İletişim
Sayfa işlevleri
- İnternet bağlantısı parametrelerini yapılandırın.
- Cihazlarla Ethernet veya Modbus iletişimi için parametreleri yapılandırın.
- Cihaza bağlı istemcilerin listesini izleyin.

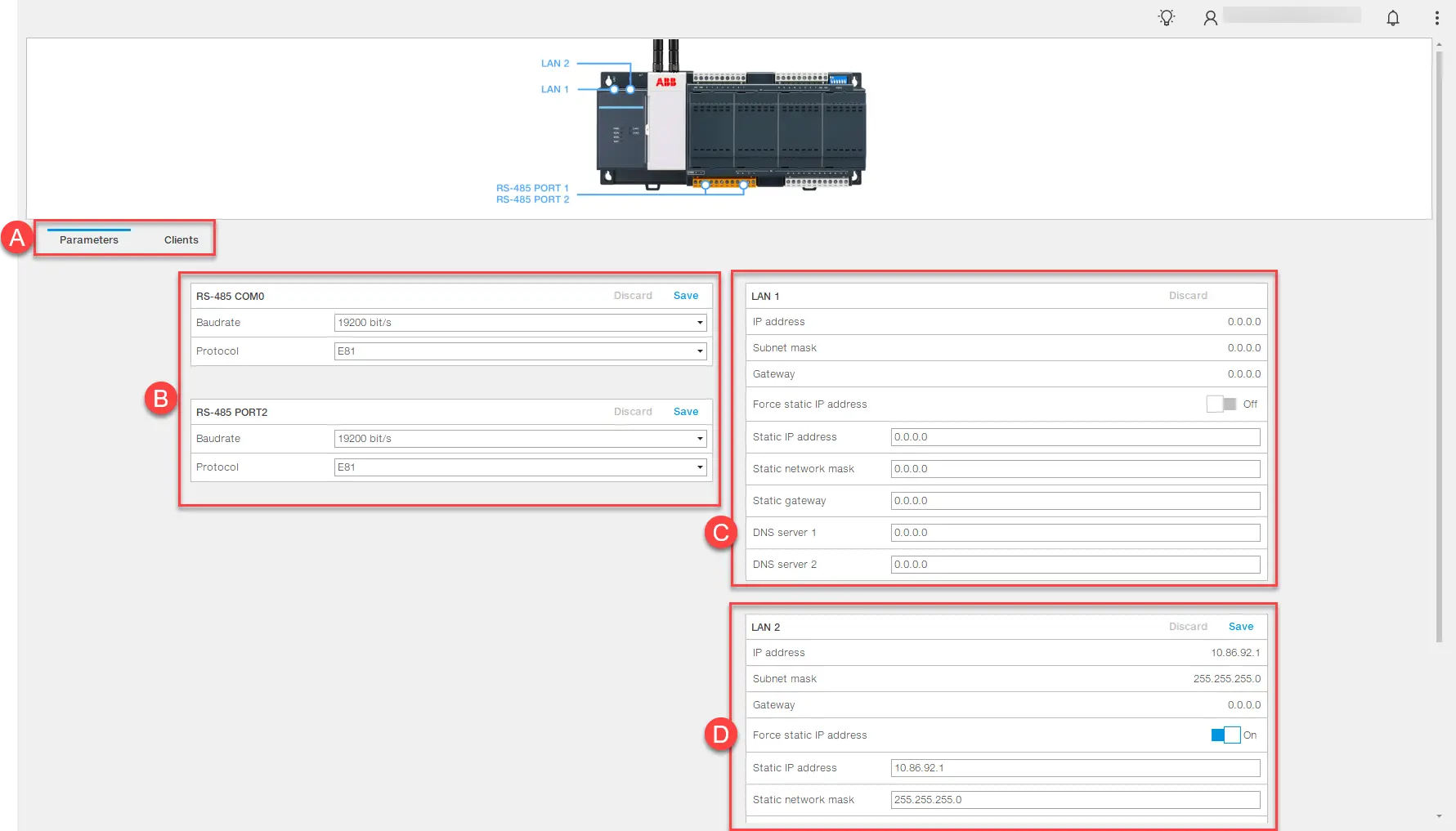

Neye benziyor
Parça |
Açıklaması |
A |
İletişim sayfaları menüsü:
- Parametreler: İnternet ile iletişim ve cihazlarla Ethernet veya Modbus iletişimi için parametreleri görüntüler.
- İstemciler: ağ geçidine bağlı istemcilerin listesini görüntüler.
|
B |
Modbus haberleşme parametreleri |
C |
İnternet bağlantısı parametreleri |
D |
Ethernet iletişim parametreleri |
Sayfadaki eylemler
Düğme Eylemi | |
Atmak |
Değişiklikleri iptal eder |
Kurtarmak |
Yapılandırmayı cihaza aktarır |
İnternet ile iletişimi yapılandırma
Parametreler sekmesinde, LAN 1'de Ethernet parametrelerini ayarlayın: parametreler otomatik olarak kaydedilir.
Cihazlarla iletişimi yapılandırma
- Parametreler sekmesinde, LAN 2'deki Modbus veya Ethernet bağlantı noktaları için parametreleri ayarlayın.
- Konfigürasyonu cihaza aktarmak için ilgili düğmeye tıklayın Kaydet.
