Kommunikáció

Oldal funkciók

Konfigurálja az internetkapcsolat paramétereit.
Konfigurálja az eszközökkel való Ethernet vagy Modbus kommunikáció paramétereit.
Az eszközhöz csatlakoztatott ügyfelek listájának figyelése.

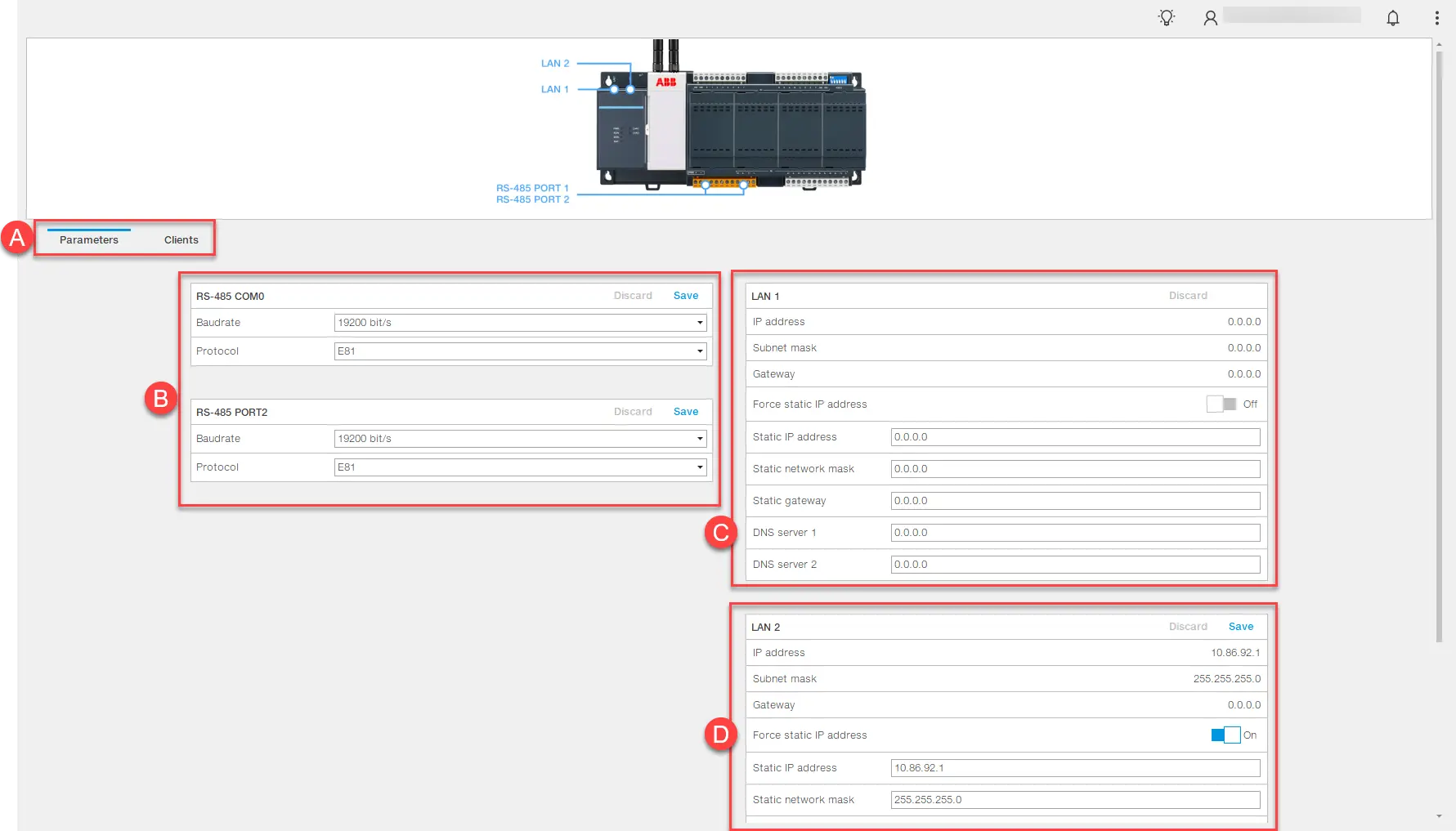

Úgy néz ki

Alkatrész	leírása
Egy	Kommunikációs oldalak menü: Paraméterek: megjeleníti az internettel való kommunikáció és az eszközökkel való Ethernet vagy Modbus kommunikáció paramétereit. Ügyfelek: megjeleníti az átjáróhoz csatlakoztatott ügyfelek listáját.
B	Modbus kommunikációs paraméterek
C	Internetkapcsolati paraméterek
D	Ethernet kommunikációs paraméterek

Műveletek az oldalon

Gomb	művelet
Eldob	Visszavonja a módosításokat
Megment	Konfiguráció átvitele az eszközre

Az internettel való kommunikáció konfigurálása
A Paraméterek lapon állítsa be az Ethernet paramétereket a LAN 1-ben: a paraméterek automatikusan mentésre kerülnek.

Az eszközökkel való kommunikáció konfigurálása

A Paraméterek lapon állítsa be a LAN 2 Modbus vagy Ethernet portjainak paramétereit.
A konfiguráció eszközre történő átviteléhez kattintson a megfelelő gombra Megtakarítás.
