Funktsiooni kirjeldus
Funktsioon Datalogger võimaldab salvestada andmeid, mis on seotud päästikusündmusega. Salvestatud andmed on järgmised:
analoogmõõtmised, st faasivoolud ja liini-liini pinged
Digitaalsed sündmused, st kaitsesündmused või alarmid, kaitselülitite olekusignaalid, kaitseväljalülitused.
OLULINE: funktsioon Datalogger vajab abipingevarustust.
Tööpõhimõte
Kui Data Logger on lubatud ja aktiveeritud, kogub seade pidevalt andmeid, täites ja tühjendades sisemist puhvrit (B).
Kui käivitussündmus (A) tekib, katkestab seade ühenduse kohe või pärast kasutaja määratud aega, mida nimetatakse peatusviivituseks (C). Seejärel salvestatakse kõik andmed aknasse (D), mida saab arvutisse alla laadida lugemiseks ja analüüsimiseks.
Järgmine salvestus kirjutab seadme mälus eelmise üle.
Andmelogija Ekip Connect'is
Ekip Connect'ist saab teha järgmisi toiminguid:
aktiveeri/keela funktsioon
Salvestamise alustamine/lõpetamine
Seadista salvestusparameetrid
laadi salvestis alla, et seda funktsiooniga Data Vieweriga analüüsida
>> Lisateabe saamiseks toetatud seadmete ja nõuete kohta vaadake palun dokumenti 9AKK108467A9238, mis on saadaval siin.

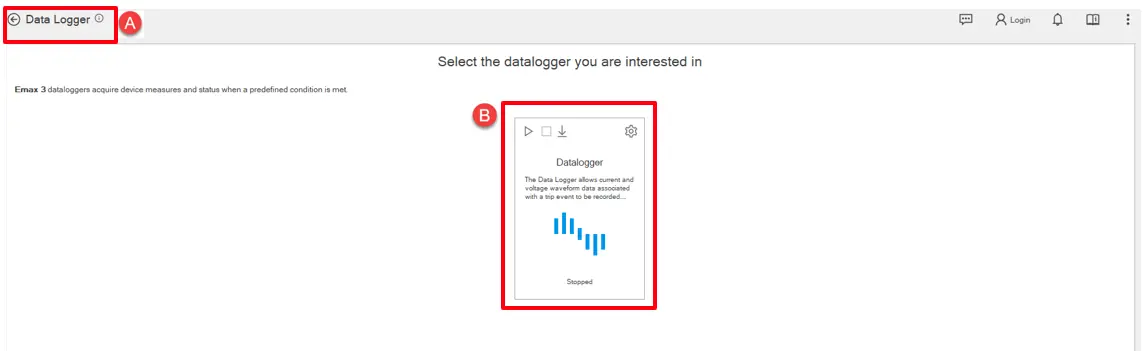

Kuidas see välja näeb.
Osa
kirjeldus
A
Nupp, et tagasi menüüsse minna Tööriistad
B
Tööriista paigutus, kus saab täita andmelogi operatsioone.
Datalogger layout tooltip
Osa
kirjeldus
A
Tööriistavihje nupuala
Algus: Nupp andmelogi salvestamise alustamiseks
Stopp: Nupp, et lõpetada töötav andmelogija salvestus.
Laadi alla: Nupp salvestatud andmelogija allalaadimiseks. See nupp on lubatud ainult siis, kui andmelogija on peatatud.
Dünaamiline silt, mis teavitab kasutajat andmelogija staatusest. Saadaval olevad staatused on valmis, töötavad ja seisavad.
Seadistused Andmelogija

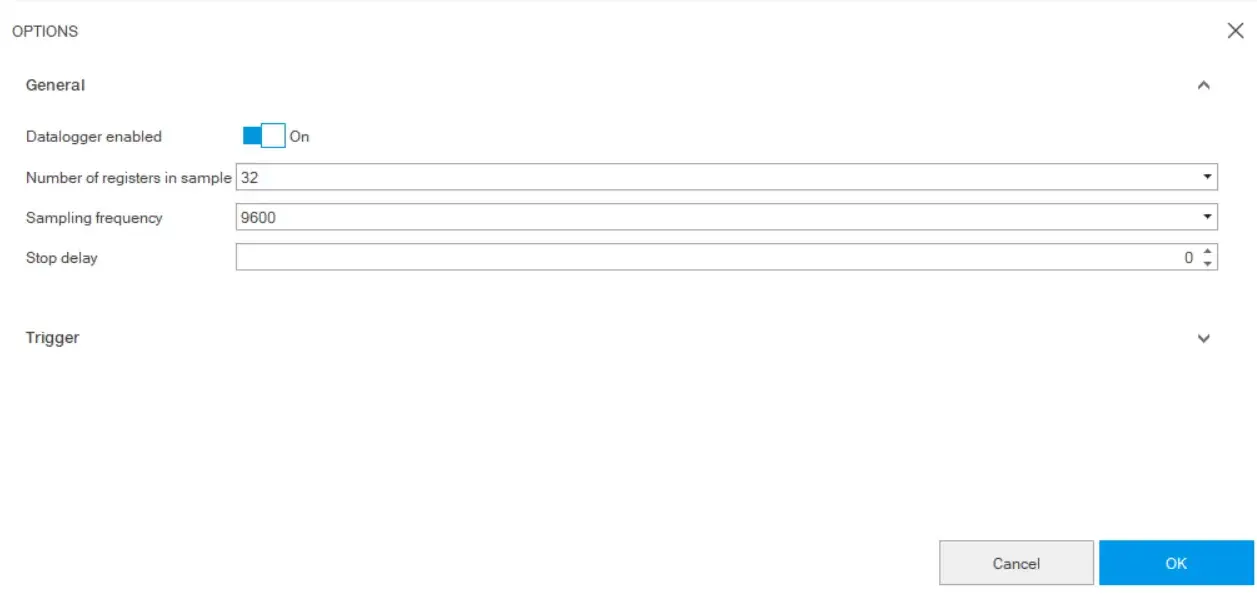

Konfiguratsioon toimub peamiselt "Valikud" aknas, kuhu pääseb tööriistavihje "Alla valikud" nupu kaudu.
Valikute aken koosnes peamiselt kahest osast; "Üldine" ja "Trigger" sektsioonid.

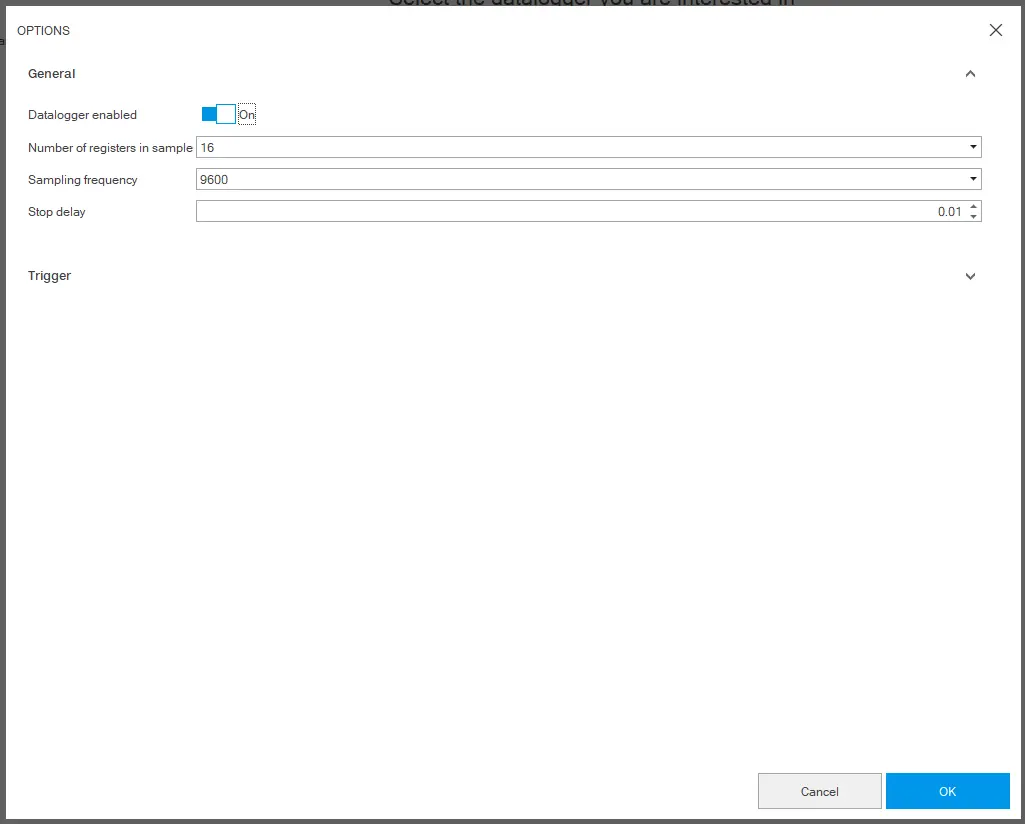

Jaotises "Üldine" hallatakse andmelogija funktsiooni ja tavapärase seadistamise lubamist. Kasutaja otsustab registri numbri proovis, proovivõtu sageduse ja stop-viivituse selle andmelogi kirje jaoks.
Andmete kogumise sagedus. Mida kõrgem on proovivõtusagedus, seda lühem on salvestusaeg. (1200, 2400, 4800, 9600)
Peata viivitus
Nupp stop-viivituse seadistamiseks. See viitab salvestuse kestusele sekundites pärast päästikusündmust. Maksimaalne piirang on 10 sekundit ja saadaval.
Jaotises Trigger valib kasutaja soovitud päästiku päästiku sündmuste nimekirjast.
Alusta salvestamist
Kui seade on ühendatud ja suhtleb Ekip Connect-ga, klõpsa Tools > Data Logger.
Kontrolli, et funktsiooni lubamise käsu staatus (Allalaadimisvalikud --> Luba) oleks lubatud .
Klõpsa ja seadista salvestus jaotises "Üldine".
Muudatuste tühistamiseks klõpsa Tühista. Konfiguratsiooni salvestamiseks klõpsake OK : seaded salvestatakse automaatselt ja edastatakse seadmele.
Klõpsa Triggeril ja määra päästiku tüüp.
Muudatuste tühistamiseks klõpsa Tühista. Konfiguratsiooni salvestamiseks klõpsa OK: seaded salvestatakse automaatselt ja edastatakse seadmele.
Klõpsa Start Datalogger: Salvestus on algatatud.
Klõpsa Stop Datalogger: Salvestus on peatatud ja allalaadimiseks valmis.
OLULINE: pärast käivitamist jääb funktsioon seadmes aktiivseks sõltumata ühenduse ja suhtluse olekust Ekip Connect'iga.
Laadi salvestis alla
Kui seade on ühendatud ja suhtleb, klõpsa Andmelogija allalaadimisel .
Märkus: allalaadimisnupp on saadaval ainult siis, kui salvestus on olemas.
Vali, kuhu fail salvestada ja salvestuse intervall, mida soovid alla laadida: Ekip Connect salvestab .abb faili, mille nimi on järgmise süntaksi järgi: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Märkus: kui suhtlus seadmega toimub punktist-punkti ühenduse kaudu, võib faili allalaadimine võtta kuni 5–10 minutit. Bussivõrgu ühendusega on operatsioon kiirem.
Laadi alla ainult salvestusintervall koos kasulike andmetega, et vähendada allalaadimisaega.
Palun vaadake allolevat tabelit, mis näitab sageduse ja registri seost valimis salvestatava andmelogi faili suurusega.
Proovivõtt
Sagedus (hz)
Arv
Registreeri valimis
Suurus
Andmelogija fail(id)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Data Logger Pro võimaldab salvestada sündmusega seotud voolu- ja pingelainete kuju, häireid ning digitaalseid signaale. Selleks on vajalik kaitselülitile paigaldatud SD-kaart, mis võimaldab pikemaid salvestusaegu. Lisaks pakub Pro versioon rohkem muutujaid võrreldes põhiversiooniga, pakkudes põhjalikku ülevaadet süsteemisündmustest.
Pnõue:
Tööriist töötab ainult siis, kui "Datalogger Pro" digitaalne uuendus on olemas ja aktiveeritud ühendatud Sace Emax 3 kaitselülitis.
Tööriist töötab Flash-mäluga (SD-kaart), mis peaks vastama järgmistele nõuetele:
Tavalised SD-kaardid* <= 2GB ei ole toetatud.
Toetatud on pikendatud või SUURE mahutavusega SD-kaardid* kuni 512GB.
*Hoiatus tekib, kui SD-kaardi suurus on <48GB
Kui kõik eeltingimused on täidetud, ilmub Datalogger Pro sektsioon. Konfiguratsiooni tegemiseks klõpsake nupul Valikud .
Juurdepääsuga "Üldine" sektsioonile saab määrata parameetreid nagu registrite arv proovis, proovivõtu sagedus, stop-viivitus ja andmelogija aktiveerimine.
Elemendi
kirjeldus
Datalogger lubatud
Andmelogi funktsionaalsuse lubamine/keelamine
Registri arv valimis
Registrite arv valimis (8, 16, 32,64)
Proovivõtusagedus
Andmete kogumise sagedus. Mida kõrgem on proovivõtusagedus, seda lühem on salvestusaeg. (1200, 2400, 4800, 9600)
Peata viivitus
Sea stop-viivitus, mis on saadaval ainult siis, kui on valitud "Single trigger" režiim . See viitab salvestuse kestusele sekundites pärast päästikusündmust. Maksimaalne piirang on 10 sekundit.
"Trigger" sektsioonis on kaks võimalust: "Üksik päästik" või "Mitme päästik". Viimane võimaldab seadistada kuni kolm erinevat päästikut.
Üksik päästik
Ühe päästiku modaliteedis saad määrata päästikutüübi eelmääratletud päästikusündmuste nimekirjast või isegi kohandatud tüübi vastavalt vajadusele.
Multi Trigger
Mitme triggeri modaliteedis saad iseseisvalt määrata päästikutüüpe kuni 3 päästiku jaoks. Ühe registreerimise jooksul saab registreerida maksimaalselt 30 vallandavat sündmust.
Osa
kirjeldus
Trigger-modaliteet
Lülita sisse mitme päästiku režiimi.
Trigger
Vali päästik, mida soovid seadistada.
Päästiku tüüp
Määra tüüp päästikusündmuste nimekirjast. On võimalus määrata kohandatud käivitamissündmus vastavalt soovile, valides kohandatud päästiku tüübi.
Registri väärtus
Määra päästikusündmuse tüüp kuuekümnendkomaa järgi
Alusta salvestamist
Kui seade on ühendatud ja suhtleb Ekip Connect-ga, klõpsa Classic View > Datalogger Advanced > SD cardinfo ja veendu, et SD-kaardi staatus on korras.
Seejärel klõpsa Tools > Data Logger Pro.
Klõpsake allalaadimisvalikutel ja seadistage salvestus jaotises "Üldine". Veendu, et Datalogger on sisse lülitatud.
Muudatuste tühistamiseks klõpsa Tühista. Konfiguratsiooni salvestamiseks klõpsake Rakenda: seaded salvestatakse automaatselt ja edastatakse seadmele.
Klõpsa Triggeril ja määra modaliteet koos päästiku tüübiga.
Muudatuste tühistamiseks klõpsa Tühista. Konfiguratsiooni salvestamiseks klõpsake Rakenda: seaded salvestatakse automaatselt ja edastatakse seadmele.
Klõpsa Start Datalogger , et salvestus algatada.
Klõpsa Stop Datalogger , et salvestamine peatada.
Laadi salvestis alla
Klõpsa Andmelogi allalaadimisel ja avaneb aken, kus on spetsiaalsed sektsioonid, mida täita ja valida.
Failinimi
Vali andmelogifaili ja kataloogi nimi. Vaikimisi on failinimi CBTagName_Datalogger_YYYYMMDDhh:mm:ss formaadis. Faililaiend peab alati olema ".abb".
Päästiku nihke valik
Lubab valida käivitamissündmuse, mida alla laadida, juhuks kui valitakse Multi Trigger režiim.
Vaba nihke valik
Annab kursori ajajoonele, millega saad valida, millisel ajatempliga allalaadimistoimingut alustada. See võimaldab allalaadimisakna keskenduda absoluutsele ajale. Saadaval siis, kui valitakse Multi Trigger režiim.
Ajaaken
Ajapõhine aken allalaadimise alguse ja lõpu valimiseks. Saad akent vähendada või suurendada, kerides kahte kursorit.
DataLoggeri faili suurus sekundites määratletakse täpse registrite arvu ja kasutatud sageduse kombinatsiooniga:
Laadi alla ainult salvestusintervall koos kasulike andmetega, et vähendada allalaadimisaega.
seadista salvestus jaotises "Üldine".
, et salvestus algatada.
, et salvestamine peatada.
