Maitinimo valdiklis: procedūra

Konfigūruokite funkciją Maitinimo valdiklis

Spustelėkite Įrankiai > Maitinimo valdiklis.

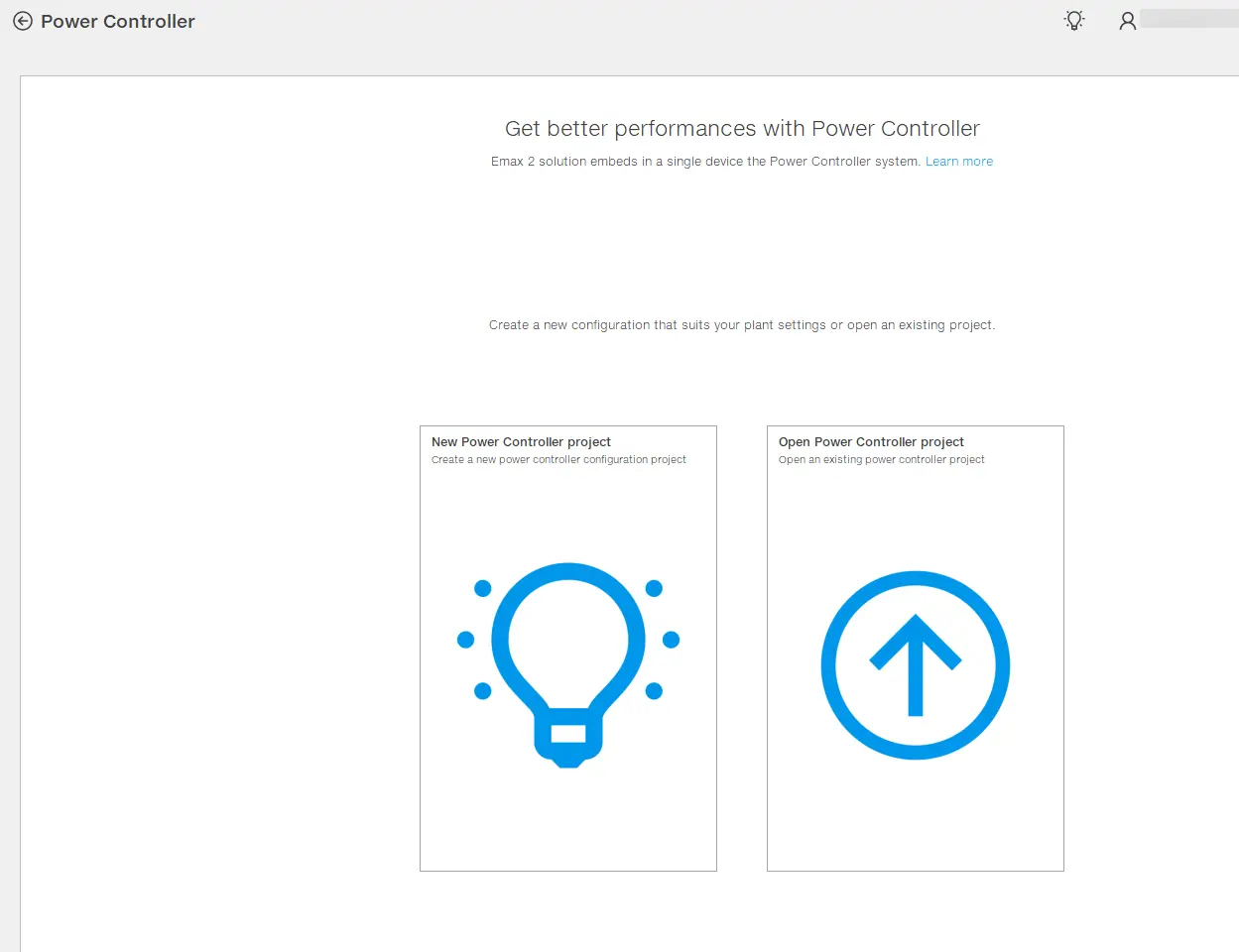

Pradėkite naują projektą arba pasirinkite mygtuką, kad perskaitytumėte aktyvią įrenginio konfigūraciją Maitinimo valdiklis.

Įjunkite maitinimo valdiklio funkciją ir spustelėkite Konfigūruoti, kad sukonfigūruotumėte funkcijų parametrus (funkcijų parametrus).
Norėdami apibrėžti kasdienį funkcijos programavimą, spustelėkite Power Controller programavimas. Nustatykite galios ribas, kurių reikia laikytis, ir kiekvienos savaitės dienos laiko tarpsnius. Spustelėkite aplicar.
Pridėkite tiek apkrovų, kiek sistemoje yra apkrovų, kurias reikia stebėti.
Nustatykite kiekvienos apkrovos parametrus (Apkrovos parametrai (Bendrieji) Apkrovos parametrai (Signalai)
Norėdami išsaugoti projektą, spustelėkite Išsaugoti projektą.
Norėdami perkelti konfigūraciją į įrenginį, patikrinkite, ar įrenginys prijungtas ir palaiko ryšį su Ekip Connect, ir spustelėkite Perkelti: perkėlimo pabaigoje galima atsisiųsti .pdf failą, kuriame yra konfigūracijos ataskaita.

Pastaba: norint perkelti konfigūraciją į grandinės pertraukiklį, rekomenduojama, kad grandinės pertraukiklis būtų atviras.

Stebėkite funkciją

Prijungę įrenginį ir susisiekę su Ekip Connect, spustelėkite Įrankiai > Maitinimo valdiklis.
Atidarykite projektą arba pasirinkite mygtuką, kad perskaitytumėte įrenginyje aktyvų konfigūraciją Maitinimo valdiklis.
Spustelėkite Stebėjimas.
