Regulator snage: postupak

Konfigurirajte funkciju Kontroler napajanja

Kliknite na Alati > kontroler napajanja.

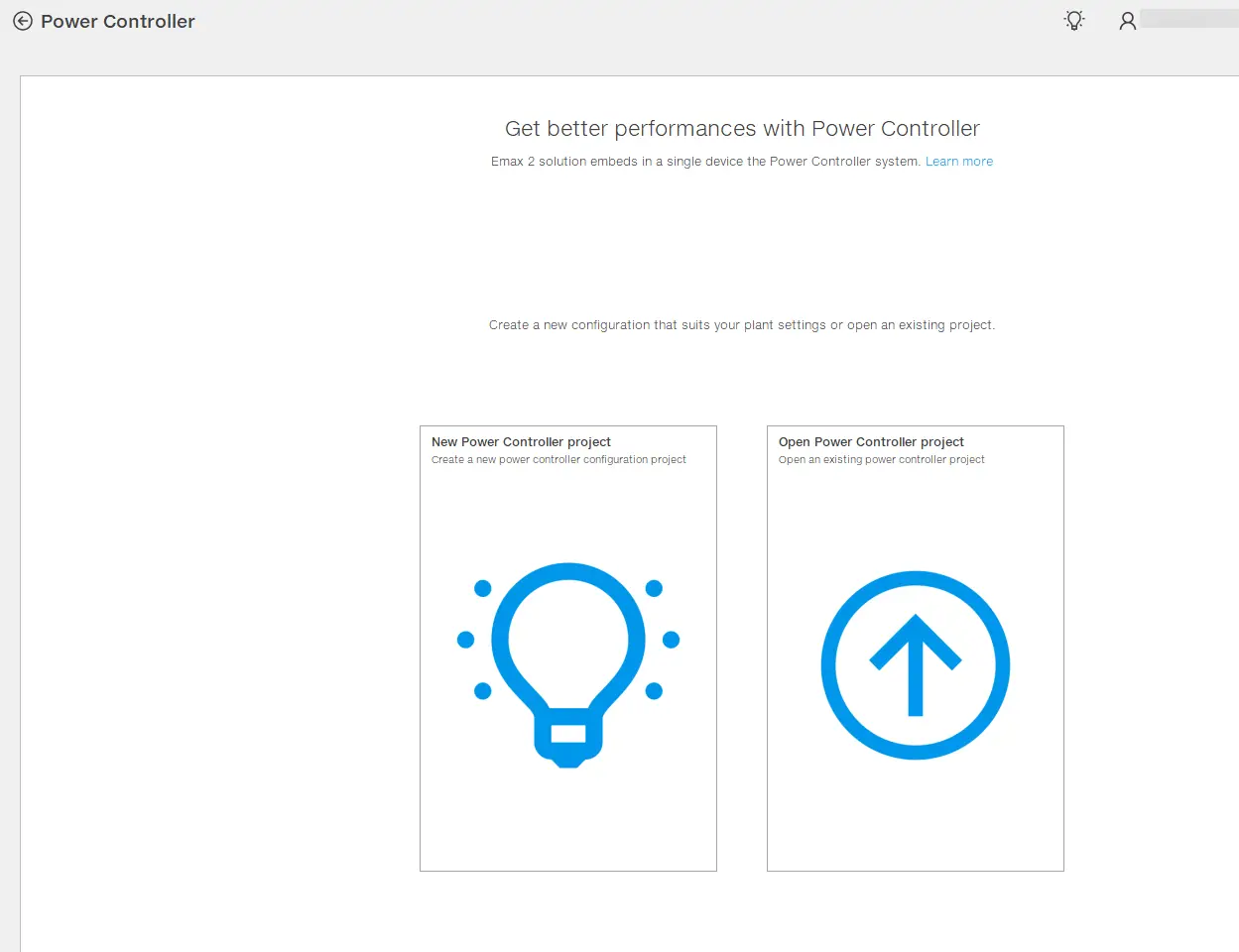

Pokrenite novi projekt ili odaberite gumb za čitanje aktivne konfiguracije Power Controller na uređaju.

Omogućite funkciju regulatora napajanja i kliknite na Konfiguriraj za konfiguriranje parametara funkcije (Parametri funkcije).
Da biste definirali dnevno programiranje funkcije, kliknite na Programiranje regulatora snage. Definirajte ograničenja snage kojih se treba pridržavati i u kojim vremenskim intervalima svakog dana u tjednu. Kliknite na Primijeni.
Dodajte onoliko opterećenja koliko ima opterećenja u sustavu koje treba nadzirati.
Postavite parametre za svako opterećenje (Parametri opterećenja (Općenito) Parametri opterećenja (Signali)
Da biste spremili projekt, kliknite na Spremi projekt.
Da biste prenijeli konfiguraciju na uređaj, provjerite je li uređaj povezan i komunicira li s Ekip Connect i kliknite na Prijenos: na kraju prijenosa može se preuzeti .pdf datoteka koja sadrži izvješće o konfiguraciji.

Napomena: za prijenos konfiguracije na prekidač preporučuje se da prekidač bude u otvorenom stanju.

Pratite funkciju

Dok je uređaj povezan i komunicira s Ekip Connect, kliknite na Alati > Power Controller.
Otvorite projekt ili odaberite gumb za čitanje konfiguracije Power Controller aktivan na uređaju.
Kliknite na Nadzor.
