Kontroler mocy: procedura

Konfiguracja funkcji Kontroler mocy

Kliknij Narzędzia > kontrolera zasilania.

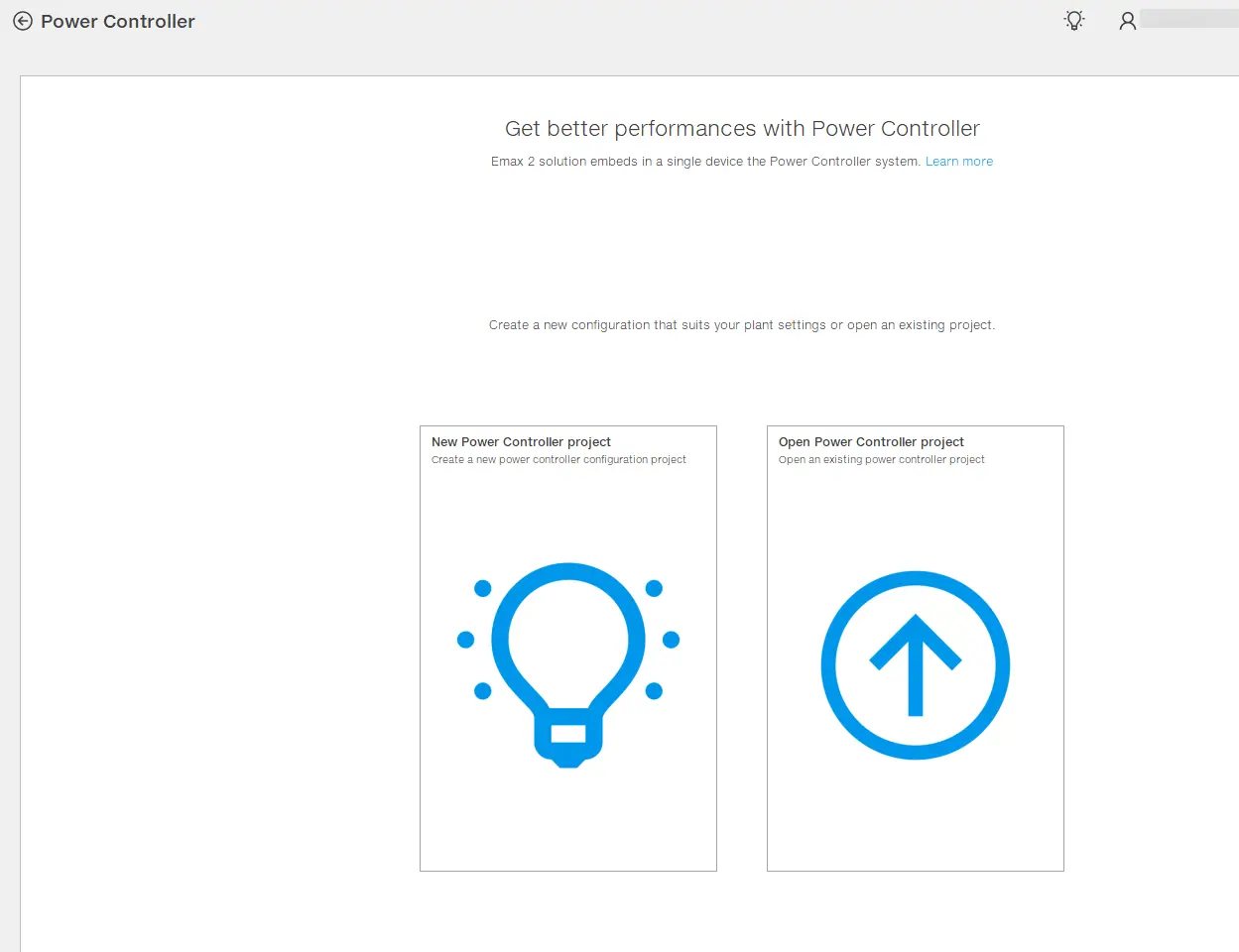

Rozpocznij nowy projekt lub wybierz przycisk, aby odczytać aktywną konfigurację Power Controller na urządzeniu.

Włącz funkcję Power Controller i kliknij Konfiguruj , aby skonfigurować parametry funkcji (Parametry funkcji).
Aby zdefiniować codzienne programowanie funkcji, kliknij Programowanie Power Controller. Określ limity mocy, których należy przestrzegać, oraz przedziały czasowe każdego dnia tygodnia. Kliknij Zastosuj.
Dodaj tyle obciążeń, ile jest obciążeń w systemie, które mają być monitorowane.
Ustaw parametry dla każdego obciążenia (Parametry obciążenia (Ogólne), Parametry obciążenia (Sygnały)
Aby zapisać projekt, kliknij Zapisz projekt.
Aby przenieść konfigurację do urządzenia, sprawdź, czy urządzenie jest podłączone i komunikuje się z Ekip Connect i kliknij Przenieś: po zakończeniu przesyłania można pobrać plik .pdf zawierający raport konfiguracyjny.

Uwaga: aby przenieść konfigurację do wyłącznika, zaleca się, aby wyłącznik był w stanie otwartym.

Monitorowanie funkcji

Gdy urządzenie jest podłączone i komunikuje się z Ekip Connect, kliknij Narzędzia > Kontroler zasilania.
Otwórz projekt lub wybierz przycisk, aby odczytać konfigurację Power Controller aktywną na urządzeniu.
Kliknij Monitorowanie.
