Contrôleur d’alimentation : procédure

Configurer la fonction Power Controller

Cliquez sur Outils > Contrôleur d’alimentation.

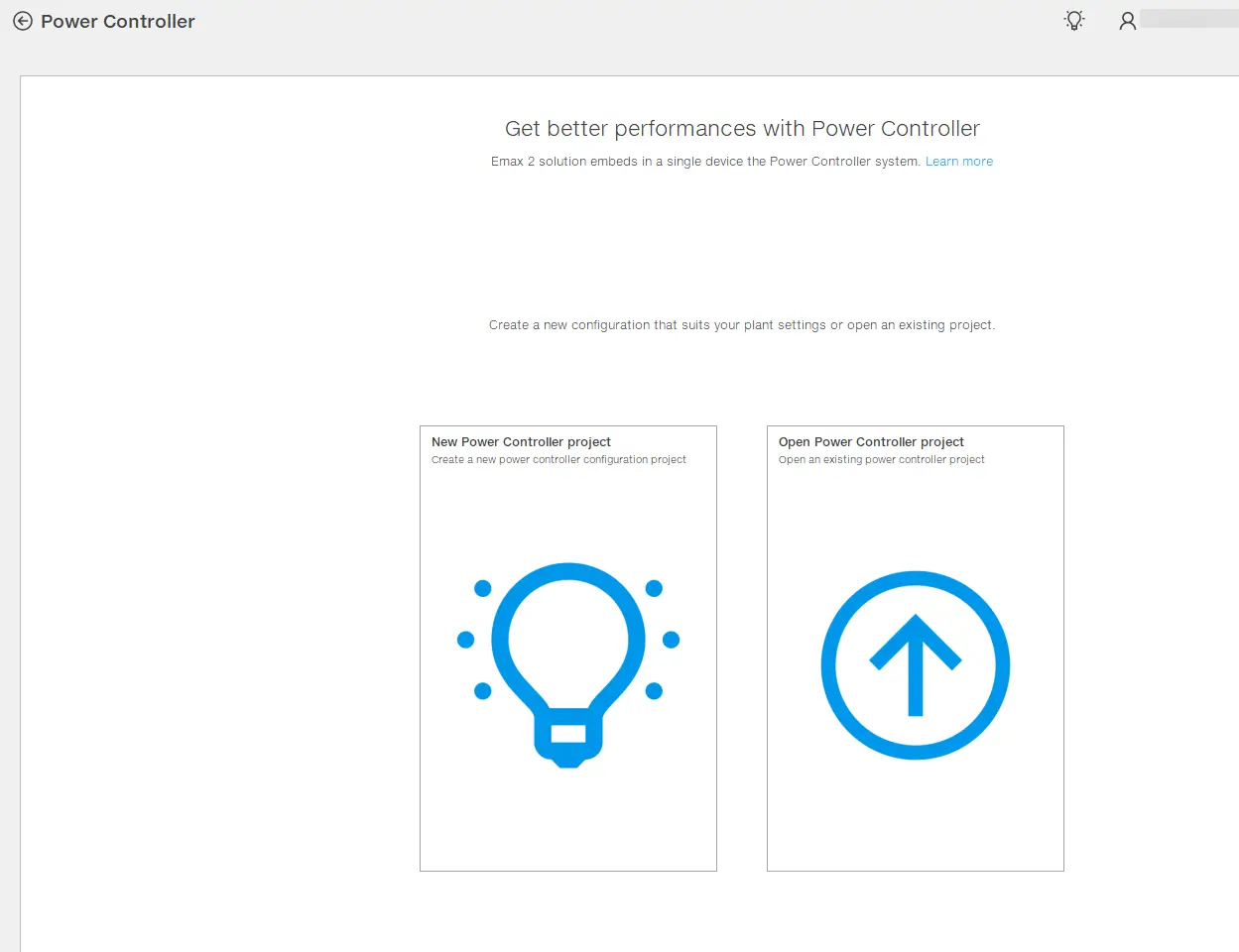

Démarrez un nouveau projet ou sélectionnez le bouton pour lire la configuration active du Power Controller sur l’appareil.

Activez la fonction Power Controller et cliquez sur Configurer pour configurer les paramètres de fonction (Paramètres de fonction).
Pour définir la programmation quotidienne de la fonction, cliquez sur Programmation du contrôleur de puissance. Définir les limites de puissance à respecter et dans quels créneaux horaires de chaque jour de la semaine. Cliquez sur Appliquer.
Ajoutez autant de charges qu’il y a de charges dans le système à surveiller.
Définir les paramètres de chaque charge (Paramètres de charge (Général), Paramètres de charge (Signaux)
Pour enregistrer le projet, cliquez sur Enregistrer le projet.
Pour transférer la configuration sur l’appareil, vérifiez que l’appareil est connecté et communique avec Ekip Connect et cliquez sur Transférer : à la fin du transfert, un fichier .pdf contenant le rapport de configuration peut être téléchargé.

Remarque : pour transférer la configuration au disjoncteur, il est recommandé que le disjoncteur soit ouvert.

Surveiller la fonction

Avec l’appareil connecté et communiquant avec Ekip Connect, cliquez sur Outils > Contrôleur d’alimentation.
Ouvrez un projet ou sélectionnez le bouton pour lire la configuration du contrôleur d’alimentation actif sur l’appareil.
Cliquez sur Surveillance.
