Regulátor napájení: postup

Konfigurace funkce Power Controller

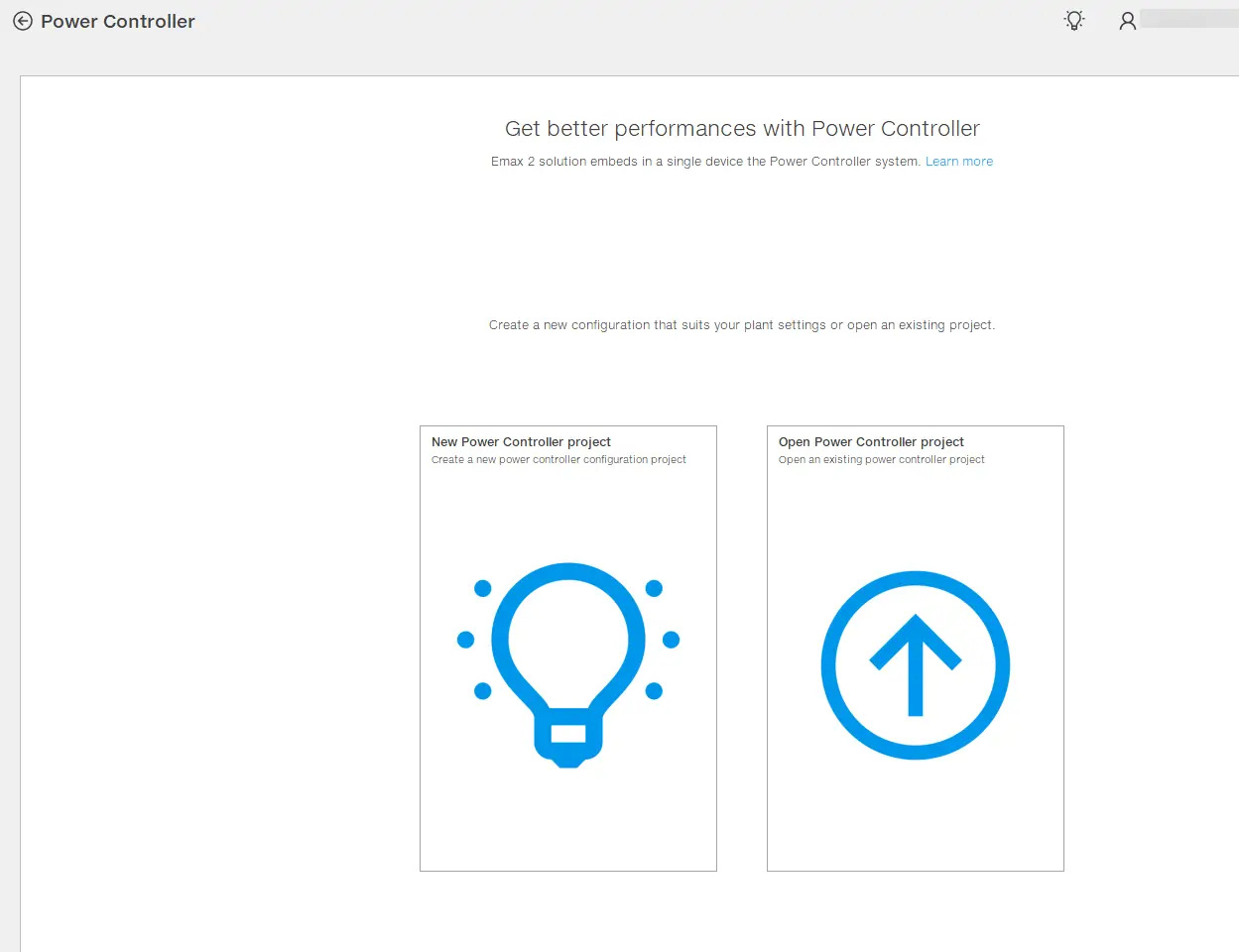

Klikněte na Nástroje > Power Controller.
Spusťte nový projekt nebo vyberte tlačítko pro čtení aktivní konfigurace řadiče napájení na zařízení.

Povolte funkci Power Controller a kliknutím na Configure nakonfigurujte parametry funkce (Parametry funkce).
Pro definování denního programování funkce klikněte na Programování Power Controller. Definujte limity výkonu, které mají být dodržovány, a časové úseky každého dne v týdnu. Klikněte na tlačítko Použít.
Přidejte tolik zátěží, kolik je v systému, který má být monitorován.
Nastavte parametry pro každé zatížení (Parametry zatížení (Obecné) Parametry zatížení (Signály)
Pro uložení projektu klikněte na tlačítko Uložit projekt.
Pro přenos konfigurace do zařízení zkontrolujte, zda je zařízení připojeno a komunikuje s Ekip Connect a klikněte na Přenést: na konci přenosu lze stáhnout .pdf soubor obsahující konfigurační zprávu.

Poznámka: pro přenos konfigurace na jistič se doporučuje, aby byl jistič v rozepnutém stavu.

Sledování funkce

Se zařízením připojeným a komunikujícím s Ekip Connect klikněte na položku Nástroje > řadič napájení.
Otevřete projekt nebo vyberte tlačítko pro načtení konfigurace: Power Controller je na zařízení aktivní.
Klikněte na Monitorování.
