Bandymų zona: Bandymo zona
Ekip Connect
Select your language
Bandymo sritis: Bandymo seka
Apibūdinimas
Bandymai gali būti atliekami serijomis bandymų sekos forma. ABB pateikia iš anksto nustatytų bandymų seką, apimančią kuo platesnį nenormalios srovės ir įtampos verčių diapazoną. Galima sukurti pritaikytas bandymų sekas.
Bandymai gali būti atliekami serijomis bandymų sekos forma. ABB pateikia iš anksto nustatytų bandymų seką, apimančią kuo platesnį nenormalios srovės ir įtampos verčių diapazoną. Galima sukurti pritaikytas bandymų sekas.

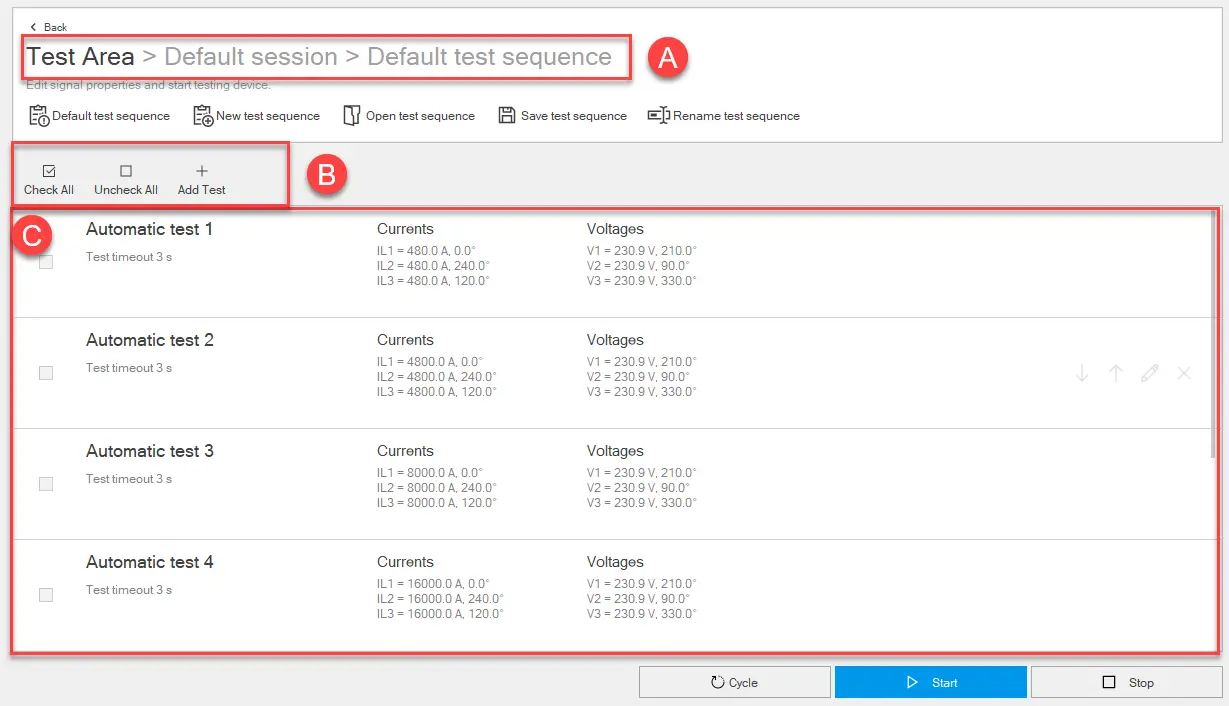

Kaip tai atrodo
|
Dalis
|
Funkcija
|
|---|---|
| Nugara | Grįžta į pagrindinį funkcijos Tikrinimo sritis puslapį. |
| Numatytoji bandymo seka | Puslapyje atidaroma numatytoji tikrinimo seka. |
| Nauja bandymo seka | Atidaro ir rodo naują sekos testą. Pagal numatytuosius nustatymus bandymų sekos yra tuščios |
| Atviro bandymo seka | Atidaro bandomąją seką .tsq formatu, anksčiau atsisiųstą ir išsaugotą kompiuteryje. |
| Išsaugoti bandymo seką | Išsaugo bandymo seką kompiuteryje .tsq formatu. Pastaba: .tsq formatas yra patentuotas formatas, kurį galima skaityti tik naudojant Ekip Connect |
| Pervardyti bandymo seką | Pervardija atvirojo bandymo seką. |
| A | Nurodo seansą ir atviro bandymo sekos pavadinimą |
| B | Mygtukai, skirti valdyti sekos testus.
|
| C | Sekos bandymų sąrašas. Apie kiekvieną bandymą pateikiama tokia informacija:
|
| Ciklas | Bandymo seka kartojama tol, kol ji nutraukiama rankiniu būdu. |
| Imti | Pradėkite bandymo seką. |
| Sustoti, sustok | Nutraukite bandymo seką. |
| Skirtuko | turinys |
|---|---|
| Nuosavybė |
|
| Signalus | Žiūrėkite skirtukų signalus |
| Harmonikos | Žiūrėkite skirtukų harmoniką |
Pradėkite bandymo seką
ATSARGIAI! Bandymas atliekamas tekant srovei- Prijungę įrenginį ir susisiekę su Ekip Connect, spustelėkite Įrankiai > Bandymo sritis.
- Jei reikia, sukurkite arba pasirinkite seansą, kurio metu norite atlikti bandymą (sukurti bandomąjį seansą).
- Atlikite šiuos veiksmus:
| Norėdami atlikti... | Paskiaus... |
|---|---|
| Numatytoji bandymo seka | spustelėkite Numatytoji bandymo seka |
| anksčiau įrašyta seka | spustelėkite Atidaryti bandymo seką ir pasirinkite atidaromos sekos .tsq failą |
| nauja seka | žiūrėkite Tikrinimo sekos kūrimas. |
- Norėdami tinkinti bandymo srovės ir įtampos nustatymus bei vertes, užveskite žymeklį ant atitinkamos bandymo eilutės: pasirodo bandymo veiksmų mygtukai.
Spustelėkite , pritaikykite nustatymus pagal įrenginio konfigūraciją ir sąlygas, kurias norite išbandyti.
- Spustelėkite OK.
- Pasirinkite testus, kuriuos norite vykdyti sekoje.
- Norėdami pradėti seką, spustelėkite Pradėti: signalai siunčiami į apsaugos leidimą. Linija, atitinkanti atliekamą bandymą, rodo laipsniško bandymo būseną ir, baigus bandymą, bandymo rezultatą. Bandymo pabaigoje automatiškai vykdomas kitas pasirinktas sekos testas. Paskutinio bandymo pabaigoje bandymo seka automatiškai nutraukiama.
Pastaba: bandymo metu nė vieno parametro negalima redaguoti.
Leidimas gali generuoti kelionę, atsižvelgiant į tai, kaip ji buvo sukonfigūruota.
- Norėdami nutraukti testą rankiniu būdu, spustelėkite Sustoti.
- Sekos užbaigimo lange spustelėkite Taip , kad sugeneruotumėte bandymo sekos ataskaitą. Kitu atveju pasirinkite Ne. Taip pat vėliau bus galima peržiūrėti ataskaitą iš pagrindinio bandomojo puslapio (Kaip tai atrodo).
- Į Įrankiai > Bandymo sritis spustelėkite Nauja bandymo seka.
- Spustelėkite Pervardyti bandymo seką ir priskirkite sekai pavadinimą.
- Spustelėkite Pridėti testą: pasirodys 1 bandymo eilutė.
- Norėdami tinkinti bandymo nustatymus ir bandymo srovės bei įtampos vertes, užveskite žymeklį ant atitinkamos bandymo eilutės: pasirodo bandymo veiksmų mygtukai.
- Pakartokite 3, 4 ir 5 veiksmus, kad visi bandymai būtų įtraukti į seką.
- Norėdami išsaugoti seką, spustelėkite Išsaugoti bandomąją seką.
