Kelias klasikiniame rodinyje: klasikinis rodinys > duomenų kaupiklis
Funkcijos aprašymas
Funkcija Datalogger leidžia įrašyti duomenis, susijusius su trigerio įvykiu. Užregistruoti duomenys:
analoginiai matavimai, t. y. fazinės srovės ir įtampa nuo linijos iki linijos
skaitmeniniai įvykiai, t. y. apsaugos įvykiai arba pavojaus signalai, grandinės pertraukiklio būsenos signalai, apsaugos išjungimai.
SVARBU: funkcijai Datalogger reikalingas pagalbinis tūristage maitinimo šaltinis.
Veikimo principas
Kai duomenų kaupiklis įjungtas ir suaktyvintas, įrenginys nuolat gauna duomenis užpildydamas ir ištuštindamas vidinį buferį (B).
Jei susiduriama su paleidimo įvykiu (A), įrenginys nutraukia įrašymą iš karto arba po vartotojo nustatyto laiko, vadinamo sustabdymo delsa (C). Tada jis išsaugo visus duomenis lange (D), kuriuos vėliau galima atsisiųsti į kompiuterį skaityti ir analizuoti.
atsisiųskite įrašą ir analizuokite jį naudodami funkciją "Data Viewer"
>> Daugiau informacijos apie palaikomus įrenginius ir reikalavimus kiekvienam iš jų rasite dokumente 9AKK108467A9238, kurį rasite čia.

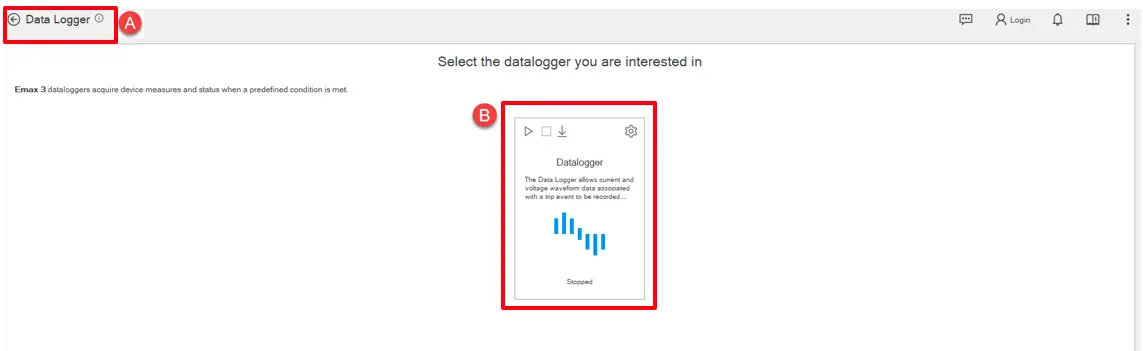

Kaip tai atrodo
Dalies
aprašymas
A
Mygtukas, kad grįžtumėte į meniu Įrankiai
B
Įrankio išdėstymas, kuriame gali būti vykdomos duomenų kaupiklio operacijos.
Duomenų kaupiklio maketo patarimas
Dalies
aprašymas
A
Patarimo mygtuko sritis
Pradžia: Mygtukas, skirtas pradėti duomenų kaupiklio įrašymą
Sustoti, sustok: Mygtukas, skirtas užbaigti vykdomą duomenų kaupiklio įrašymą.
Parsisiųsti: Mygtukas, skirtas atsisiųsti įrašytą duomenų kaupiklį. Šis mygtukas įjungiamas tik tada, kai duomenų kaupiklis sustabdytas.
B
Atsisiuntimo parinktys: Parinkčių mygtukas, skirtas įjungti duomenų kaupiklį ir nustatyti įrašymo parametrus (registrų skaičius, mėginių ėmimo dažnis, sustabdymo delsa).
C
Dinaminė etiketė, informuojanti vartotoją apie duomenų kaupiklio būseną. Galimos būsenos yra paruoštos, veikia ir sustabdytos.

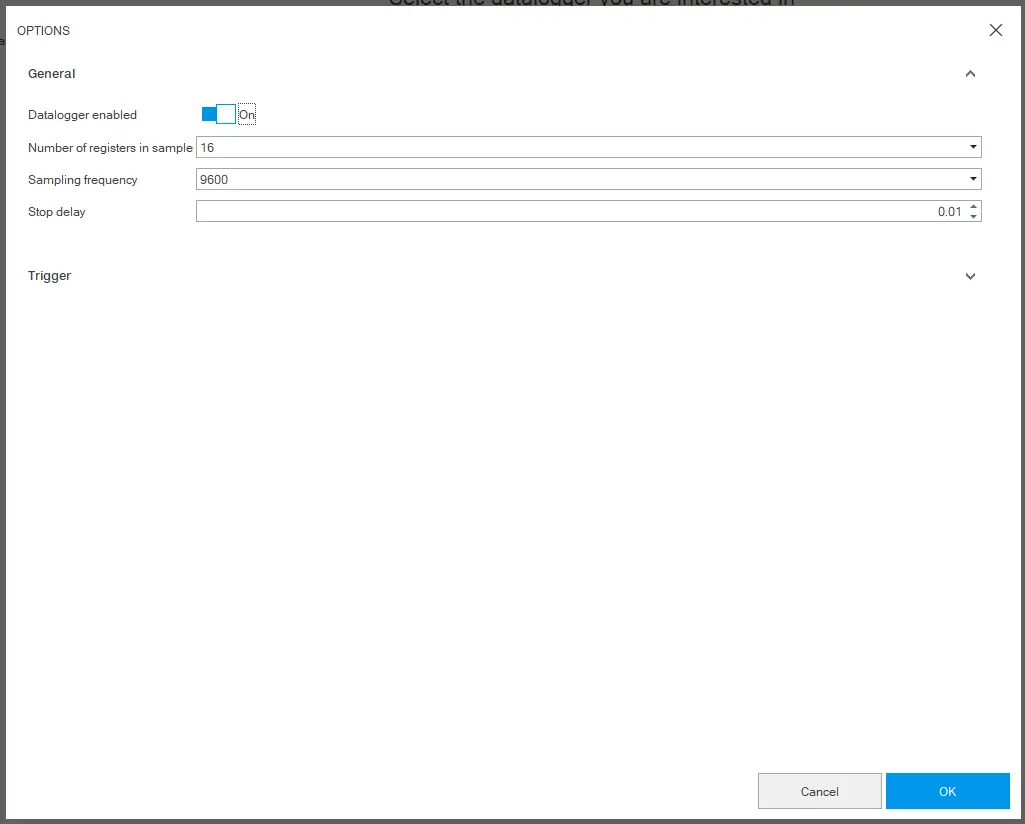

Nustatymų duomenų kaupiklis
Konfigūracija daugiausia atliekama lange "Parinktys", kuris pasiekiamas naudojant mygtuką "Atsisiuntimo parinktys" iš patarimo.
Parinkčių langą daugiausia sudarė 2 dalys; Skyriai "Bendra" ir "Trigeris".
Skyriuje "Bendra" valdomas duomenų kaupiklio funkcijos ir įprastos konfigūracijos įgalinimas. Vartotojas nusprendžia imties registro numerį, mėginių ėmimo dažnumą ir sustabdymo delsą tam duomenų kaupiklio įrašui.
Elemento
aprašymas
Įgalintas duomenų kaupiklis
Mygtukas, skirtas įjungti / išjungti duomenų kaupiklio funkciją
Registro numeris imtyje
Registro numeris imtyje (8, 16, 32)
Mėginių ėmimo dažnumas
Duomenų rinkimo dažnumas. Kuo didesnis atrankos dažnis, tuo trumpesnė įrašymo trukmė. (1200, 2400, 4800, 9600)
Sustabdymo delsa
Mygtukas sustabdymo delsai nustatyti. Jis nurodo įrašymo trukmę sekundėmis po trigerio įvykio. Maksimali riba yra 10 sekundžių ir galima.
Skyriuje Trigeris vartotojas pasirenka norimą paleidiklį iš trigerio įvykio sąrašo.
Pradėti įrašymą
Kai įrenginys prijungtas ir bendrauja su Ekip Connect, spustelėkite Įrankiai > duomenų kaupiklis.
Patikrinkite, ar funkcijos įjungimo komandos būsena (Atsisiuntimo parinktys --> Įjungti) yra Įjungta .
Spustelėkite ir sukonfigūruokite įrašymą skiltyje "Bendra".
Norėdami atšaukti pakeitimus, spustelėkite Atšaukti. Norėdami išsaugoti konfigūraciją, spustelėkite Gerai : nustatymai automatiškai išsaugomi ir perduodami į įrenginį.
Spustelėkite Trigeris ir nustatykite paleidiklio tipą.
Norėdami atšaukti pakeitimus, spustelėkite Atšaukti. Norėdami išsaugoti konfigūraciją, spustelėkite Gerai: nustatymai automatiškai išsaugomi ir perduodami į įrenginį.
Spustelėkite Pradėti duomenų kaupiklį: įrašymas inicijuojamas.
Spustelėkite Stop Datalogger: Įrašymas sustabdytas ir paruoštas atsisiųsti.
SVARBU: paleidus funkciją, ji išlieka aktyvi įrenginyje, neatsižvelgiant į ryšio ir ryšio su Ekip Connect būseną.
Įrašo atsisiuntimas
Kai įrenginys prijungtas ir bendrauja, spustelėkite Atsisiųsti duomenų kaupiklį .
Pastaba: atsisiuntimo mygtukas pasiekiamas tik tada, kai yra įrašas.
Pasirinkite, kur įrašyti failą ir norimo atsisiųsti įrašo intervalą: Ekip Connect išsaugo .abb failą, pavadintą pagal šią sintaksę: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Pastaba: jei ryšys su įrenginiu vyksta tiesioginiu ryšiu, failo atsisiuntimas gali užtrukti iki 5-10 minučių. Naudojant magistralės tinklo ryšį, operacija yra greitesnė.
Atsisiųskite tik įrašymo intervalą su naudingais duomenimis, kad sutrumpintumėte atsisiuntimo laiką.
Prašome peržiūrėti žemiau esančią lentelę, kurioje parodytas dažnio ir registro santykis imtyje su įrašomu duomenų kaupiklio failo dydžiu.
Mėginių ėmimas
Dažnis (hz)
Skaičius
Registruotis pavyzdyje
Dydis
Duomenų kaupiklio failas (-ai)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
"Data Logger Pro" leidžia įrašyti srovės ir įtampos bangos formą, aliarmus ir skaitmeninių signalų duomenis, susijusius su įvykiu. Šiai funkcijai reikalinga ant grandinės pertraukiklio įdiegta SD kortelė, leidžianti įrašyti ilgiau. Be to, "Pro" versijoje yra daugiau kintamųjų, palyginti su pagrindine versija, todėl pateikiama išsami sistemos įvykių apžvalga.
Preikalavimas:
Įrankį galima naudoti tik tuo atveju, jei prijungtame "Sace Emax 3" pertraukiklyje yra ir įjungtas "Datalogger Pro" skaitmeninis atnaujinimas.
Įrankis veikia su "Flash" atmintimi (SD kortele), kuri turėtų atitikti šias specifikacijas:
Standartinės SD kortelės* <= 2 GB nepalaikomos.
Palaikomos išplėstinės arba didelės talpos SD kortelės* iki 512 GB.
*Įspėjimas sugeneruojamas, jei SD kortelės dydis <48 GB
Kai visos būtinos sąlygos bus patenkintos, pasirodys skyrius "Datalogger Pro". Spustelėkite mygtuką Parinktys , kad atliktumėte konfigūraciją.

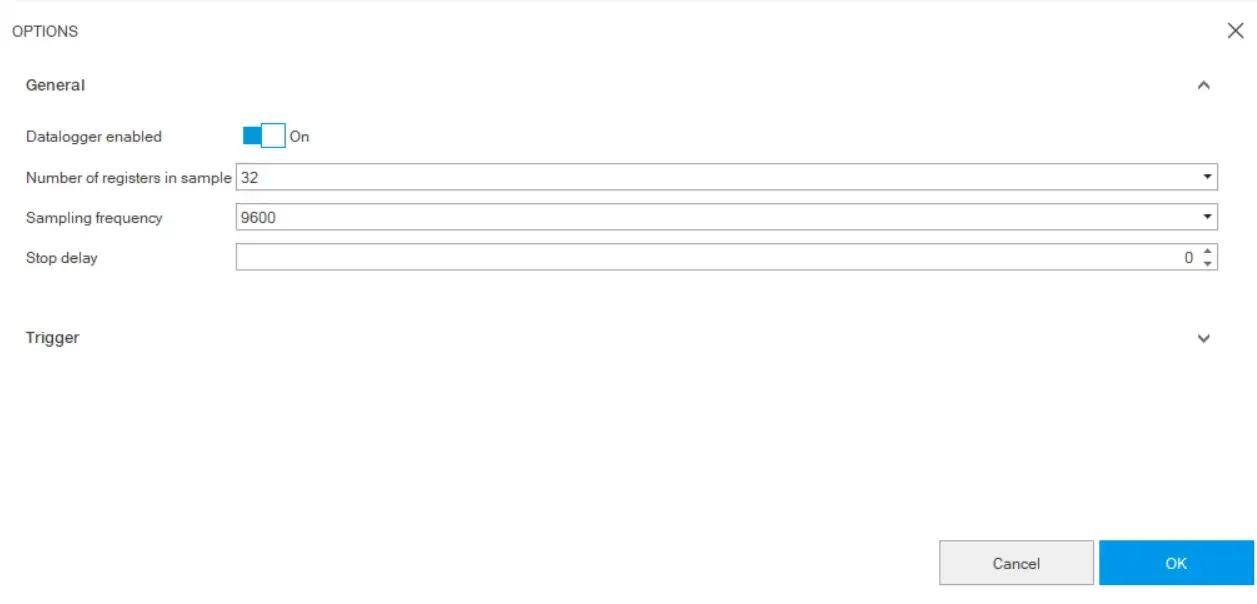

Patekus į skyrių "Bendra", galima nustatyti tokius parametrus kaip registrų skaičius, mėginių ėmimo dažnis, sustabdymo delsa ir duomenų kaupiklio įjungimas.
Elemento
aprašymas
Įgalintas duomenų kaupiklis
Įjungti / išjungti duomenų kaupiklio funkciją
Registro numeris imtyje
Registro skaičius imtyje (8, 16, 32,64)
Mėginių ėmimo dažnumas
Duomenų rinkimo dažnumas. Kuo didesnis atrankos dažnis, tuo trumpesnė įrašymo trukmė. (1200, 2400, 4800, 9600)
Sustabdymo delsa
Nustatykite sustabdymo delsą, kuri galima tik pasirinkus "Vieno paleidiklio" režimą . Tai reiškia įrašymo trukmę sekundėmis po trigerio įvykio. Maksimali riba yra 10 sekundžių.
Skiltyje "Trigeris" yra du būdai: "Vienas trigeris" arba "Keli paleidikliai". Pastarasis suteikia galimybę nustatyti iki trijų skirtingų paleidiklių.
Vienas paleidiklis
Vieno paleidiklio modalume galite nustatyti paleidiklio tipą iš iš anksto nustatytų paleidiklio įvykių sąrašo arba net pritaikytą pagal savo poreikius.
Daugialypis paleidiklis
Kelių paleidiklių modalumu galite atskirai nustatyti paleidiklių tipus iki 3 paleidiklių. Vienos registracijos metu galima įrašyti ne daugiau kaip 30 paleidiklio įvykių.
Dalies
aprašymas
Trigerio modalumas
Įgalinkite kelių paleidiklių modalumą.
Trigeris
Pasirinkite norimą nustatyti paleidiklį.
Trigerio tipas
Nustatykite tipą iš paleidiklio įvykių sąrašo. Yra galimybė nustatyti tinkintą paleidiklio įvykį pagal pageidavimą pasirenkant pasirinktinį paleidiklio tipą.
Registro vertė
Nustatykite paleidiklio įvykio tipą pagal šešiakampį skaičių po kablelio
Pradėti įrašymą
Kai įrenginys prijungtas ir bendrauja su Ekip Connect, spustelėkite Classic View > Datalogger Advanced > SD cardInformations ir įsitikinkite, kad SD kortelės būsena yra gerai.
Tada spustelėkite "Tools > Data Logger Pro".
Spustelėkite atsisiuntimo parinktis ir sukonfigūruokite įrašą skiltyje "Bendra". Įsitikinkite, kad įjungtas duomenų kaupiklis yra Įjungtas.
Norėdami atšaukti pakeitimus, spustelėkite Atšaukti. Norėdami išsaugoti konfigūraciją, spustelėkite Taikyti: nustatymai automatiškai išsaugomi ir perduodami į įrenginį.
Spustelėkite Trigeris ir nustatykite modalumą kartu su paleidiklio tipu.
Norėdami atšaukti pakeitimus, spustelėkite Atšaukti. Norėdami išsaugoti konfigūraciją, spustelėkite Taikyti: nustatymai automatiškai išsaugomi ir perduodami į įrenginį.
Spustelėkite Pradėti duomenų kaupiklį , kad inicijuotumėte įrašymą.
Spustelėkite Sustabdyti duomenų kaupiklį , kad sustabdytumėte įrašymą.
Įrašo atsisiuntimas
Spustelėkite Atsisiųsti duomenų kaupiklį ir jums bus pateiktas langas su specialiais skyriais, kuriuos reikia užpildyti ir pasirinkti.
Failo pavadinimas
Pasirinkite duomenų registravimo failo pavadinimą ir katalogą. Pagal numatytuosius nustatymus failo vardas yraCBTagName_Datalogger_YYYYMMDD hh:mm:ss formatu. Failo plėtinys visada turi būti ".abb" .
Paleidiklio poslinkio pasirinkimas
Leidžia pasirinkti atsisiunčiamą paleidimo įvykį, jei pasirenkamas "Multi Trigger" modalumas.
Laisvas ofsetinis pasirinkimas
Pateikia laiko juostos žymeklį, kuriuo galite pasirinkti, kuria laiko žyma pradėti atsisiuntimo operaciją. Tai leidžia atsisiuntimo langą sutelkti į absoliutų laiką. Galima, kai pasirenkamas "Multi Trigger" modalumas.
Laiko langas
Laiko langas, skirtas atsisiuntimo pradžiai ir pabaigai pasirinkti. Galite sumažinti arba padidinti langą slinkdami dviem žymekliais.
DataLogger failo dydis sekundėmis apibrėžiamas tiksliai derinant registrų skaičių ir naudojamą dažnį:
Atsisiųskite tik įrašymo intervalą su naudingais duomenimis, kad sutrumpintumėte atsisiuntimo laiką.
