Greiningu

Lýsing á aðgerðinni
Greiningaraðgerðin gerir þér kleift að athuga flæðið sem tækið framkvæmir til að safna gögnum af vettvangi og senda þau í skýið.

Kröfur

Aðgangur að aðgerðinni	Ótakmarkaður
Gerð tækja sem styðja aðgerðina	Gáttir, Ytri einingar fyrir aflrofa, öryggisaftengi, skiptirofar, aflrofar (með Ekip Com Hub samskiptaeiningu uppsetta)
Staða tækis	Nokkur
Tegund tengingar við tækið	Tenging við Ethernet net (Modbus TCP)

>> Nánari upplýsingar um studd tæki og kröfur fyrir hvert og eitt er að finna í skjali 9AKK108467A9238 sem er fáanlegt hér.

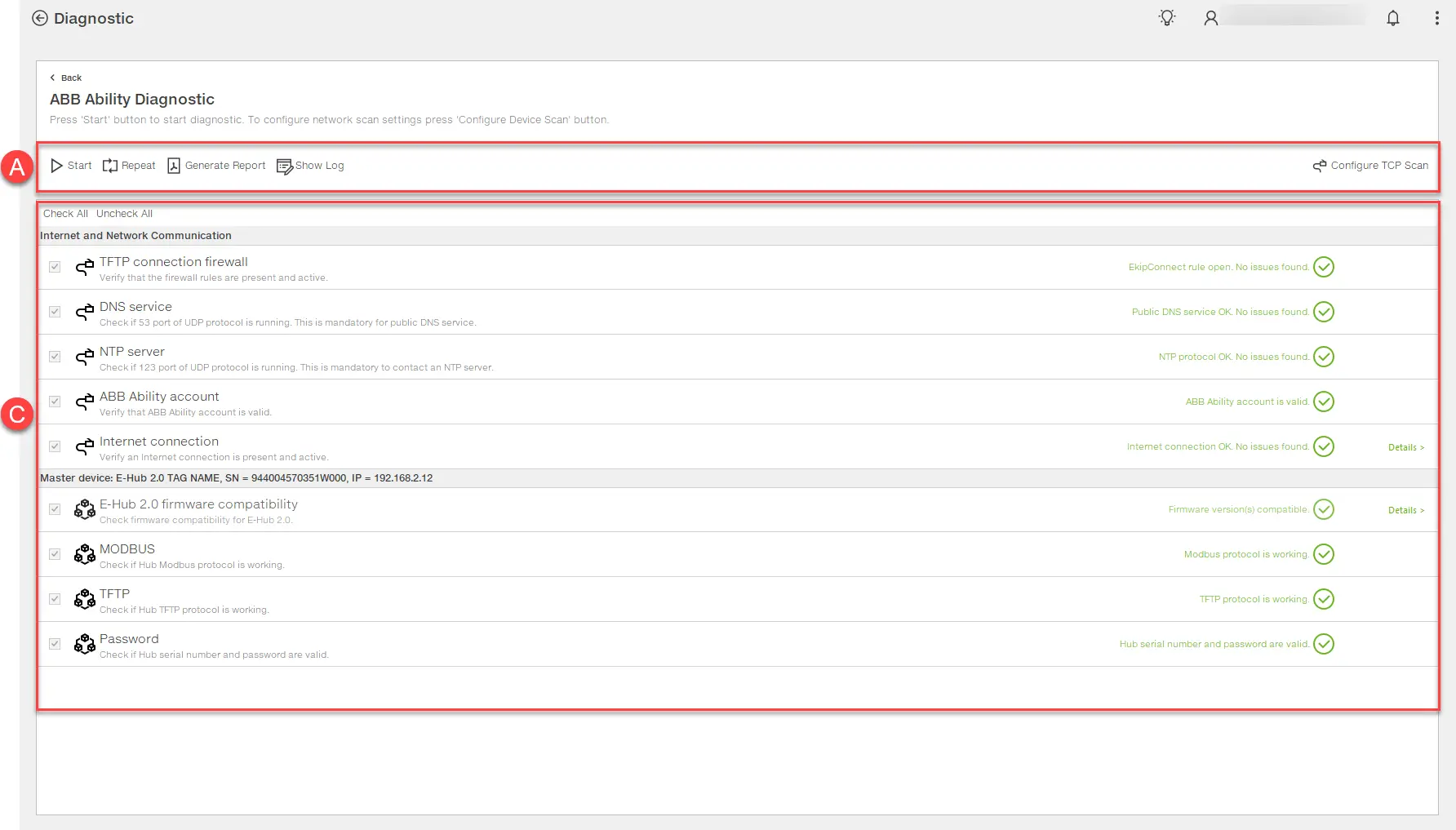

Hvernig það lítur út

Hluti	Lýsing
A	Hnappar á síðunni Start/Stop: ræsir/stöðvar greiningarlotuna. Endurtaka valin próf: endurtekur valin próf. Búa til skýrslu: gerir kleift að vista lotuskýrsluna á .pdf sniði Sýna skrá: birtir annála greiningarlotunnar. Stilla TCP Scan: opnar gluggann til að stilla Ethernet TCP netskönnunarbreytur
C	Listi yfir lotupróf: : prufukeyrsla : prófi lokið með góðum árangri : prófi lokið með vandamálum Upplýsingar: sýnir viðbótarupplýsingar um prófið.

Framkvæma greiningarlotu

Smelltu á Stilla TCP Scan: glugginn fyrir tækjaskönnun opnast.
Stilltu færibreytur Ethernet TCP netsins sem tækið sem á að prófa er tengt við og smelltu á OK.
Smelltu á Start: gluggi birtist þar sem þú ert beðinn um að virkja stillingarlotuna á tækinu.
Virkjaðu lotuna handvirkt á tækinu og smelltu síðan á OK.
Ef þess er óskað, í glugganum Select Hub , velurðu tækið sem á að prófa.
Í ABB Ability ENVIRONMENT glugganum, veldu notkunarumhverfið og smelltu síðan á OK: innskráningarglugginn birtist.
Skráðu þig inn: Hub Password glugginn birtist með raðnúmeri tækisins sem þegar hefur verið fyllt út.
Sláðu inn 16 stafa lykilorð tækisins og smelltu síðan á OK: niðurstöður prófana sem gerðar voru birtast.
Ef nauðsyn krefur skaltu gera eftirfarandi:

Til...	Þá...
Endurtaktu prófin	veldu þau og smelltu síðan á Endurtaka valin próf.
Vistaðu lotuskýrsluna	smelltu á Búa til skýrslu.
Skoða lotuskrár	smelltu á Sýna skrá.
