Virkni Datalogger gerir kleift að skrá gögn sem tengjast kveikjuatburði. Gögnin sem skráð eru eru:
hliðrænar mælingar, þ.e. fasastraumar og línu-til-línu spennur
Stafrænir atburðir, þ.e. verndaratburðir eða viðvörunarkerfi, stöðumerki fyrir öryggisrofa, varnarútfærslur.
MIKILVÆGT: fallDatalogger krefst aukaspennugjafa.
Rekstrarregla
Þegar Data Logger er virkjaður og virkjaður, safnar tækið stöðugt gögnum með því að fylla og tæma innri biðminni (B).

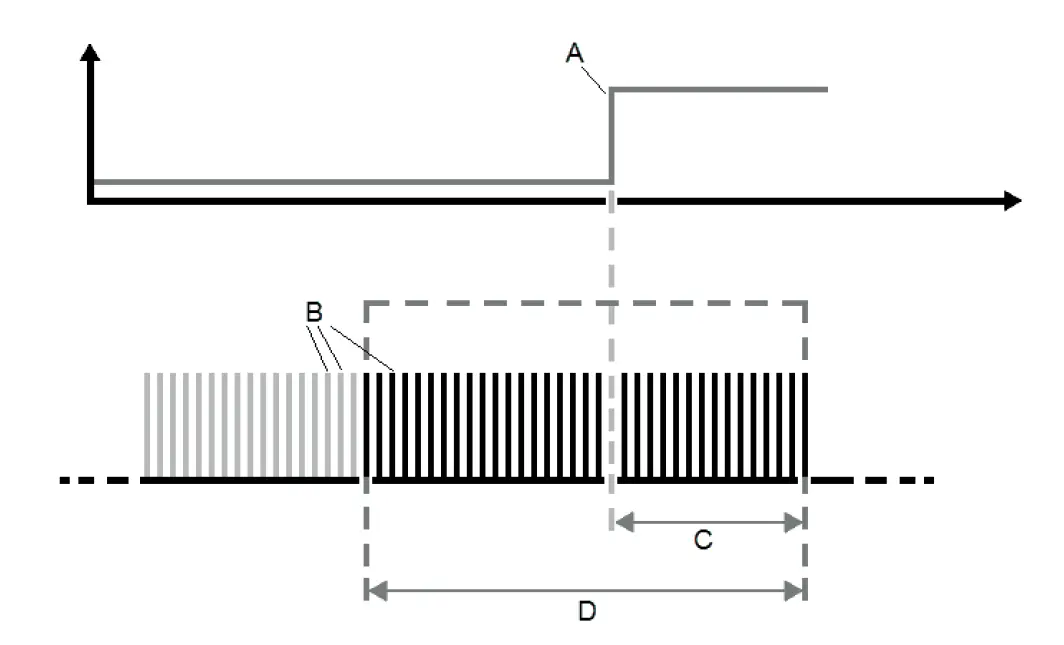

Ef kveikjuatburðurinn kemur upp (A), truflar tækið tökuna strax eða eftir notendaskilgreindan tíma sem kallast stöðvunarseinkun (C). Næst vistar það öll gögn í glugganum (D), sem síðan er hægt að hlaða niður á tölvu til lesturs og greiningar.
Eftirfarandi upptaka skrifar yfir þá fyrri í minni tækisins.
Gagnasafnari í Ekip Connect
Frá Ekip Connect er hægt að framkvæma eftirfarandi aðgerðir:
virkja/slökkva á virkni
Byrja/Stöðva upptöku
Stilltu upptökubreytur
Sæktu upptökuna til að greina hana með virkni Data Viewer
>> Fyrir frekari upplýsingar um studd tæki og kröfur fyrir hvert tæki, vinsamlegast skoðaðu skjal 9AKK108467A9238 sem fæst hér.

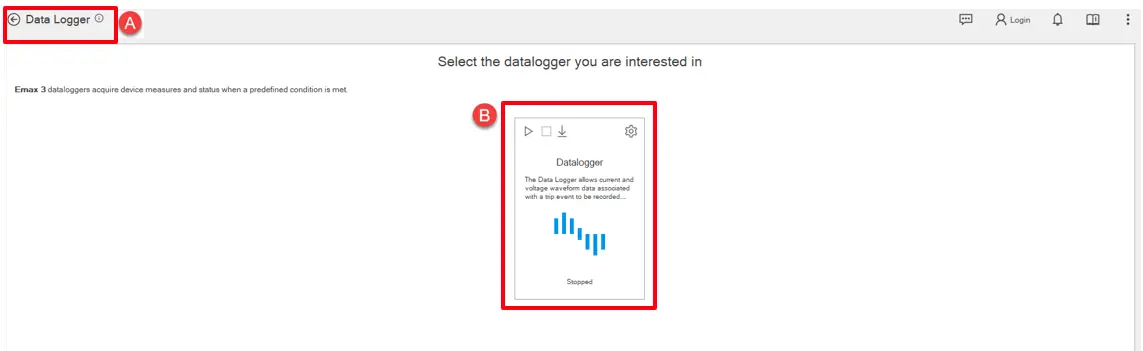

Hvernig það lítur út

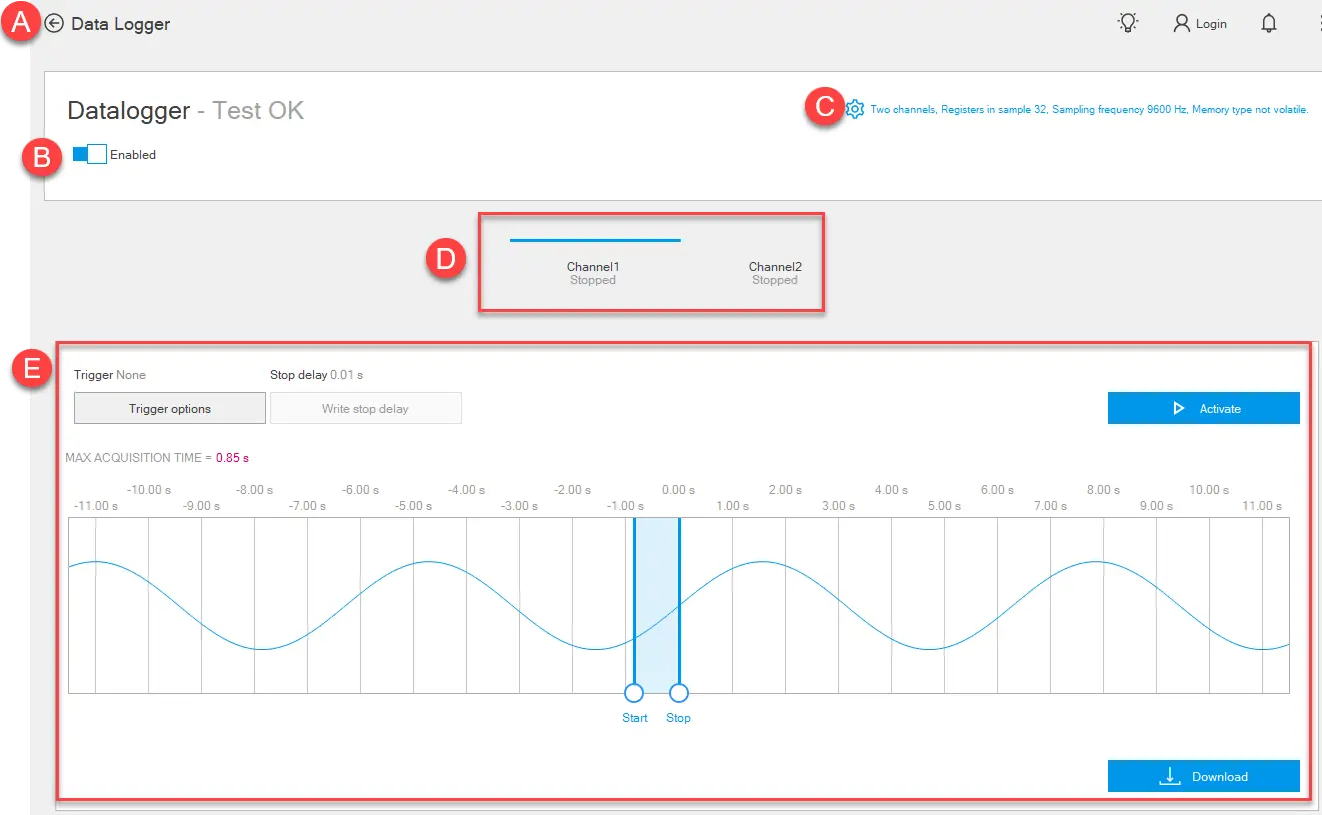

Lýsing á hluta
A
Hnappur til að fara aftur í valmyndina Verkfæri
B
Uppsetning verkfæra þar sem hægt er að framkvæma aðgerðir Datalogger.
Upplýsingaráð um uppsetningu gagnaloggara
Lýsing á hluta
A
Verkfærahnappasvæði
Byrjun: Hnappur til að hefja gagnaskráningu
Stöðvaðu: Hnappur til að klára upptöku keyrandi gagnasafnara.
Sækja: Hnappur til að hlaða niður upptökugögnum. Þessi hnappur er aðeins virkjaður ef gagnaskráningartækið er stöðvað.
B
Niðurhalsvalkostir: Valkostahnappur til að virkja gagnasafnara og stilla breytur um upptöku (fjöldi skráa, sýnatökutíðni, stöðvunarseinkun).
C
Kvik merki til að upplýsa notanda um stöðu gagnasafnara. Núverandi stöðu er tilbúin, í gangi og stöðvuð.
Stillingar Gagnaskráningartæki
Stillingar fara aðallega fram í "Valkostir" glugganum sem er aðgengilegur með hnappnum "Sækja valkosti" í verkfæravísi.
Valréttarglugginn samanstóð aðallega af 2 hlutum; "Almenn" og "Kveikja" hlutar.

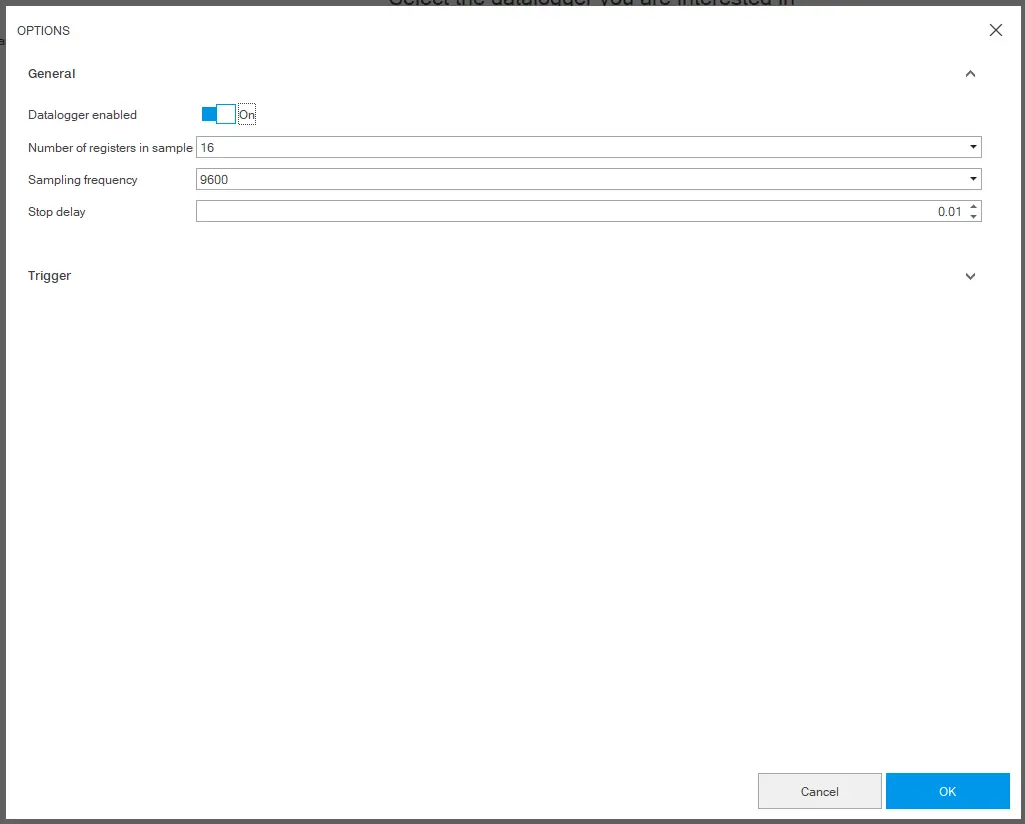

Í kaflanum "Almennt" er stjórnað virkjun á virkni og venjulegri stillingu fyrir gagnaskráningarvélina. Notandinn ákveður númer skrárinnar í sýni, sýnatökutíðni og stöðvunartöf fyrir þá gagnaskráningarskrá.
Lýsing á frumefni
Gagnalogger virkur
Hnappur til að virkja/slökkva á gagnaskráningarvirkni
Fjöldi skráa í úrtaki
Fjöldi skráa í úrtaki (8, 16, 32)
Sýnatökutíðni
Tíðni gagnasöfnunar. Því hærri sem sýnatökutíðnin er, því styttri er upptökutíminn. (1200, 2400, 4800, 9600)
Stöðvunartöf
Hnappur til að stilla stoppseinkun. Það vísar til lengdar upptökunnar í sekúndum eftir kveikjuatburðinn. Hámarksmörk eru 10 sekúndur og í boði.
Í kaflanum Trigger velur notandinn æskilegan trigger úr listanum yfir trigger-atburði.
Byrjið að taka upp
Með tækið tengt og í sambandi við Ekip Connect, smelltu á Tools > Data Logger.
Athugaðu að staða skipunarinnar til að virkja aðgerðina (niðurhalsvalkostir --> virkja) sé virkjuð .
Smelltu á og stilltu upptöku í "Almennt" hlutanum.
Til að hætta við breytingarnar, smelltu á Hætta við. Til að vista stillinguna, smelltu á OK : stillingarnar eru sjálfkrafa vistaðar og sendar til tækisins.
Smelltu á Trigger og stilltu trigger tegundina.
Til að hætta við breytingarnar, smelltu á Hætta við. Til að vista stillinguna, smelltu á OK: stillingarnar eru sjálfkrafa vistaðar og sendar til tækisins.
Smelltu á Start Datalogger: Upptaka er frumstillt.
Smelltu á Stop Datalogger: Upptaka er stöðvuð og tilbúin til niðurhals.
MIKILVÆGT: þegar virkni er ræst er hún virk á tækinu óháð stöðu tengingarinnar og samskipta við Ekip Connect.
Sæktu upptöku
Þegar tækið er tengt og í samskiptum, smelltu á Download Datalogger .
Athugið: Niðurhalshnappurinn er aðeins aðgengilegur ef upptaka er til staðar.
Veldu hvar á að vista skrána og tímabilið á upptökunni sem þú vilt hlaða niður: Ekip Connect vistar .abb skrá sem heitir samkvæmt eftirfarandi setningafræði: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
Athugið: ef samskipti við tækið fara fram í gegnum punkt-til-punkt tengingu getur það tekið allt að 5-10 mínútur að hlaða niður skránni. Með strætisnettengingu er reksturinn hraðari.
Sæktu aðeins upptökutímann með gagnlegum gögnum til að stytta niðurhalstíma.
Vinsamlegast skoðaðu töfluna hér að neðan sem sýnir tengsl tíðni og skráningar í sýni við stærð skráar sem hægt er að skrá fyrir gagnasafnara.
Úrtak
Tíðni (hz)
Fjöldi
Skráðu þig í sýnishorni
Stærð
Datalogger skrá(r)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
Data Logger Pro gerir kleift að skrá straum- og spennubylgjur, viðvörunarkerfi og stafrænar merkjagögn tengd atburði. SD-kort sem er sett í rofa er nauðsynlegt fyrir þessa virkni og gerir kleift lengri upptökutíma. Auk þess býður Pro útgáfan upp á fleiri breytur en grunnútgáfan og gefur yfirgripsmikla yfirsýn yfir kerfisatburði.
Pskilyrði:
Tólið er aðeins í boði ef "Datalogger Pro" stafræna uppfærslan er til staðar og virkjuð í tengdum Sace Emax 3 rofa.
Tólið er hægt að nota Flash-minni (SD-kort), sem ætti að uppfylla eftirfarandi forskriftir:
Venjuleg SD-kort* <= 2GB eru ekki studd.
SD-kort með aukinni eða háum getu SD-kort* allt að 512GB eru studd.
*Viðvörun er gefin ef SD-kortsstærð <48GB

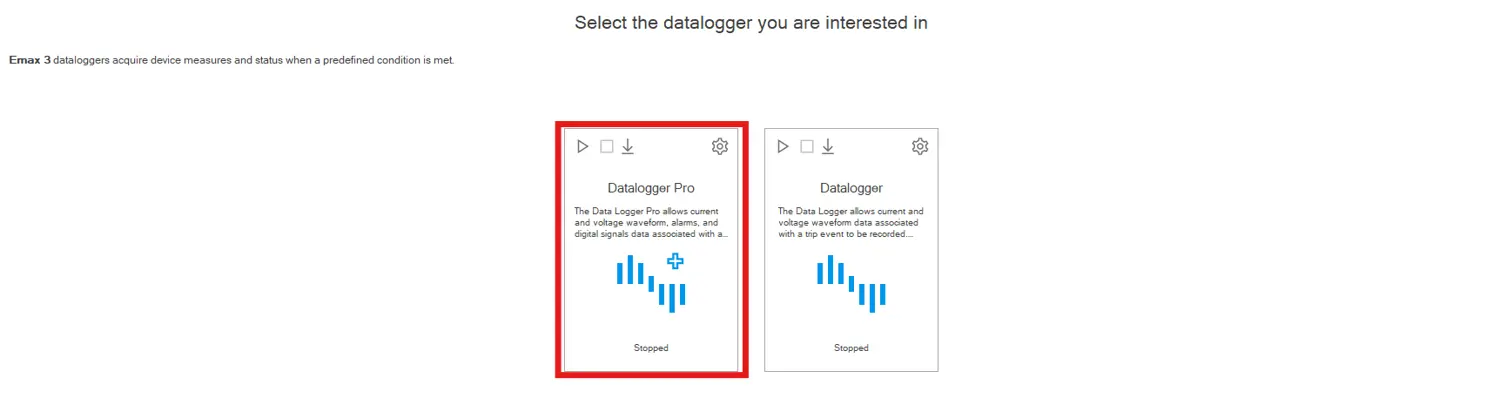

Þegar allar forkröfur eru uppfylltar birtist Datalogger Pro kaflinn. Smelltu á Options hnappinn til að framkvæma stillinguna.

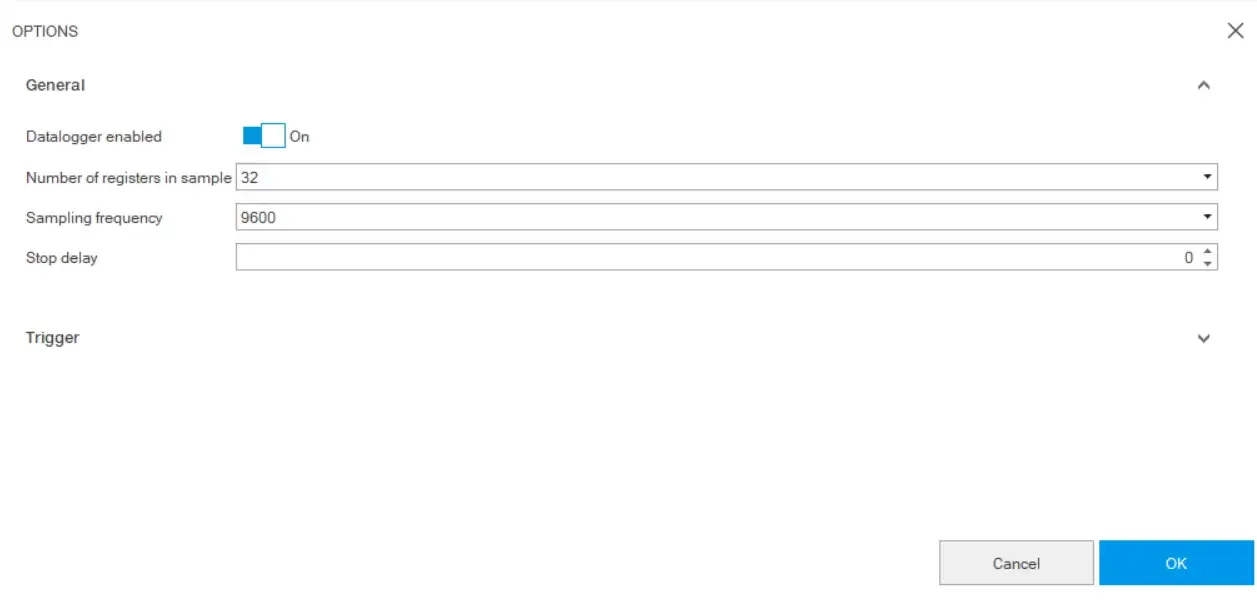

Með því að nálgast "Almenna" kaflann er hægt að stilla breytur eins og fjölda skráa í sýninu, sýnatökutíðni, stöðvunartöf og virkjun gagnaskrártækis.
Lýsing á frumefni
Gagnalogger virkur
Virkja/slökkva á gagnaskráningarvirkni
Fjöldi skráa í úrtaki
Fjöldi skráa í úrtaki (8, 16, 32,64)
Sýnatökutíðni
Tíðni gagnasöfnunar. Því hærri sem sýnatökutíðnin er, því styttri er upptökutíminn. (1200, 2400, 4800, 9600)
Stöðvunartöf
Stilltu stöðvunartöfina, sem er aðeins í boði ef "Einn trigger" aðferð er valin. Það vísar til lengdar, í sekúndum, upptökunnar eftir kveikjuatburðinn. Hámarksmörk eru 10 sekúndur.
Í "Trigger" hlutanum eru tvær aðferðir í boði, "Single Trigger" eða "Multi trigger". Síðastnefnda gerir kleift að stilla allt að þrjá mismunandi kveikjur.
Einn kveikjari
Í Single trigger modality geturðu stillt Trigger tegundina úr lista yfir fyrirfram skilgreinda trigger atburði eða jafnvel sérsniðið eftir þínum þörfum.
Multi Trigger
Í Multi trigger modality geturðu stillt trigger tegundir sjálfstætt fyrir allt að 3 triggers. Allt að 30 alls kveikjuatburðir geta verið skráðir í einni skráningu.
Lýsing á hluta
Kveikjuaðferð
Virkjaðu fjölvirka virkjunaraðferð.
Kveikja
Veldu þann trigger sem þú vilt stilla.
Kveikjutegund
Settu tegundina úr listanum yfir kveikjuatburði. Það er valkostur til að stilla sérsniðinn kveikjuatburð eftir hentugleika með því að velja sérsniðna kveikjutegund.
Skráargildi
Stilltu tegund kveikjuatburða með sexhyrndum tugatölu
Byrjið að taka upp
Með tækið tengt og í sambandi við Ekip Connect, smelltu á Classic View > Datalogger Advanced > SD cardInformation og gakktu úr skugga um að staða SD-kortsins sé í lagi.
Eftir það smellirðu á Tools > Data Logger Pro.
Smelltu á Niðurhalsvalkostina og stilltu upptökuna í "Almennt" hlutanum. Gakktu úr skugga um að Datalogger sé virkur á honum.
Til að hætta við breytingarnar, smelltu á Hætta við. Til að vista stillinguna, smelltu á Apply: stillingarnar eru sjálfkrafa vistaðar og sendar á tækið.
Smelltu á Trigger og stilltu aðferðina ásamt trigger tegundinni.
Til að hætta við breytingarnar, smelltu á Hætta við. Til að vista stillinguna, smelltu á Apply: stillingarnar eru sjálfkrafa vistaðar og sendar á tækið.
Smelltu á Start Datalogger til að frumstilla upptökuna.
Smelltu á Stop Datalogger til að stöðva upptökuna.
Sæktu upptöku
Smelltu á Download Datalogger og þú færð glugga með sérstökum köflum sem hægt er að fylla og velja.
Skráarnafn
Veldu nafn datalogge-skrárinnar og möppuna. Sjálfgefið er skráarnafnið í CBTagName_Datalogger_YYYYMMDDhh:mm:ss sniði. Skráarendingin verður alltaf að vera ".abb".
Val á kveikjufærslu
Leyfir þér að velja trigger-atburðinn sem á að hlaða niður ef Multi Trigger aðferðin er valin.
Frjáls hliðarval
Veitir bendil á tímalínunni þar sem þú getur valið á hvaða tímastimpli þú byrjar niðurhalsaðgerðina. Það leyfir að niðurhalsglugginn sé miðjaður á algildan tíma. Fáanleg þegar Multi Trigger aðferðin er valin.
Tímarammi
Tímabundinn gluggi til að velja upphaf og endi niðurhals. Þú getur minnkað eða stækkað gluggann með því að skruna tveimur bendlum.
Stærð DataLogger skrárinnar í sekúndum er skilgreind með nákvæmri samsetningu fjölda skráa og tíðni sem notuð er:
Sæktu aðeins upptökutímann með gagnlegum gögnum til að stytta niðurhalstíma.
og stilltu upptöku í "Almennt" hlutanum.
til að frumstilla upptökuna.
til að stöðva upptökuna.
