निदान-विषयक

समारोह का विवरण
डायग्नोस्टिक फ़ंक्शन आपको उस प्रवाह की जांच करने की अनुमति देता है जो डिवाइस फ़ील्ड से डेटा एकत्र करने और इसे क्लाउड पर प्रसारित करने के लिए करता है।

आवश्यकताओं

समारोह तक पहुंच	अप्रतिबंधित
फ़ंक्शन का समर्थन करने वाले उपकरणों के प्रकार	गेटवे, सर्किट ब्रेकर के लिए बाहरी इकाइयाँ, फ़्यूज़-डिस्कनेक्टर, चेंज-ओवर स्विच, सर्किट ब्रेकर (ईकिप कॉम हब संचार मॉड्यूल स्थापित के साथ)
डिवाइस की स्थिति	कोई
डिवाइस के साथ कनेक्शन का प्रकार	ईथरनेट नेटवर्क से कनेक्शन (मोडबस टीसीपी)

>> समर्थित उपकरणों और प्रत्येक के लिए आवश्यकताओं के बारे में अधिक जानकारी के लिए, कृपया यहां उपलब्ध दस्तावेज़ 9AKK108467A9238 देखें।

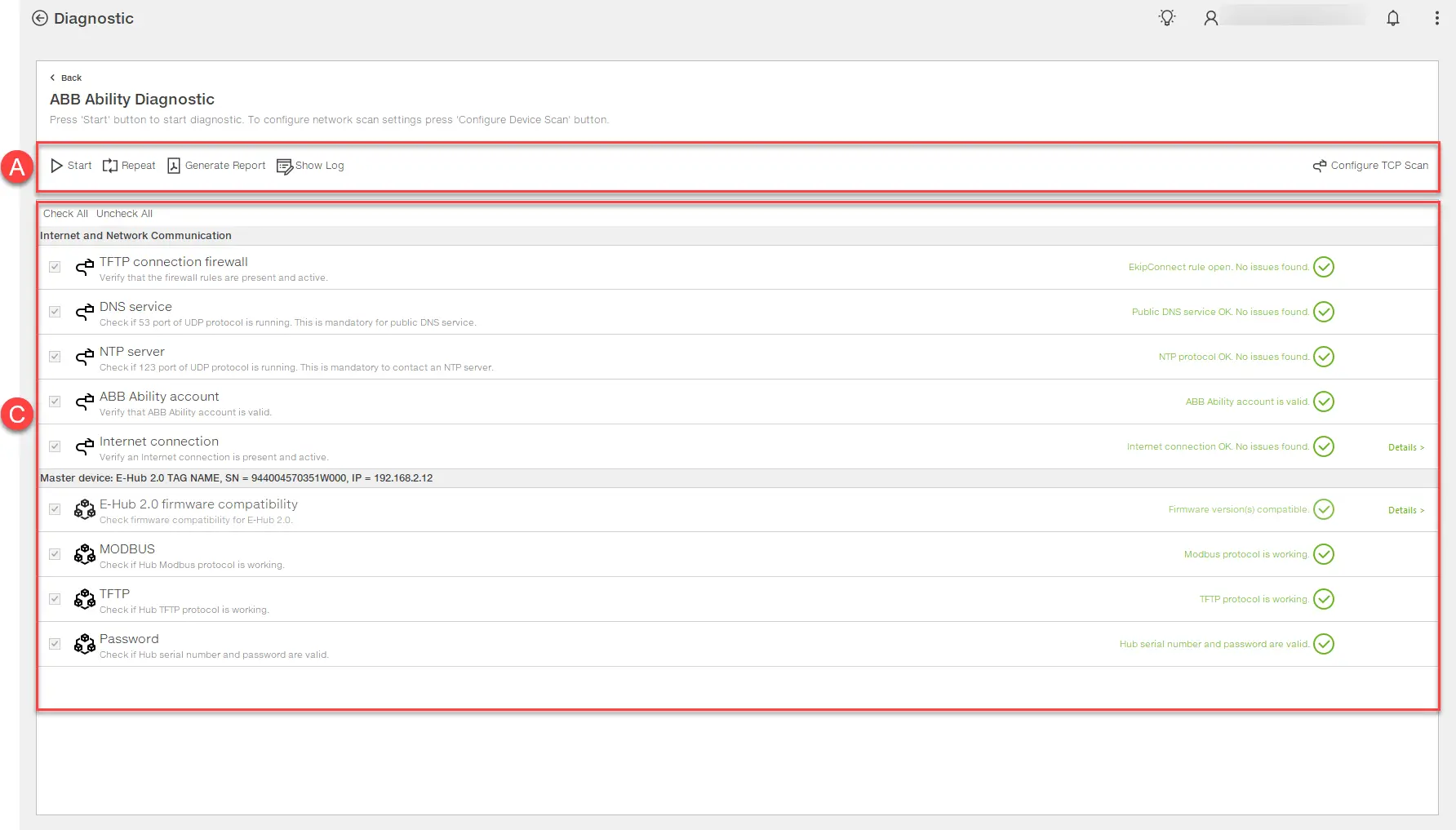

यह कैसा दिखता है

भाग	या क़िस्‍म
एक	पृष्ठ पर बटन प्रारंभ/रोकें: निदान सत्र प्रारंभ/बंद करता है। चयनित परीक्षणों को दोहराएं: चयनित परीक्षणों को दोहराता है। रिपोर्ट जनरेट करें: सत्र रिपोर्ट को .pdf प्रारूप में सहेजने की अनुमति देता है लॉग दिखाएं: निदान सत्र लॉग प्रदर्शित करता है। TCP स्कैन कॉन्फ़िगर करें: ईथरनेट TCP नेटवर्क स्कैनिंग पैरामीटर सेट करने के लिए विंडो खोलता है
के आसपास	सत्र परीक्षण सूची: : परीक्षण चल रहा है : परीक्षण सफलतापूर्वक पूरा हुआ : परीक्षण समस्याओं के साथ पूरा हुआ विवरण: परीक्षण के बारे में अतिरिक्त जानकारी दिखाता है।

भाग

या क़िस्‍म

एक

पृष्ठ पर बटन

प्रारंभ/रोकें: निदान सत्र प्रारंभ/बंद करता है।
चयनित परीक्षणों को दोहराएं: चयनित परीक्षणों को दोहराता है।
रिपोर्ट जनरेट करें: सत्र रिपोर्ट को .pdf प्रारूप में सहेजने की अनुमति देता है
लॉग दिखाएं: निदान सत्र लॉग प्रदर्शित करता है।
TCP स्कैन कॉन्फ़िगर करें: ईथरनेट TCP नेटवर्क स्कैनिंग पैरामीटर सेट करने के लिए विंडो खोलता है

के आसपास

सत्र परीक्षण सूची:

: परीक्षण चल रहा है
: परीक्षण सफलतापूर्वक पूरा हुआ
: परीक्षण समस्याओं के साथ पूरा हुआ
विवरण: परीक्षण के बारे में अतिरिक्त जानकारी दिखाता है।

नैदानिक सत्र निष्पादित करना

कॉन्फ़िगर टीसीपी स्कैन पर क्लिक करें: डिवाइस स्कैन सेटिंग्स विंडो खुलती है।
ईथरनेट टीसीपी नेटवर्क के पैरामीटर सेट करें जिससे परीक्षण किया जाने वाला डिवाइस जुड़ा हुआ है और ओके पर क्लिक करें।
स्टार्ट पर क्लिक करें: एक विंडो दिखाई देती है जो आपको डिवाइस पर कॉन्फ़िगरेशन सत्र को सक्षम करने के लिए कहती है।
डिवाइस पर सत्र को मैन्युअल रूप से सक्षम करें, फिर ओके पर क्लिक करें।
यदि अनुरोध किया गया है, तो हब चुनें विंडो में, परीक्षण किए जाने वाले डिवाइस का चयन करें।
एबीबी क्षमता पर्यावरण विंडो में, उपयोग के वातावरण का चयन करें, फिर ओके पर क्लिक करें: लॉग इन विंडो दिखाई देती है।
लॉग इन करें: हब पासवर्ड विंडो पहले से भरे हुए डिवाइस के सीरियल नंबर के साथ दिखाई देती है।
डिवाइस का 16-अंकीय पासवर्ड दर्ज करें, फिर ओके पर क्लिक करें: किए गए परीक्षणों के परिणाम दिखाई देते हैं।
यदि आवश्यक हो, तो निम्न कार्य करें:

तक।।।	तब।।।
परीक्षणों को दोहराएं	उन्हें चुनें, फिर रिपीट सेलेक्टेड टेस्ट पर क्लिक करें।
सत्र रिपोर्ट सहेजें	जनरेट रिपोर्ट पर क्लिक करें।
सत्र लॉग देखें	Show Log पर क्लिक करें।
