Tanılayıcı

Fonksiyonun açıklaması
Teşhis işlevi, cihazın sahadan veri toplamak ve buluta iletmek için gerçekleştirdiği akışı kontrol etmenizi sağlar.

Gereksinim -leri

Fonksiyona erişim Kısıtlamasız
İşlevi destekleyen cihazların türü	Ağ geçitleri, Devre kesiciler için harici üniteler, Sigorta ayırıcılar, değiştirme anahtarları, Devre kesiciler (Ekip Com Hub iletişim modülü takılıyken)
Cihaz durumu	Herhangi
Cihazla bağlantı türü	Ethernet ağına bağlantı (Modbus TCP)

>> Desteklenen cihazlar ve her biri için gereksinimler hakkında daha fazla ayrıntı için lütfen burada bulunan 9AKK108467A9238 belgesine bakın.

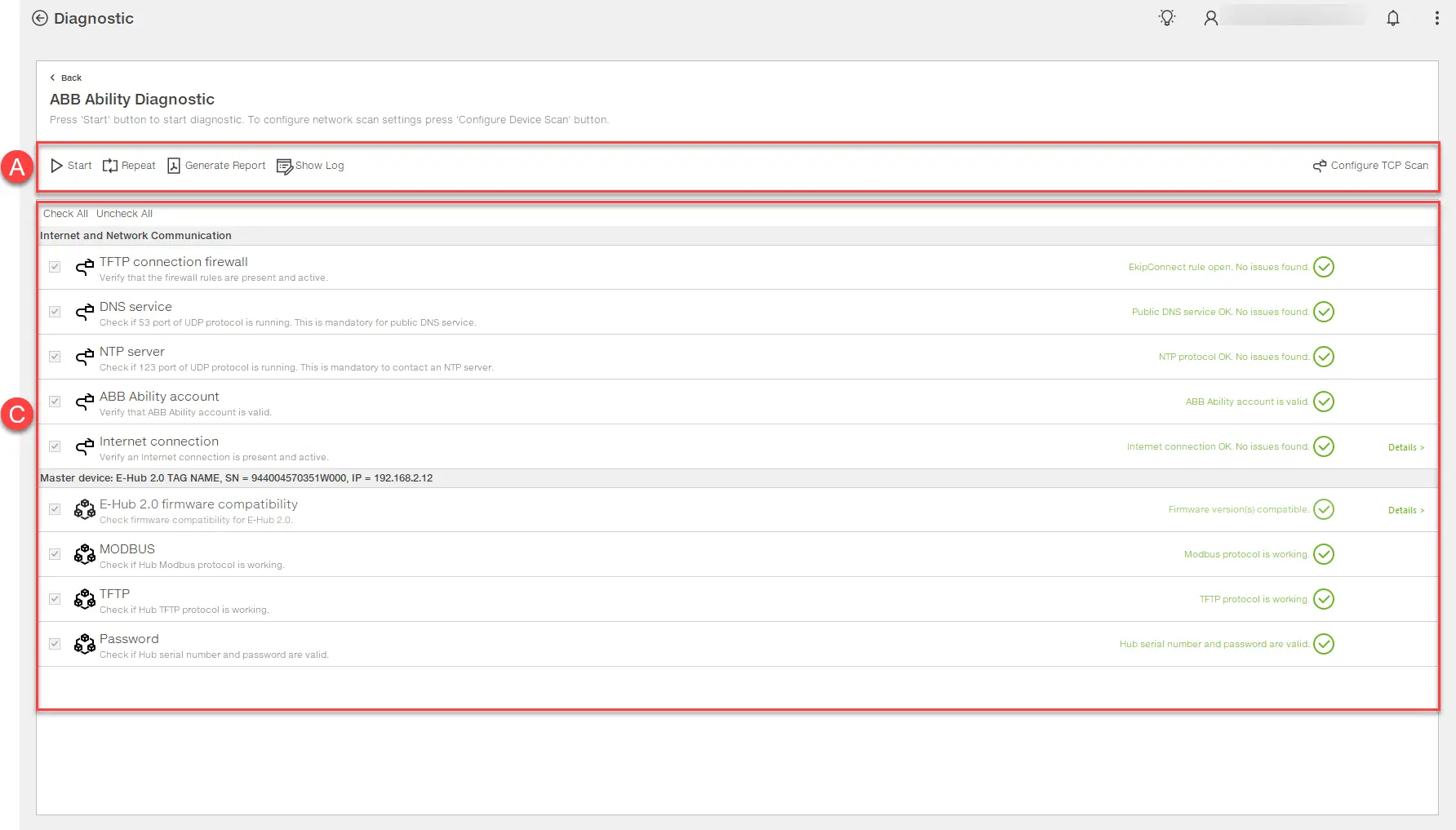

Neye benziyor

Kısım	Açıklama
A	Sayfadaki düğmeler Başlat/Durdur: tanılama oturumunu başlatır/durdurur. Seçili Testleri Tekrarla: seçilen testleri tekrarlar. Rapor Oluştur: oturum raporunun .pdf formatında kaydedilmesini sağlar Günlüğü Göster: tanılama oturum günlüklerini görüntüler. TCP Taramasını Yapılandır: Ethernet TCP ağ tarama parametrelerini ayarlamak için pencereyi açar
C	Oturum testi listesi: : Test çalıştırması : Test başarıyla tamamlandı : Test problemlerle tamamlandı Ayrıntılar: testle ilgili ek bilgileri gösterir.

Kısım

Açıklama

Sayfadaki düğmeler

Başlat/Durdur: tanılama oturumunu başlatır/durdurur.
Seçili Testleri Tekrarla: seçilen testleri tekrarlar.
Rapor Oluştur: oturum raporunun .pdf formatında kaydedilmesini sağlar
Günlüğü Göster: tanılama oturum günlüklerini görüntüler.
TCP Taramasını Yapılandır: Ethernet TCP ağ tarama parametrelerini ayarlamak için pencereyi açar

Oturum testi listesi:

Tanılama oturumu gerçekleştirme

TCP Taramasını Yapılandır'a tıklayın: Cihaz tarama ayarları penceresi açılır.
Test edilecek cihazın bağlı olduğu Ethernet TCP ağının parametrelerini ayarlayın ve Tamam'a tıklayın.
Başlat'a tıklayın: cihazda yapılandırma oturumunu etkinleştirmenizi isteyen bir pencere açılır.
Cihazda oturumu manuel olarak etkinleştirin ve ardından Tamam'a tıklayın.
İstenirse, Hub Seç penceresinde test edilecek cihazı seçin.
ABB Ability ENVIRONMENT penceresinde, kullanım ortamını seçin ve ardından Tamam'a tıklayın: Oturum aç penceresi görünür.
Oturum açın: Hub Parolası penceresi, cihazın seri numarası önceden doldurulmuş olarak görünür.
Cihazın 16 haneli şifresini girin, ardından Tamam'a tıklayın: yapılan testlerin sonuçları görünür.
Gerekirse aşağıdakileri yapın:

Hedef...	Sonra...
Testleri tekrarlayın	bunları seçin, ardından Seçilen Testleri Tekrarla'ya tıklayın.
Oturum raporunu kaydetme	Rapor Oluştur'a tıklayın.
Oturum günlüklerini görüntüleme	Günlüğü Göster'e tıklayın.
