Diagnostický

Popis funkce
Funkce Diagnostika umožňuje kontrolovat tok, který zařízení provádí při sběru dat z terénu a jejich přenosu do cloudu.

Požadavky

Přístup k funkci	Neomezený
Typ zařízení, která funkci podporují	Brány, Externí jednotky pro jističe, Pojistkové odpojovače, Přepínací vypínače, Jističe (s nainstalovaným komunikačním modulem Ekip Com Hub)
Stav zařízení	Jakýkoliv
Typ připojení k zařízení	Připojení k síti Ethernet (Modbus TCP)

>> Další podrobnosti o podporovaných zařízeních a požadavcích pro každé z nich naleznete v dokumentu 9AKK108467A9238, který je k dispozici zde.

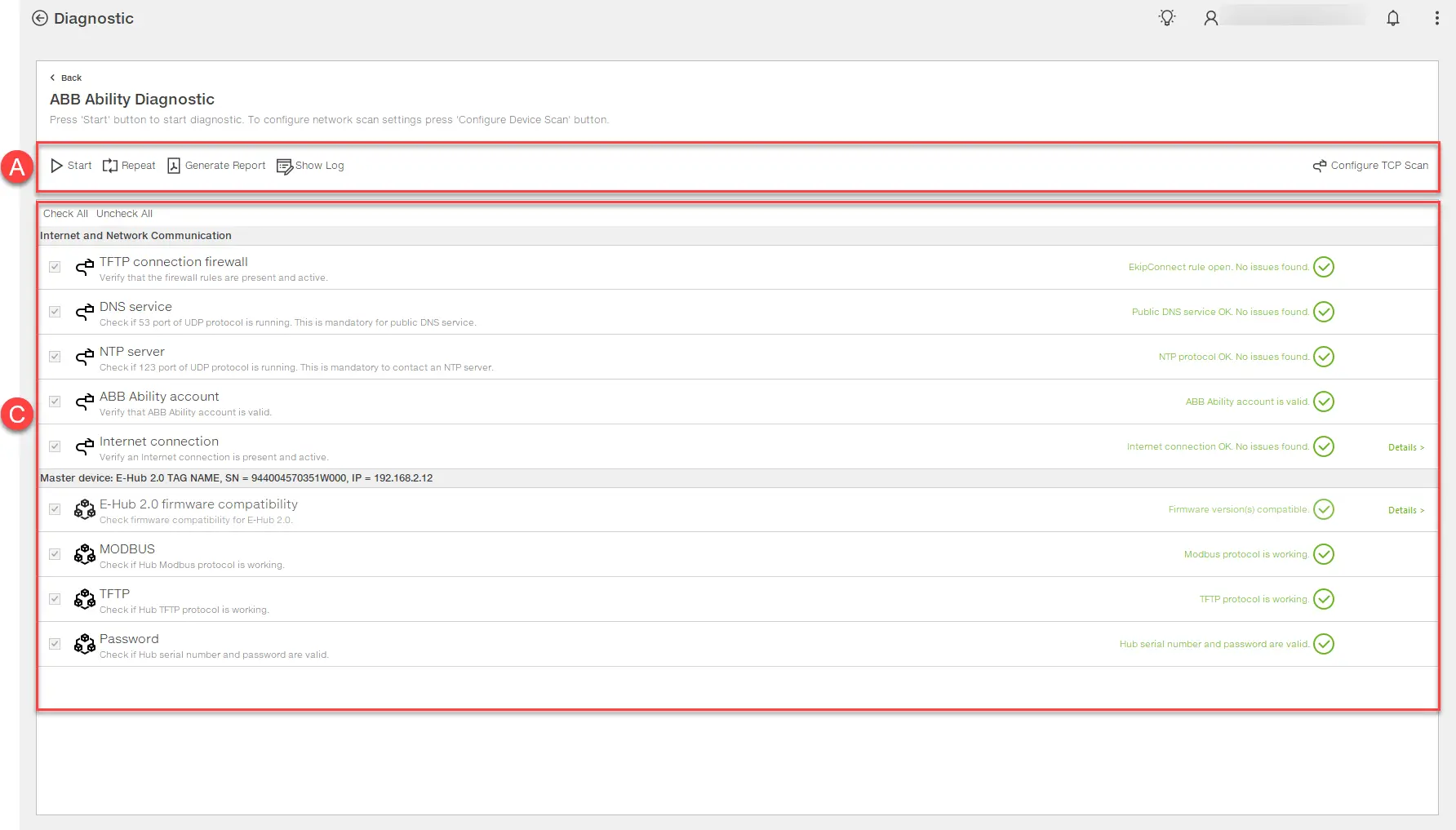

Jak to u nás vypadá

Část	Popis
A	Tlačítka na stránce Start/Stop: spustí/zastaví relaci diagnostiky. Opakovat vybrané testy: Opakuje vybrané testy. Generovat zprávu: umožňuje uložit zprávu o relaci ve formátu .pdf Zobrazit protokol: zobrazí protokoly diagnostických relací. Konfigurovat skenování TCP: otevírá okno pro nastavení parametrů skenování sítě Ethernet TCP
C	Seznam testů relace: : zkušební provoz : test byl úspěšně dokončen : test dokončen s problémy Podrobnosti: zobrazuje další informace o testu.

Provedení diagnostické relace

Klikněte na možnost Konfigurovat skenování TCP: otevře se okno nastavení skenování zařízení .
Nastavte parametry sítě Ethernet TCP, ke které je testované zařízení připojeno a klikněte na tlačítko OK.
Klikněte na Start: zobrazí se okno s výzvou k povolení konfigurační relace na zařízení.
Ručně povolte relaci na zařízení a poté klikněte na OK.
Pokud budete vyzváni, v okně Vybrat centrum vyberte zařízení, které chcete otestovat.
V okně ABB Ability ENVIRONMENT vyberte prostředí použití a poté klikněte na OK: zobrazí se okno Přihlásit se .
Přihlásit se: zobrazí se okno Heslo centra Hub s již vyplněným sériovým číslem zařízení.
Zadejte 16místné heslo zařízení a klikněte na OK: zobrazí se výsledky provedených testů.
V případě potřeby proveďte následující kroky:

K...	Potom...
Opakujte testy	vyberte je a poté klikněte na Opakovat vybrané testy.
Uložení zprávy o relaci	klikněte na Generovat zprávu.
Zobrazení protokolů relací	klikněte na Zobrazit protokol.
