Diagnóstico

Descripción de la función
La función de diagnóstico le permite verificar el flujo que realiza el dispositivo para recopilar datos del campo y transmitirlos a la nube.

Requisitos

Acceso a la función	Sin restricciones
Tipo de dispositivos que soportan la función	Pasarelas, Unidades externas para interruptores automáticos, Seccionadores de fusibles, Interruptores de conmutación, Disyuntores (con el módulo de comunicación Ekip Com Hub instalado)
Estado del dispositivo	Cualquier
Tipo de conexión con el dispositivo	Conexión a red Ethernet (Modbus TCP)

>> Para obtener más detalles sobre los dispositivos compatibles y los requisitos de cada uno, consulte el documento 9AKK108467A9238 disponible aquí.

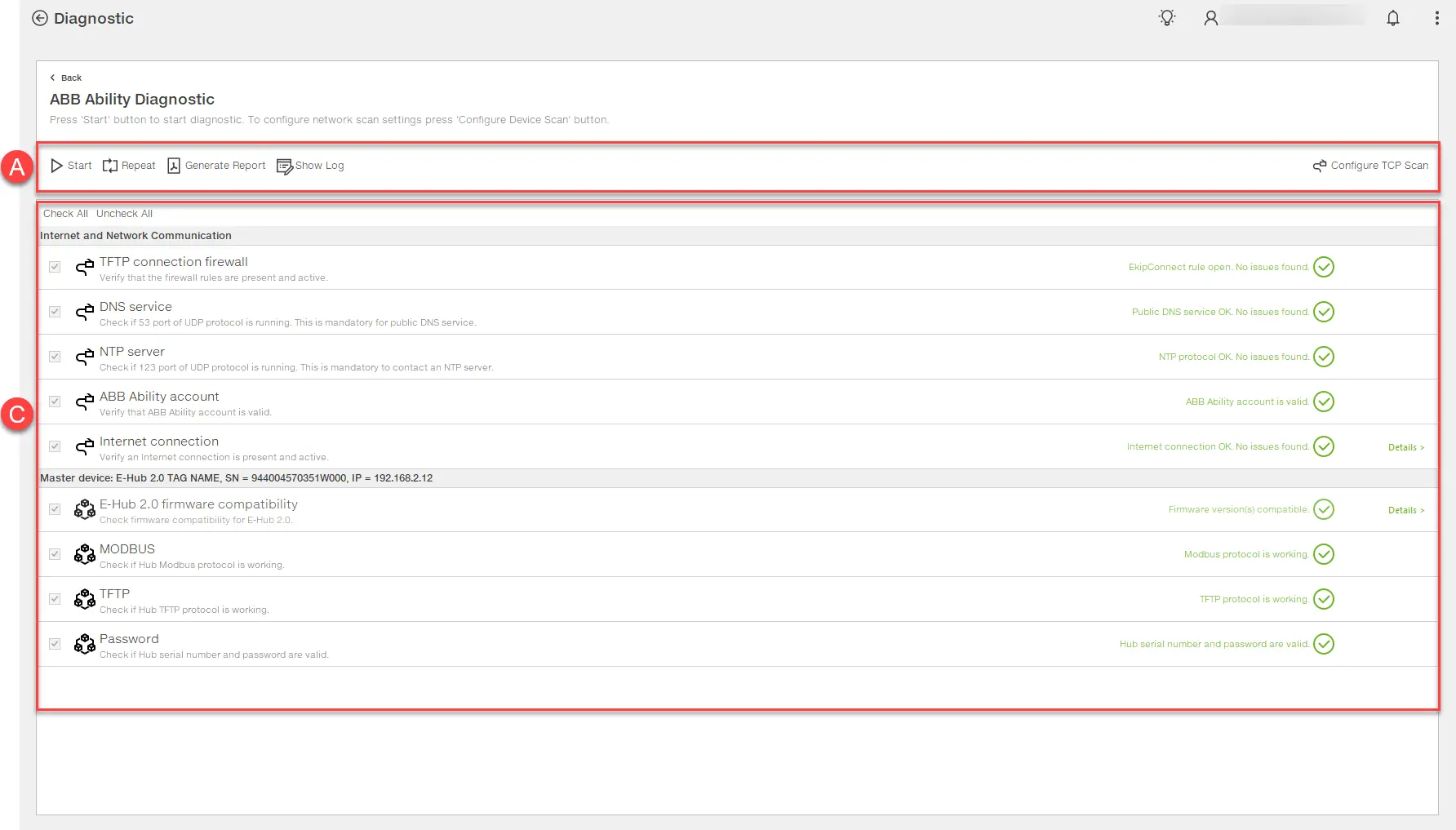

Cómo se ve

Parte	Descripción
Un	Botones en la página Start/Stop: inicia/detiene la sesión de diagnóstico. Repetir pruebas seleccionadas: repite las pruebas seleccionadas. Generar informe: permite guardar el informe de la sesión en formato .pdf Mostrar registro: muestra los registros de la sesión de diagnóstico. Configurar escaneo TCP: abre la ventana para establecer los parámetros de escaneo de red TCP Ethernet
C	Lista de pruebas de sesión: : prueba de funcionamiento : prueba completada con éxito : prueba completada con problemas Detalles: muestra información adicional sobre la prueba.

Parte

Descripción

Botones en la página

Start/Stop: inicia/detiene la sesión de diagnóstico.
Repetir pruebas seleccionadas: repite las pruebas seleccionadas.
Generar informe: permite guardar el informe de la sesión en formato .pdf
Mostrar registro: muestra los registros de la sesión de diagnóstico.
Configurar escaneo TCP: abre la ventana para establecer los parámetros de escaneo de red TCP Ethernet

Lista de pruebas de sesión:

: prueba de funcionamiento
: prueba completada con éxito
: prueba completada con problemas
Detalles: muestra información adicional sobre la prueba.

Realizar una sesión de diagnóstico

Haga clic en Configurar escaneo TCP: se abre la ventana Configuración de escaneo del dispositivo .
Configure los parámetros de la red Ethernet TCP a la que está conectado el dispositivo a probar y haga clic en Aceptar.
Haga clic en Inicio: aparecerá una ventana que le pedirá que habilite la sesión de configuración en el dispositivo.
Habilite manualmente la sesión en el dispositivo, luego haga clic en Aceptar.
Si se solicita, en la ventana Seleccionar hub , seleccione el dispositivo que se va a probar.
En la ventana ABB Ability ENVIRONMENT , seleccione el entorno de uso y, a continuación, haga clic en Aceptar: aparecerá la ventana Iniciar sesión .
Iniciar sesión: aparece la ventana Contraseña del hub con el número de serie del dispositivo ya rellenado.
Ingrese la contraseña de 16 dígitos del dispositivo, luego haga clic en Aceptar: aparecen los resultados de las pruebas realizadas.
Si es necesario, haga lo siguiente:

Para...	Entonces...
Repita las pruebas	selecciónelos y, a continuación, haga clic en Repetir pruebas seleccionadas.
Guarde el informe de sesión	haga clic en Generar informe.
Ver los registros de sesión	haga clic en Mostrar registro.
