Διαγνωστικός

Περιγραφή της λειτουργίας
Η λειτουργία Διαγνωστικός έλεγχος σάς επιτρέπει να ελέγχετε τη ροή που εκτελεί η συσκευή για τη συλλογή δεδομένων από το πεδίο και τη μετάδοσή τους στο cloud.

Απαιτήσεις

Πρόσβαση στη λειτουργία	Απεριόριστη
Τύπος συσκευών που υποστηρίζουν τη λειτουργία	Πύλες, Εξωτερικές μονάδες για αυτόματους διακόπτες, Ασφαλειοαποζεύκτες, διακόπτες μεταγωγής, Διακόπτες κυκλώματος (με εγκατεστημένη τη μονάδα επικοινωνίας Ekip Com Hub)
Κατάσταση συσκευής	Όποιος
Τύπος σύνδεσης με τη συσκευή	Σύνδεση σε δίκτυο Ethernet (Modbus TCP)

>> Για περισσότερες λεπτομέρειες σχετικά με τις υποστηριζόμενες συσκευές και τις απαιτήσεις για καθεμία, ανατρέξτε στο έγγραφο 9AKK108467A9238 που είναι διαθέσιμο εδώ.

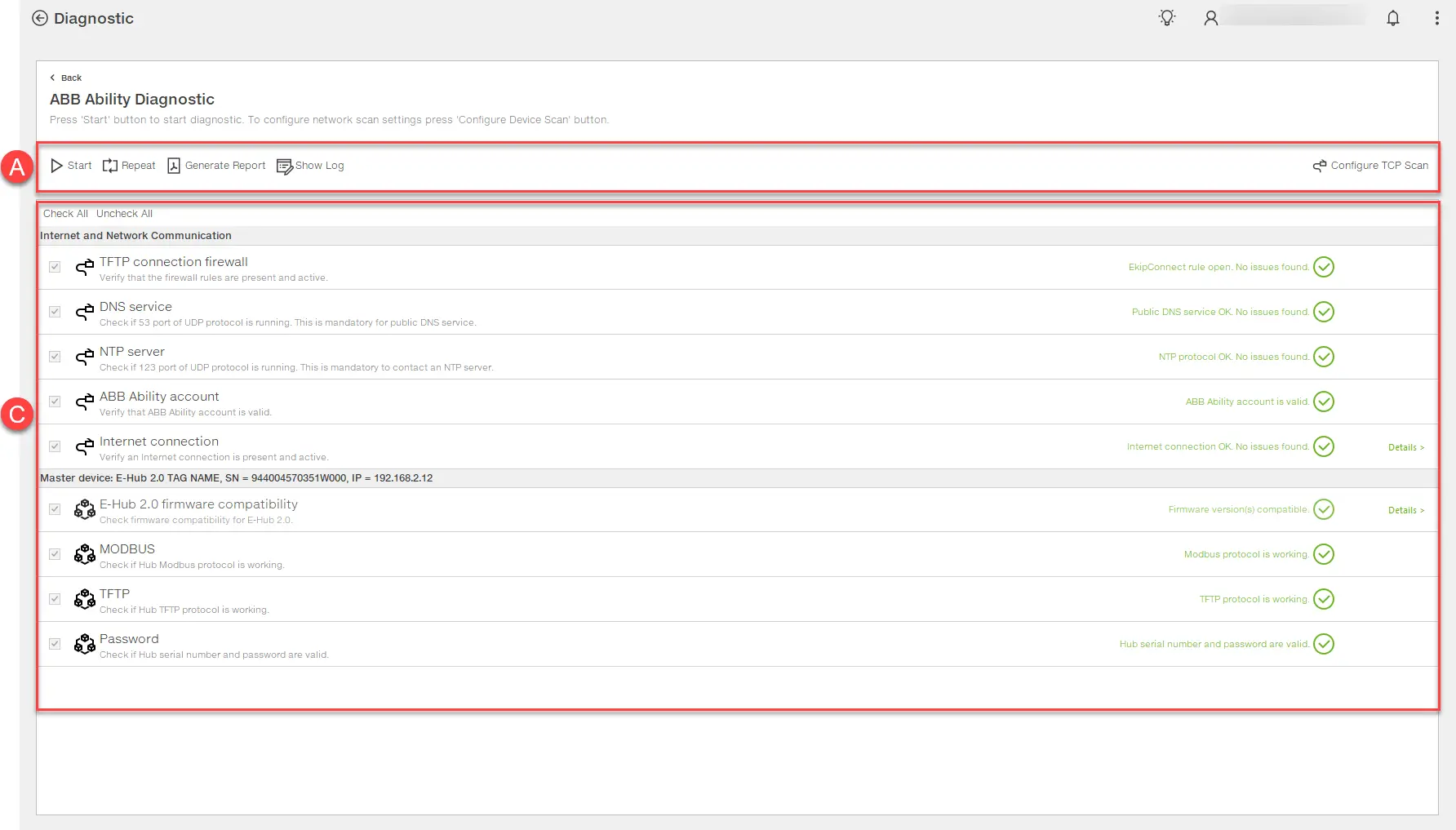

Πώς μοιάζει

Μέρος	Περιγραφή
Ένας	Κουμπιά στη σελίδα Έναρξη/Διακοπή: εκκινεί/διακόπτει την περίοδο λειτουργίας διαγνωστικών. Επανάληψη επιλεγμένων δοκιμών: επαναλαμβάνει τις επιλεγμένες δοκιμές. Δημιουργία αναφοράς: επιτρέπει την αποθήκευση της αναφοράς περιόδου λειτουργίας σε μορφή .pdf Εμφάνιση αρχείου καταγραφής: εμφανίζει τα αρχεία καταγραφής περιόδων λειτουργίας διαγνωστικών. Ρύθμιση παραμέτρων σάρωσης TCP: ανοίγει το παράθυρο για να ορίσετε τις παραμέτρους σάρωσης δικτύου TCP Ethernet
C	Λίστα δοκιμών συνεδρίας: : δοκιμαστική λειτουργία : η δοκιμή ολοκληρώθηκε με επιτυχία : η δοκιμή ολοκληρώθηκε με προβλήματα Λεπτομέρειες: εμφανίζει πρόσθετες πληροφορίες σχετικά με τη δοκιμή.

Μέρος

Περιγραφή

Ένας

Κουμπιά στη σελίδα

Έναρξη/Διακοπή: εκκινεί/διακόπτει την περίοδο λειτουργίας διαγνωστικών.
Επανάληψη επιλεγμένων δοκιμών: επαναλαμβάνει τις επιλεγμένες δοκιμές.
Δημιουργία αναφοράς: επιτρέπει την αποθήκευση της αναφοράς περιόδου λειτουργίας σε μορφή .pdf
Εμφάνιση αρχείου καταγραφής: εμφανίζει τα αρχεία καταγραφής περιόδων λειτουργίας διαγνωστικών.
Ρύθμιση παραμέτρων σάρωσης TCP: ανοίγει το παράθυρο για να ορίσετε τις παραμέτρους σάρωσης δικτύου TCP Ethernet

Λίστα δοκιμών συνεδρίας:

: δοκιμαστική λειτουργία
: η δοκιμή ολοκληρώθηκε με επιτυχία
: η δοκιμή ολοκληρώθηκε με προβλήματα
Λεπτομέρειες: εμφανίζει πρόσθετες πληροφορίες σχετικά με τη δοκιμή.

Εκτέλεση διαγνωστικής περιόδου λειτουργίας

Κάντε κλικ στο Διαμόρφωση σάρωσης TCP: ανοίγει το παράθυρο Ρυθμίσεις σάρωσης συσκευής .
Ορίστε τις παραμέτρους του δικτύου Ethernet TCP στο οποίο είναι συνδεδεμένη η συσκευή που πρόκειται να δοκιμαστεί και κάντε κλικ στο OK.
Κάντε κλικ στο Έναρξη: εμφανίζεται ένα παράθυρο που σας ζητά να ενεργοποιήσετε τη συνεδρία διαμόρφωσης στη συσκευή.
Ενεργοποιήστε χειροκίνητα τη συνεδρία στη συσκευή και, στη συνέχεια, κάντε κλικ στο OK.
Εάν σας ζητηθεί, στο παράθυρο Select Hub , επιλέξτε τη συσκευή που θα δοκιμαστεί.
Στο παράθυρο ABB Ability ENVIRONMENT , επιλέξτε το περιβάλλον χρήσης και, στη συνέχεια, κάντε κλικ στο OK: εμφανίζεται το παράθυρο Σύνδεση .
Σύνδεση: εμφανίζεται το παράθυρο Κωδικός πρόσβασης διανομέα με τον σειριακό αριθμό της συσκευής ήδη συμπληρωμένο.
Εισαγάγετε τον 16ψήφιο κωδικό πρόσβασης της συσκευής και, στη συνέχεια, κάντε κλικ στο OK: εμφανίζονται τα αποτελέσματα των δοκιμών που πραγματοποιήθηκαν.
Εάν είναι απαραίτητο, κάντε τα εξής:

Προς...	Τότε...
Επαναλάβετε τις δοκιμές	επιλέξτε τα και, στη συνέχεια, κάντε κλικ στο Επανάληψη επιλεγμένων δοκιμών.
Αποθήκευση της αναφοράς περιόδου λειτουργίας	κάντε κλικ στο Δημιουργία αναφοράς.
Προβολή των αρχείων καταγραφής περιόδων λειτουργίας	κάντε κλικ στο Εμφάνιση αρχείου καταγραφής.
