Diagnostisk

Beskrivelse af funktionen
Diagnosticeringsfunktionen giver dig mulighed for at kontrollere det flow, som enheden udfører for at indsamle data fra marken og overføre dem til skyen.

Krav

Adgang til funktionen	Ubegrænset
Type enheder, der understøtter funktionen	Gateways, Eksterne enheder til afbrydere, Sikringsafbrydere, omskifterafbrydere, Afbrydere (med Ekip Com Hub kommunikationsmodul installeret)
Enhedens status	Enhver
Type forbindelse til enheden	Forbindelse til Ethernet-netværk (Modbus TCP)

>> For flere detaljer om understøttede enheder og krav til hver af dem, henvises til dokument 9AKK108467A9238, der er tilgængeligt her.

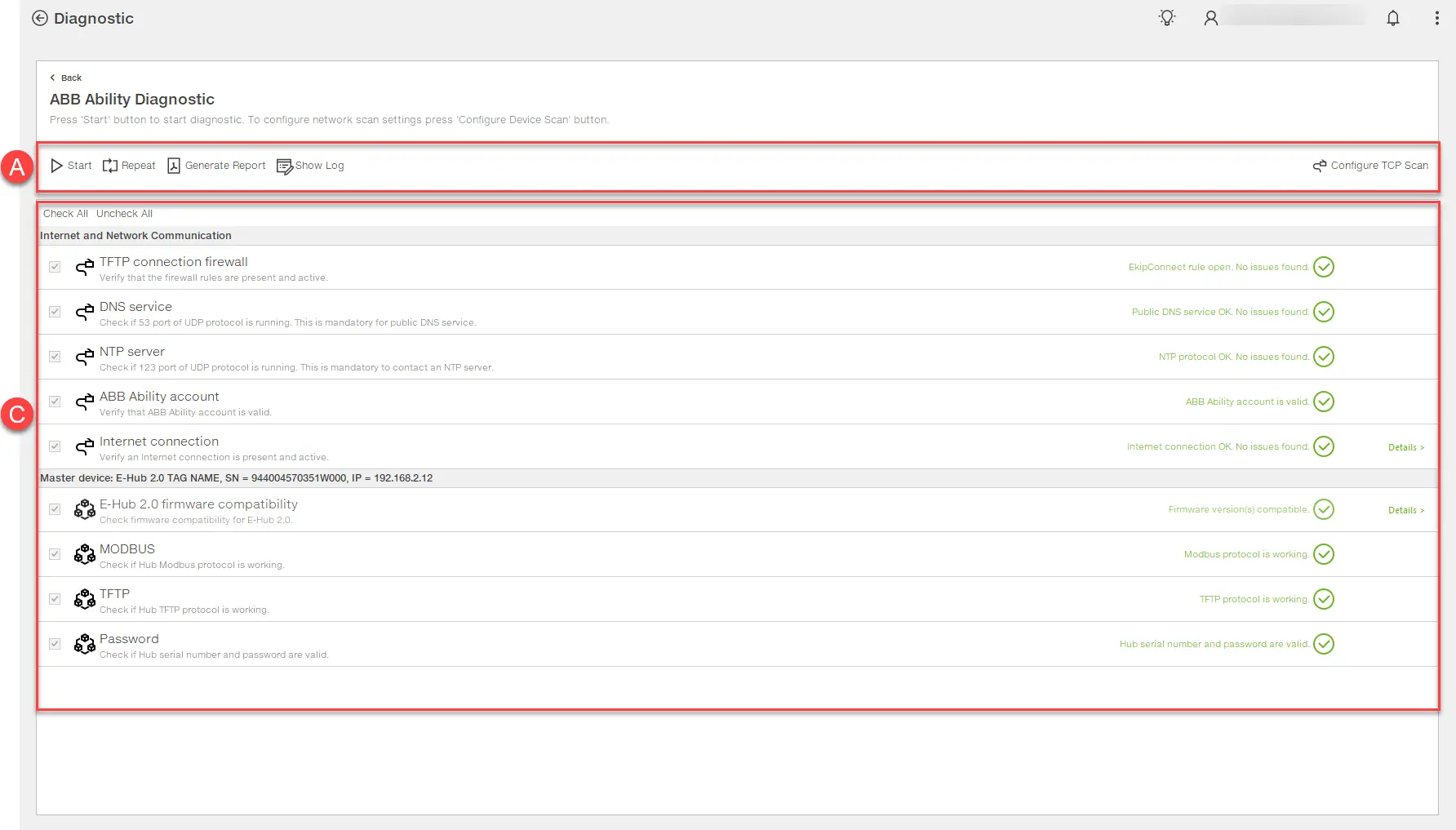

Sådan ser det ud

Del	Beskrivelse
En	Knapper på siden Start/Stop: Starter/stopper diagnosticeringssessionen. Gentag valgte tests: gentager de valgte tests. Generer rapport: gør det muligt at gemme sessionsrapporten i .pdf format Vis log: Viser logfilerne for diagnosticeringssessioner. Konfigurer TCP-scanning: Åbner vinduet for at indstille Ethernet TCP-netværksscanningsparametrene
C	Liste over sessionstest: : testkørsel : Test gennemført med succes : test afsluttet med problemer Detaljer: Viser yderligere oplysninger om testen.

Udfør en diagnosticeringssession

Klik på Konfigurer TCP-scanning: vinduet Indstillinger for enhedsscanning åbnes.
Indstil parametrene for det Ethernet TCP-netværk, som den enhed, der skal testes, er tilsluttet, og klik på OK.
Klik på Start: Der vises et vindue, hvor du bliver bedt om at aktivere konfigurationssessionen på enheden.
Aktiver sessionen manuelt på enheden, og klik derefter på OK.
Hvis du bliver bedt om det, skal du vælge den enhed, der skal testes, i vinduet Vælg hub .
I vinduet ABB Ability ENVIRONMENT skal du vælge brugsmiljøet og derefter klikke på OK: vinduet Log ind vises.
Log ind: Vinduet Hub-adgangskode vises med enhedens serienummer allerede udfyldt.
Indtast enhedens 16-cifrede adgangskode, og klik derefter på OK: resultaterne af de udførte test vises.
Gør om nødvendigt følgende:

Til...	Derpå...
Gentag testene	vælg dem, og klik derefter på Gentag valgte tests.
Gem sessionsrapporten	klik på Generer rapport.
Se sessionslogfilerne	klik på Vis log.
