Diagnostique

Description de la fonction
La fonction de diagnostic vous permet de vérifier le flux que l’appareil effectue pour collecter les données du terrain et les transmettre au cloud.

Exigences

Accès à la fonction	sans restriction
Type d’appareils prenant en charge la fonction	Passerelles, Unités externes pour disjoncteurs, Sectionneurs de fusibles, Commutateurs inverseurs, Disjoncteurs (avec module de communication Ekip Com Hub installé)
État de l’appareil	Quelconque
Type de connexion avec l’appareil	Connexion au réseau Ethernet (Modbus TCP)

>> Pour plus de détails sur les appareils pris en charge et les exigences pour chacun d’entre eux, veuillez vous référer au document 9AKK108467A9238 disponible ici.

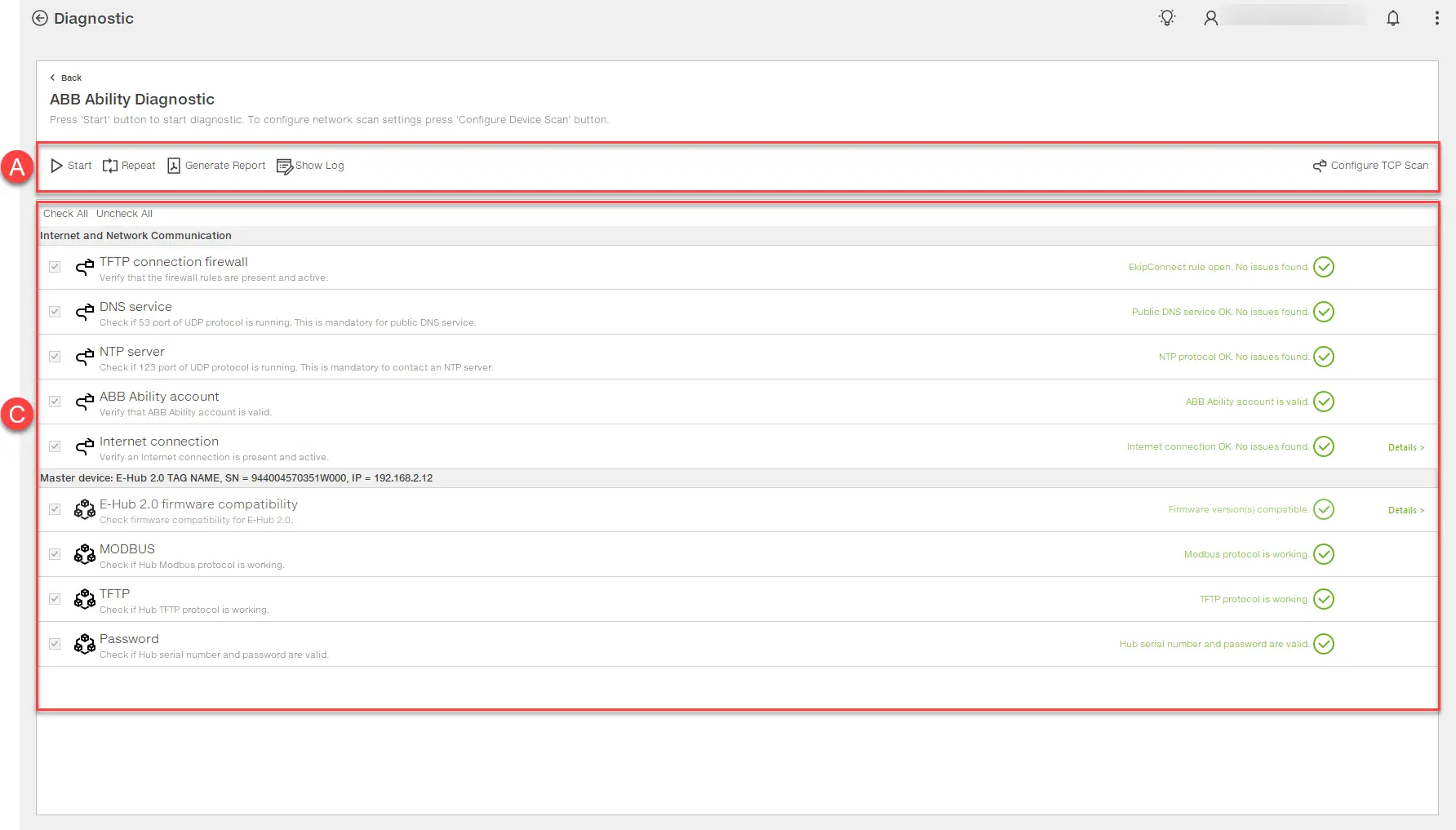

À quoi ça ressemble

Partie	Description
Un	Boutons sur la page Start/Stop : démarre/arrête la session de diagnostic. Répéter les tests sélectionnés : répète les tests sélectionnés. Générer un rapport : permet d’enregistrer le rapport de session au format .pdf Afficher le journal : affiche les journaux de session de diagnostic. Configurer l’analyse TCP : ouvre la fenêtre permettant de définir les paramètres d’analyse du réseau Ethernet TCP
C	Liste des tests de session : : test en cours : test réalisé avec succès : test terminé avec des problèmes Détails : affiche des informations supplémentaires sur le test.

Partie

Description

Boutons sur la page

Start/Stop : démarre/arrête la session de diagnostic.
Répéter les tests sélectionnés : répète les tests sélectionnés.
Générer un rapport : permet d’enregistrer le rapport de session au format .pdf
Afficher le journal : affiche les journaux de session de diagnostic.
Configurer l’analyse TCP : ouvre la fenêtre permettant de définir les paramètres d’analyse du réseau Ethernet TCP

Liste des tests de session :

: test en cours
: test réalisé avec succès
: test terminé avec des problèmes
Détails : affiche des informations supplémentaires sur le test.

Effectuer une session de diagnostic

Cliquez sur Configurer l’analyse TCP : la fenêtre des paramètres d’analyse de l’appareil s’ouvre.
Définissez les paramètres du réseau Ethernet TCP auquel l’appareil à tester est connecté et cliquez sur OK.
Cliquez sur Démarrer : une fenêtre apparaît vous demandant d’activer la session de configuration sur l’appareil.
Activez manuellement la session sur l’appareil, puis cliquez sur OK.
Si nécessaire, dans la fenêtre Sélectionner un concentrateur , sélectionnez l’appareil à tester.
Dans la fenêtre ABB Ability ENVIRONMENT , sélectionnez l’environnement d’utilisation, puis cliquez sur OK : la fenêtre Log in apparaît.
Se connecter : la fenêtre Mot de passe de la centrale apparaît avec le numéro de série de l’appareil déjà renseigné.
Entrez le mot de passe à 16 chiffres de l’appareil, puis cliquez sur OK : les résultats des tests effectués apparaissent.
Si nécessaire, procédez comme suit :

À...	Alors...
Répétez les tests	sélectionnez-les, puis cliquez sur Répéter les tests sélectionnés.
Enregistrer le rapport de session	cliquez sur Générer un rapport.
Afficher les journaux de session	cliquez sur Afficher le journal.
