诊断
功能描述
诊断功能允许您检查设备为从现场收集数据并将其传输到云而执行的流程。
诊断功能允许您检查设备为从现场收集数据并将其传输到云而执行的流程。
要求
| 访问功能 | Unrestricted |
|---|---|
| 支持该功能的设备类型 | 网关、断路器外部单元、熔断器隔离开关、转换开关、断路器（安装了 Ekip Com Hub 通信模块） |
| 设备状态 | 任何 |
| 与设备的连接类型 | 连接到以太网 （Modbus TCP） |
>> 有关支持的设备以及每种设备要求的更多详细信息，请参阅 此处提供的文档 9AKK108467A9238。

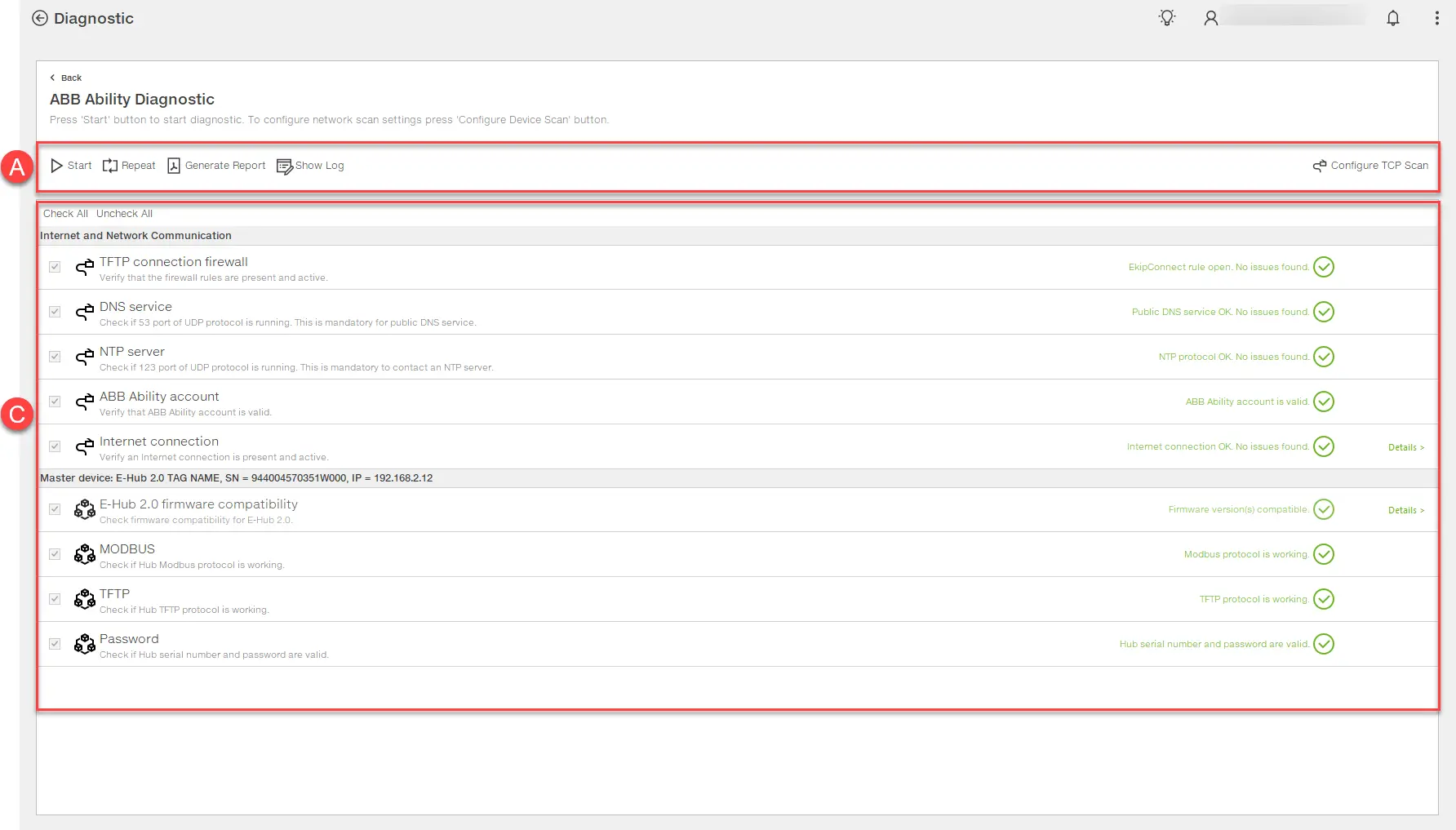

它是什么样子的
|
部分
|
描述 |
|---|---|
| 一个 | 页面上的按钮
|
| C | 会话测试列表：
|
执行诊断会话
- 单击 Configure TCP Scan：将打开 Device scan settings（设备扫描设置） 窗口。
- 设置待测设备所连接的以太网 TCP 网络的参数，然后单击 OK。
- 单击 Start：出现一个窗口，要求您在设备上启用配置会话。
- 在设备上手动启用会话，然后单击 OK。
- 如果需要，请在 Select Hub 窗口中选择要测试的设备。
- 在 ABB Ability ENVIRONMENT 窗口中，选择使用环境，然后单击 OK：出现 Log in 窗口。
- 登录：此时将显示 Hub 密码 窗口，其中已填写设备的序列号。
- 输入设备的 16 位密码，然后单击 OK：显示执行的测试结果。
- 如有必要，请执行以下操作：
|
自。。。
|
然后。。。 |
|---|---|
| 重复测试 | 选择它们，然后单击 Repeat Selected Tests。 |
| 保存会话报告 | 单击 Generate Report（生成报告）。 |
| 查看会话日志 | 单击 Show Log（显示日志）。 |
