Diagnostikos

Funkcijos aprašymas
Diagnostikos funkcija leidžia patikrinti srautą, kurį įrenginys atlieka, kad surinktų duomenis iš lauko ir perduotų juos į debesį.

Reikalavimus

Prieiga prie funkcijos	Neribota
Įrenginių, palaikančių šią funkciją, tipas	Vartai, Išoriniai grandinės pertraukiklių blokai, saugiklių atjungikliai, perjungimo jungikliai, grandinės pertraukikliai (su įmontuotu "Ekip Com Hub" ryšio moduliu)
Įrenginio būsena	Betkuris
Ryšio su įrenginiu tipas	Prisijungimas prie Ethernet tinklo (Modbus TCP)

>> Daugiau informacijos apie palaikomus įrenginius ir reikalavimus kiekvienam iš jų rasite dokumente 9AKK108467A9238, kurį rasite čia.

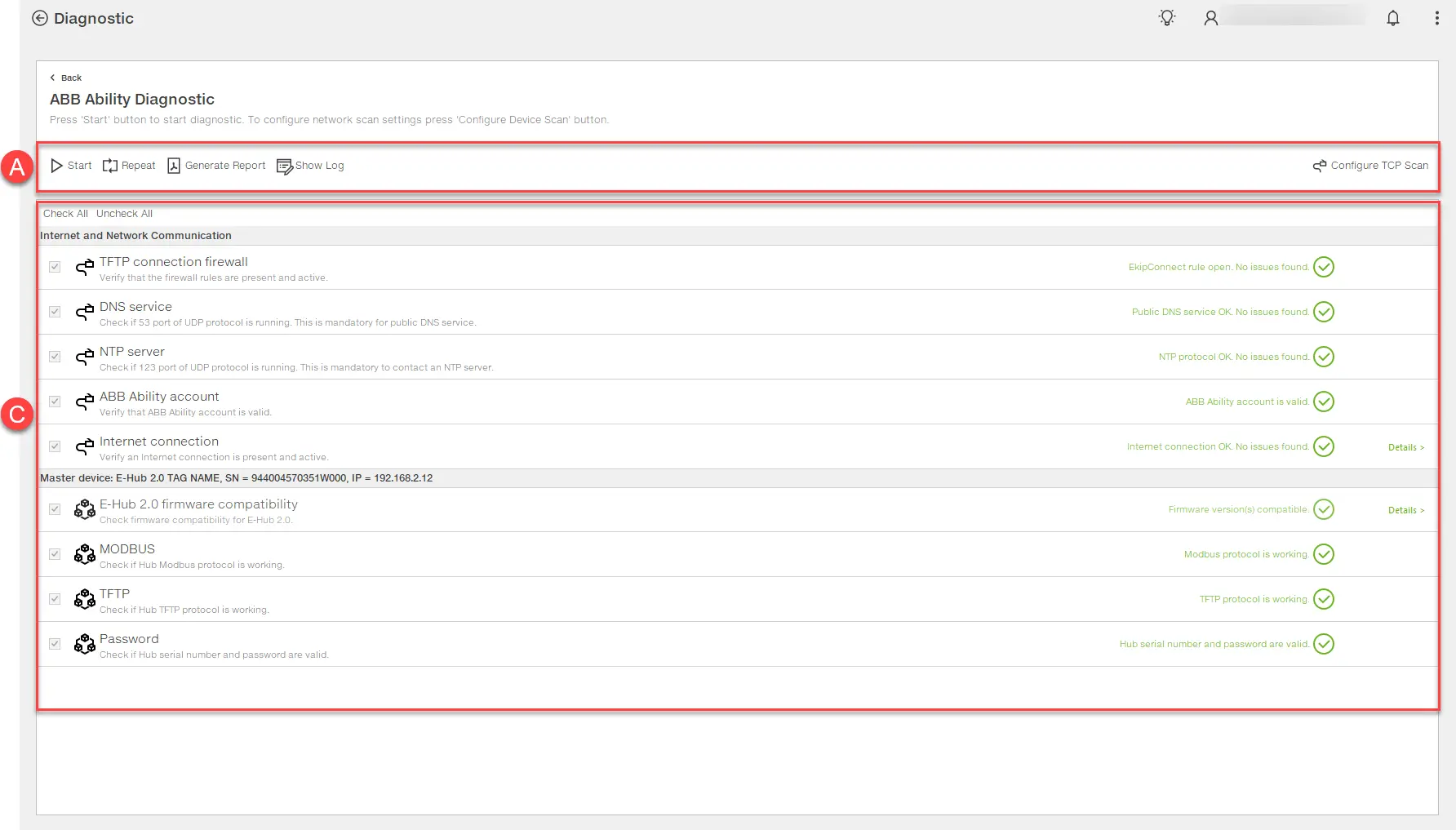

Kaip tai atrodo

Dalis	Apibūdinimas
A	Mygtukai puslapyje Start/Stop: pradeda / sustabdo diagnostikos seansą. Pakartokite pasirinktus testus: pakartojami pasirinkti testai. Generuoti ataskaitą: leidžia išsaugoti seanso ataskaitą .pdf formatu Show Log: rodo diagnostikos seansų žurnalus. Konfigūruoti TCP nuskaitymą: atidaro langą, kad nustatytumėte Ethernet TCP tinklo nuskaitymo parametrus
C	Seanso bandymų sąrašas: : bandomasis važiavimas : bandymas sėkmingai baigtas : testas baigtas su problemomis Išsami informacija: rodoma papildoma informacija apie bandymą.

Atlikite diagnostikos seansą

Spustelėkite Konfigūruoti TCP nuskaitymą: atsidaro įrenginio nuskaitymo nustatymų langas.
Nustatykite Ethernet TCP tinklo, prie kurio prijungtas bandomasis įrenginys, parametrus ir spustelėkite Gerai.
Spustelėkite Pradėti: pasirodo langas, kuriame prašoma įjungti konfigūravimo sesiją įrenginyje.
Rankiniu būdu įjunkite seansą įrenginyje, tada spustelėkite Gerai.
Jei prašoma, lange Pasirinkti koncentratorių pasirinkite įrenginį, kurį norite išbandyti.
"ABB Ability ENVIRONMENT" lange pasirinkite naudojimo aplinką, tada spustelėkite Gerai: pasirodys prisijungimo langas.
Prisijunkite: pasirodo "Hub" slaptažodžio langas su jau užpildyto įrenginio serijos numeriu.
Įveskite 16 skaitmenų įrenginio slaptažodį, tada spustelėkite Gerai: rodomi atliktų bandymų rezultatai.
Jei reikia, atlikite šiuos veiksmus:

Į...	Paskiaus...
Pakartoti bandymus	pasirinkite juos, tada spustelėkite Pakartokite pasirinktus testus.
Seanso ataskaitos įrašymas	spustelėkite Generuoti ataskaitą.
Seansų žurnalų peržiūra	spustelėkite Rodyti žurnalą.
