Diagnostyczny

Opis funkcji
Funkcja Diagnostic pozwala sprawdzić przepływ, jaki wykonuje urządzenie w celu zebrania danych z pola i przesłania ich do chmury.

Wymagania

Dostęp do funkcji	Nieograniczony
Rodzaj urządzeń, które obsługują tę funkcję	Bramki, Jednostki zewnętrzne do wyłączników, Rozłączniki bezpiecznikowe, rozłączniki przełączające, Wyłączniki (z zainstalowanym modułem komunikacyjnym Ekip Com Hub)
Stan urządzenia	Jakikolwiek
Rodzaj połączenia z urządzeniem	Podłączenie do sieci Ethernet (Modbus TCP)

>> Aby uzyskać więcej informacji na temat obsługiwanych urządzeń i wymagań dla każdego z nich, zapoznaj się z dokumentem 9AKK108467A9238 dostępnym tutaj.

Jak to wygląda

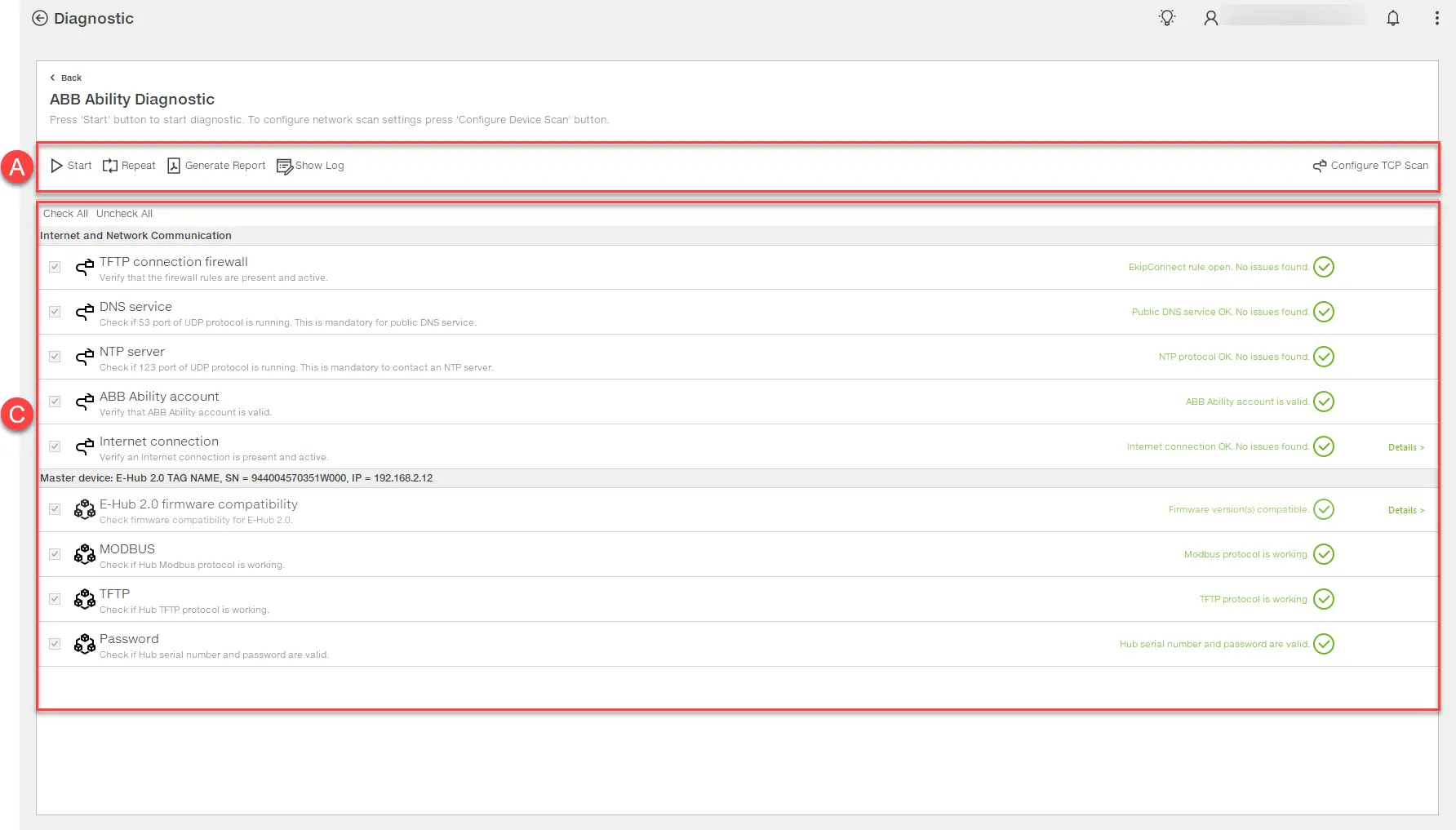

Część	Opis
A	Przyciski na stronie Start/Stop: uruchamia/zatrzymuje sesję diagnostyczną. Powtórz wybrane testy: powtarza wybrane testy. Generuj raport: umożliwia zapisanie raportu z sesji w formacie .pdf Pokaż dziennik: wyświetla dzienniki sesji diagnostycznej. Konfiguruj skanowanie TCP: otwiera okno do ustawiania parametrów skanowania sieci Ethernet TCP
C	Lista testów sesyjnych: : Uruchomienie testowe : test zakończony pomyślnie : test zakończony z problemami Szczegóły: pokazuje dodatkowe informacje o teście.

Wykonywanie sesji diagnostycznej

Kliknij Konfiguruj skanowanie TCP: otworzy się okno Ustawienia skanowania urządzenia .
Ustaw parametry sieci Ethernet TCP, do której podłączone jest testowane urządzenie i kliknij OK.
Kliknij Start: pojawi się okno z prośbą o włączenie sesji konfiguracyjnej na urządzeniu.
Ręcznie włącz sesję na urządzeniu, a następnie kliknij OK.
W razie potrzeby w oknie Wybierz koncentrator wybierz urządzenie, które ma zostać przetestowane.
W oknie ABB Ability ENVIRONMENT wybierz środowisko użytkowania, a następnie kliknij OK: pojawi się okno Logowanie .
Zaloguj się: Pojawi się okno Hub Password z już wypełnionym numerem seryjnym urządzenia.
Wprowadź 16-cyfrowe hasło urządzenia, a następnie kliknij OK: pojawią się wyniki przeprowadzonych testów.
W razie potrzeby wykonaj następujące czynności:

Do...	Wtedy...
Powtórz testy	wybierz je, a następnie kliknij Powtórz wybrane testy.
Zapisywanie raportu z sesji	kliknij Generuj raport.
Wyświetlanie dzienników sesji	kliknij Pokaż dziennik.
