Diagnóstico

Descrição da função
A função Diagnóstico permite verificar o fluxo que o dispositivo realiza para coletar dados do campo e transmiti-los para a nuvem.

Requisitos

Acesso à função	Irrestrito
Tipo de dispositivos que suportam a função	Gateways, Unidades externas para disjuntores, Fusíveis-seccionadores, interruptores de comutação, Disjuntores (com módulo de comunicação Ekip Com Hub instalado)
Status do dispositivo	Qualquer
Tipo de conexão com o dispositivo	Conexão à rede Ethernet (Modbus TCP)

>> Para obter mais detalhes sobre os dispositivos suportados e os requisitos para cada um, consulte o documento 9AKK108467A9238 disponível aqui.

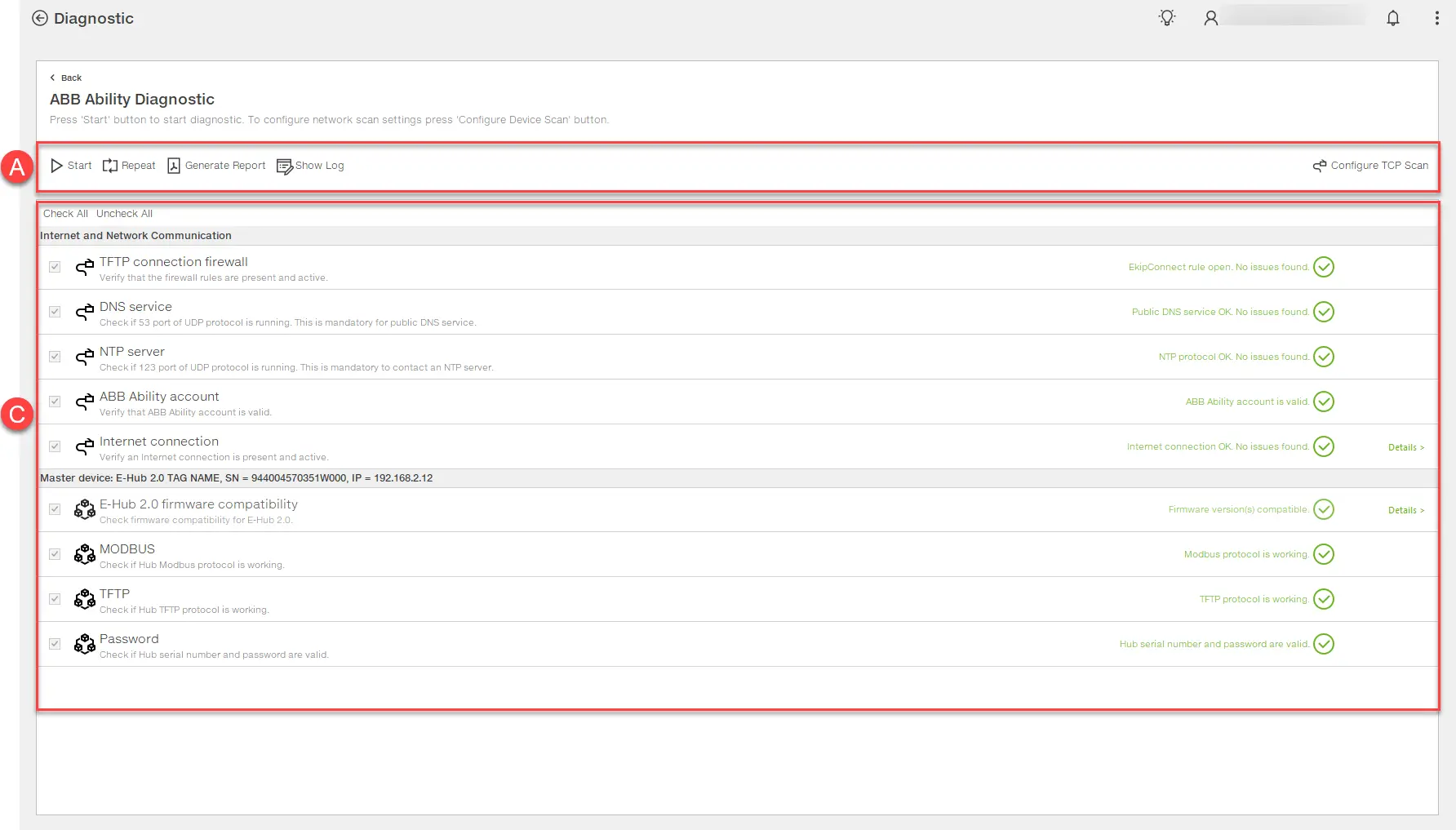

Como é

Parte	Descrição
Um	Botões na página Iniciar/Parar: inicia/interrompe a sessão de diagnóstico. Repetir testes selecionados: repete os testes selecionados. Gerar relatório: permite que o relatório da sessão seja salvo em .pdf formato Show Log: exibe os logs da sessão de diagnóstico. Configurar TCP Scan: abre a janela para definir os parâmetros de varredura de rede Ethernet TCP
C	Lista de testes de sessão: : execução de teste : teste concluído com sucesso : teste concluído com problemas Detalhes: mostra informações adicionais sobre o teste.

Executar uma sessão de diagnóstico

Clique em Configurar TCP Scan: a janela Configurações de verificação do dispositivo é aberta.
Defina os parâmetros da rede Ethernet TCP à qual o dispositivo a ser testado está conectado e clique em OK.
Clique em Iniciar: aparece uma janela solicitando que você habilite a sessão de configuração no dispositivo.
Ative manualmente a sessão no dispositivo e clique em OK.
Se solicitado, na janela Selecionar Hub , selecione o dispositivo a ser testado.
Na janela ABB Ability ENVIRONMENT , selecione o ambiente de uso e clique em OK: a janela Login é exibida.
Login: a janela Senha do Hub aparece com o número de série do dispositivo já preenchido.
Digite a senha de 16 dígitos do dispositivo e clique em OK: aparecem os resultados dos testes realizados.
Se necessário, faça o seguinte:

Para...	Então...
Repita os testes	selecione-os e clique em Repetir testes selecionados.
Salve o relatório da sessão	clique em Gerar relatório.
Exibir os logs de sessão	clique em Mostrar registro.
