Chẩn đoán

Mô tả chức năng

Chức năng Chẩn đoán cho phép bạn kiểm tra luồng mà thiết bị thực hiện để thu thập dữ liệu từ hiện trường và truyền lên đám mây.

Truy cập vào chức năng	Không hạn chế
Loại thiết bị hỗ trợ chức năng	Cổng, Thiết bị bên ngoài cho bộ ngắt mạch, Bộ ngắt cầu chì, công tắc chuyển đổi, Bộ ngắt mạch (có cài đặt mô-đun giao tiếp Ekip Com Hub)
Trạng thái thiết bị	Bất kì
Loại kết nối với thiết bị	Kết nối với mạng Ethernet (Modbus TCP)

>> Để biết thêm chi tiết về các thiết bị được hỗ trợ và yêu cầu cho từng thiết bị, vui lòng tham khảo tài liệu 9AKK108467A9238 có sẵn tại đây.

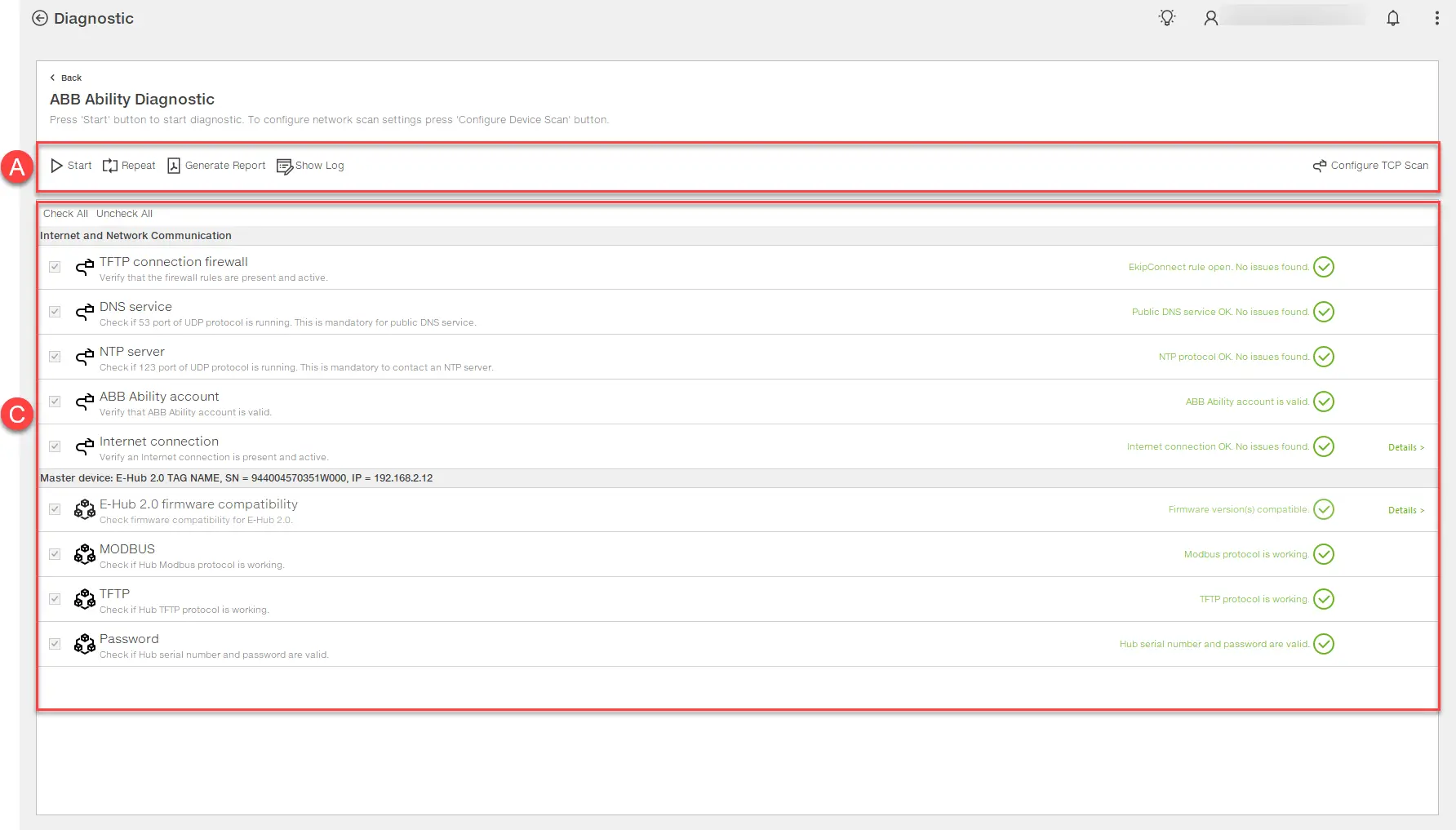

Phần	Sự miêu tả
Một	Các nút trên trang Bắt đầu / Dừng: bắt đầu / dừng phiên chẩn đoán. Lặp lại các bài kiểm tra đã chọn: lặp lại các bài kiểm tra đã chọn. Tạo báo cáo: cho phép lưu báo cáo phiên ở định dạng .pdf Hiển thị nhật ký: hiển thị nhật ký phiên chẩn đoán. Định cấu hình TCP Scan: mở cửa sổ để đặt các thông số Scanning mạng Ethernet TCP
C	Danh sách kiểm tra phiên: : chạy thử : bài kiểm tra đã hoàn thành thành công : kiểm tra hoàn thành với các vấn đề Chi tiết: hiển thị thông tin bổ sung về bài kiểm tra.

Nhấp vào Định cấu hình quét TCP: cửa sổ Cài đặt quét thiết bị sẽ mở ra.
Đặt các thông số của mạng Ethernet TCP mà thiết bị được kiểm tra được kết nối và nhấp vào OK.
Nhấp vào Bắt đầu: một cửa sổ xuất hiện yêu cầu bạn bật phiên cấu hình trên thiết bị.
Bật phiên trên thiết bị theo cách thủ công, sau đó nhấp vào OK.
Nếu được yêu cầu, trong cửa sổ Chọn Hub , hãy chọn thiết bị cần kiểm tra.
Trong cửa sổ MÔI TRƯỜNG KHẢ NĂNG ABB , chọn môi trường sử dụng, sau đó nhấp vào OK: cửa sổ Đăng nhập xuất hiện.
Đăng nhập: cửa sổ Mật khẩu trung tâm xuất hiện với số sê-ri của thiết bị đã được điền.
Nhập mật khẩu gồm 16 chữ số của thiết bị, sau đó nhấp vào OK: kết quả của các bài kiểm tra được thực hiện sẽ xuất hiện.
Nếu cần, hãy làm như sau:

Đến...	Sau đó...
Lặp lại các bài kiểm tra	chọn chúng, sau đó nhấp vào Lặp lại các bài kiểm tra đã chọn.
Lưu báo cáo phiên	nhấp vào Tạo báo cáo.
Xem nhật ký phiên	nhấp vào Hiển thị nhật ký.
