Діагностичний

Опис функції
Функція «Діагностика» дозволяє перевірити потік, який виконує пристрій для збору даних з поля та передачі їх у хмару.

Вимоги

Доступ до функції	Unrestricted
Тип пристроїв, що підтримують функцію	Шлюзи, Зовнішні блоки для автоматичних вимикачів, Запобіжники-роз'єднувачі, Перемикачі, Автоматичні вимикачі (з встановленим комунікаційним модулем Ekip Com Hub)
Статус пристрою	Будь-які
Тип з'єднання з пристроєм	Підключення до мережі Ethernet (Modbus TCP)

>> Для отримання додаткової інформації про підтримувані пристрої та вимоги для кожного з них зверніться до документа 9AKK108467A9238, доступного тут.

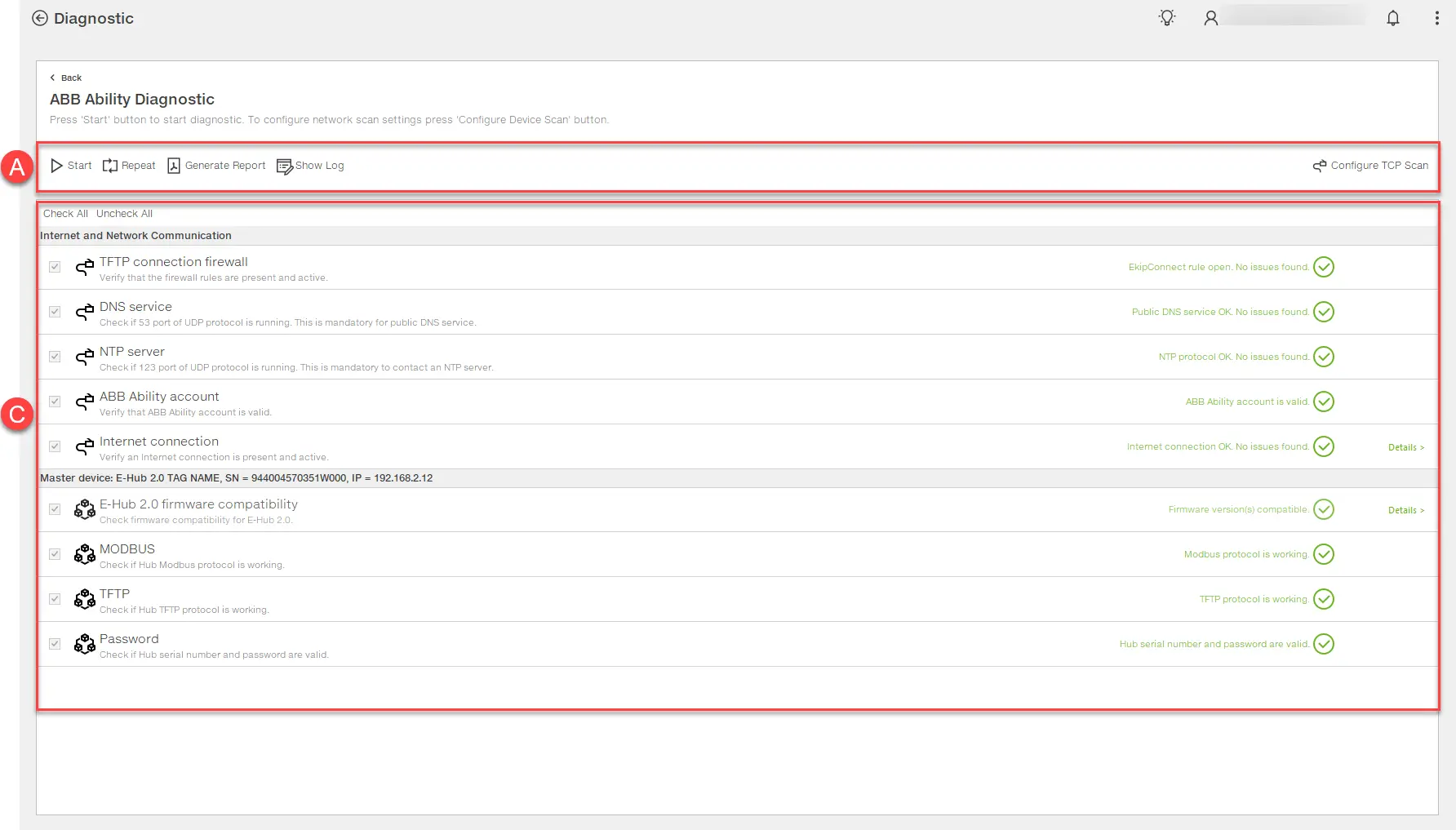

Як виглядає

Частина	Опис
A	Кнопки на сторінці Start/Stop: починає/зупиняє сеанс діагностики. Повторити вибрані тести: повторює вибрані тести. Створити звіт: дозволяє зберігати звіт про сеанс у форматі .pdf Show Log: відображає журнали сеансів діагностики. Налаштувати сканування TCP: відкриває вікно для встановлення параметрів сканування мережі Ethernet TCP
C	Список тестів сесії: : тестовий запуск : тест успішно завершено : тест завершено з проблемами Деталі: показує додаткову інформацію про тест.

Частина

Опис

Кнопки на сторінці

Start/Stop: починає/зупиняє сеанс діагностики.
Повторити вибрані тести: повторює вибрані тести.
Створити звіт: дозволяє зберігати звіт про сеанс у форматі .pdf
Show Log: відображає журнали сеансів діагностики.
Налаштувати сканування TCP: відкриває вікно для встановлення параметрів сканування мережі Ethernet TCP

Список тестів сесії:

Проведення діагностичного сеансу

Натисніть « Налаштувати сканування TCP»: відкриється вікно налаштувань сканування пристрою .
Задайте параметри мережі Ethernet TCP, до якої підключено пристрій, що тестується, і натисніть на ОК.
Натисніть на Пуск: з'явиться вікно з проханням включити сеанс конфігурації на пристрої.
Вручну увімкніть сеанс на пристрої, а потім натисніть OK.
За запитом у вікні Вибір хаба виберіть пристрій для тестування.
У вікні ABB Ability ENVIRONMENT виберіть середовище використання, а потім натисніть OK: з'явиться вікно Log in .
Авторизуйтесь: з'явиться вікно Пароль хаба з уже заповненим серійним номером пристрою.
Введіть 16-значний пароль пристрою, після чого натисніть на ОК: з'являться результати проведених тестів.
При необхідності зробіть наступне:

До...	То...
Повторіть тести	виберіть їх, а потім натисніть « Повторити вибрані тести».
Збереження звіту за сеансом	натисніть « Створити звіт».
Перегляд журналів сесій	натисніть « Показати журнал».
