Диагностика

Описание на функцията
Функцията за диагностика ви позволява да проверите потока, който устройството извършва, за да събира данни от полето и да ги предава в облака.

Изисквания

Достъп до функцията	Неограничен
Тип устройства, които поддържат функцията	Шлюзове, Външни блокове за прекъсвачи, Предпазители-разединители, превключватели, Прекъсвачи (с инсталиран комуникационен модул Ekip Com Hub)
Състояние на устройството	Всякакъв
Тип връзка с устройството	Връзка към Ethernet мрежа (Modbus TCP)

>> За повече подробности относно поддържаните устройства и изискванията за всяко от тях, моля, вижте документ 9AKK108467A9238, достъпен тук.

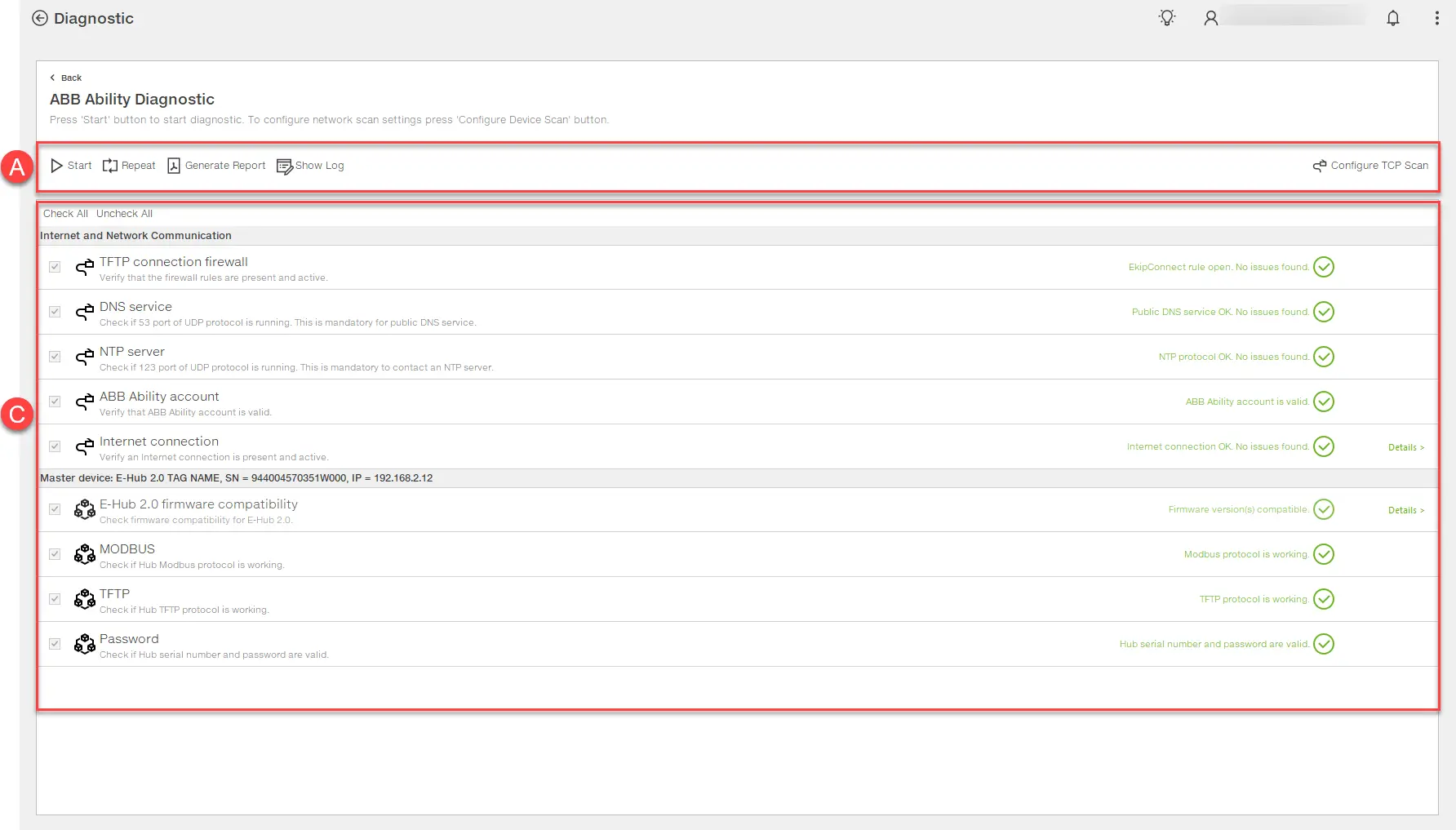

Как изглежда

Част	Описание
Една	Бутони на страницата Старт/Стоп: стартира/спира диагностичната сесия. Повтаряне на избраните тестове: повтаря избраните тестове. Генериране на отчет: позволява отчетът за сесията да бъде запазен в .pdf формат Показване на регистрационния файл: показва регистрационните файлове на диагностичните сесии. Конфигуриране на TCP сканиране: отваря прозореца за задаване на параметрите за сканиране на Ethernet TCP мрежа
C	Списък с тестови сесии: : тестово изпълнение : тестът е завършен успешно : тестът е завършен с проблеми Подробности: показва допълнителна информация за теста.

Част

Описание

Една

Бутони на страницата

Старт/Стоп: стартира/спира диагностичната сесия.
Повтаряне на избраните тестове: повтаря избраните тестове.
Генериране на отчет: позволява отчетът за сесията да бъде запазен в .pdf формат
Показване на регистрационния файл: показва регистрационните файлове на диагностичните сесии.
Конфигуриране на TCP сканиране: отваря прозореца за задаване на параметрите за сканиране на Ethernet TCP мрежа

Списък с тестови сесии:

: тестово изпълнение
: тестът е завършен успешно
: тестът е завършен с проблеми
Подробности: показва допълнителна информация за теста.

Извършване на диагностична сесия

Кликнете върху Конфигуриране на TCP сканиране: отваря се прозорецът Настройки за сканиране на устройството .
Задайте параметрите на Ethernet TCP мрежата, към която е свързано устройството, което ще се тества, и щракнете върху OK.
Кликнете върху Старт: появява се прозорец с молба да активирате конфигурационната сесия на устройството.
Ръчно активирайте сесията на устройството, след което щракнете върху OK.
Ако е поискано, в прозореца Избор на концентратор изберете устройството, което ще бъде тествано.
В прозореца ABB Ability ENVIRONMENT изберете средата за използване, след което щракнете върху OK: появява се прозорецът Вход .
Влизане: Появява се прозорецът Hub Password с вече попълнения сериен номер на устройството.
Въведете 16-цифрената парола на устройството, след което щракнете върху OK: появяват се резултатите от извършените тестове.
Ако е необходимо, направете следното:

Да...	Тогава...
Повторете тестовете	изберете ги, след което щракнете върху Повторете избраните тестове.
Запазване на отчета за сесията	кликнете върху Генериране на отчет.
Преглед на дневниците на сесиите	кликнете върху Покажи дневника.
