Diagnostika

Start/Stop: alustab/lõpetab diagnostika sessiooni.
Korda valitud teste: kordab valitud teste.
Genereeri aruanne: võimaldab sessiooniraportit salvestada .pdf formaadis
Näita logi: kuvab diagnostika sessioonilogid.
Seadista TCP Scan: avab akna Etherneti TCP võrgu Scanning parameetrite seadistamiseks

Funktsiooni kirjeldus

Diagnostikafunktsioon võimaldab kontrollida seadme voogu, et koguda andmeid väljast ja edastada need pilve.

Ligipääs	funktsioonile Piiranguteta
Seadmete tüüp, mis seda funktsiooni toetavad	Lüüsid, välisseadmed kaitselülititele, kaitselülitid, vahetuslülitid, kaitselülitid (koos Ekip Com Hubi kommunikatsioonimooduliga)
Seadme staatus	Mistahes
Ühenduse tüüp seadmega	Ühendus Etherneti võrguga (Modbus TCP)

>> Lisateabe saamiseks toetatud seadmete ja nõuete kohta vaadake palun dokumenti 9AKK108467A9238, mis on saadaval siin.

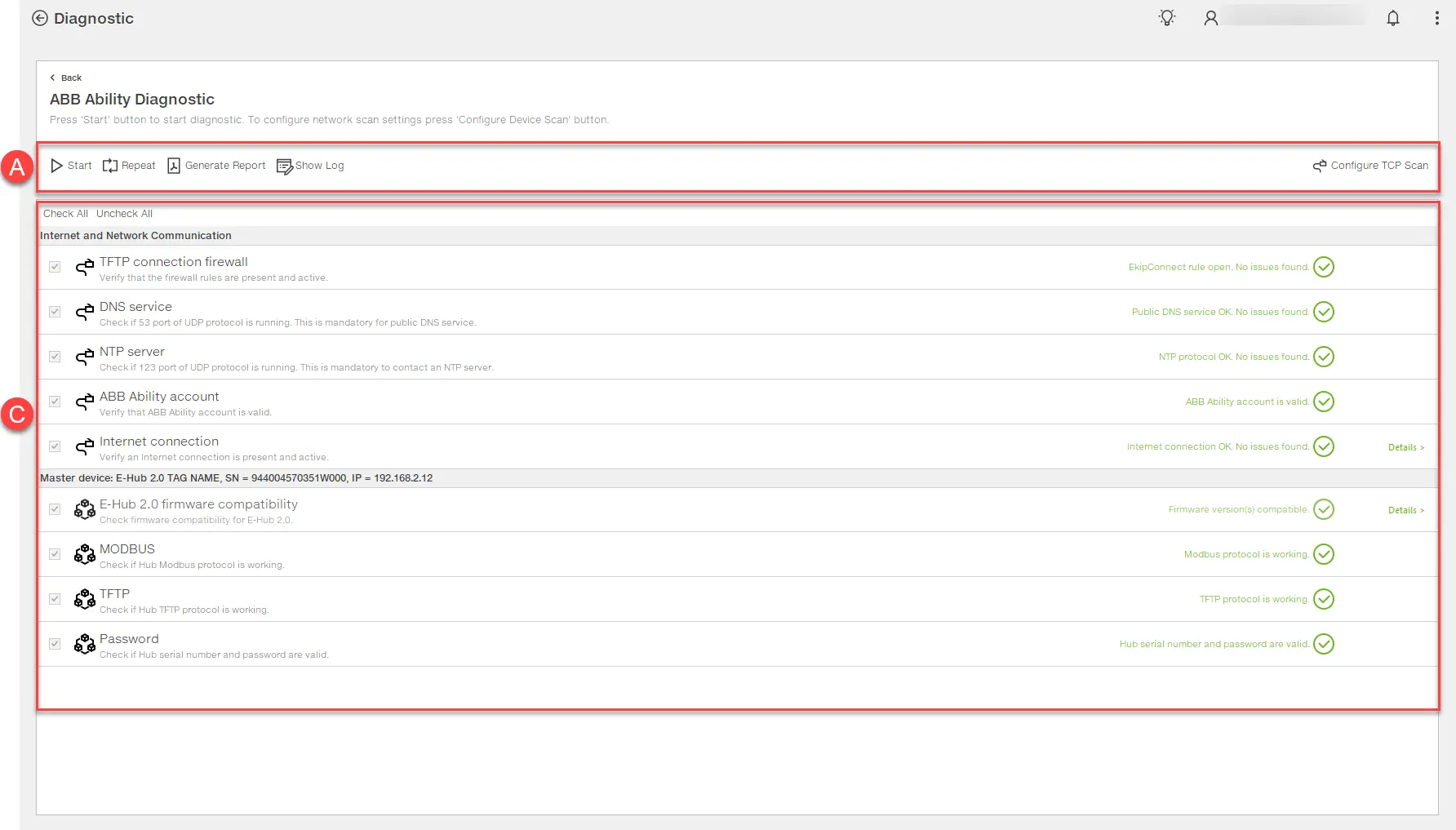

Osa	Kirjeldus
A	Nupud lehel Start/Stop: alustab/lõpetab diagnostika sessiooni. Korda valitud teste: kordab valitud teste. Genereeri aruanne: võimaldab sessiooniraportit salvestada .pdf formaadis Näita logi: kuvab diagnostika sessioonilogid. Seadista TCP Scan: avab akna Etherneti TCP võrgu Scanning parameetrite seadistamiseks
C	Sessioonitestide nimekiri: : testjooks : test edukalt sooritatud : test lõpetatud probleemidega Detailid: näitab lisainfot testi kohta.

Klõpsa TCP Scani seadistamisel: avaneb Seadme skaneerimise seadete aken.
Määra Etherneti TCP võrgu parameetrid, millega testitav seade on ühendatud, ja klõpsa OK.
Vajuta Start: ilmub aken, mis palub sul seadmes seadistamise sessiooni lubada.
Lülita sessioon seadmes käsitsi sisse ja klõpsa OK.
Kui soovitakse, vali Select Hub aknas testitav seade.
ABB võimekuse KESKKONNA aknas vali kasutuskeskkond ja klõpsa OK: avaneb sisselogimise aken.
Logi sisse: Hub Passwordi aken ilmub, kus seadme seerianumber on juba täidetud.
Sisesta seadme 16-kohaline parool, seejärel klõpsa OK: testide tulemused ilmuvad.
Vajadusel tee järgmist:

Et...	Siis...
korda teste	vali need, seejärel klõpsa "Korda valitud teste".
Salvesta sessiooniaruanne	klõpsa Generate Report.
Vaata sessioonilogisid	klõpsa "Näita logi".
