Yük Atma: neye benziyor

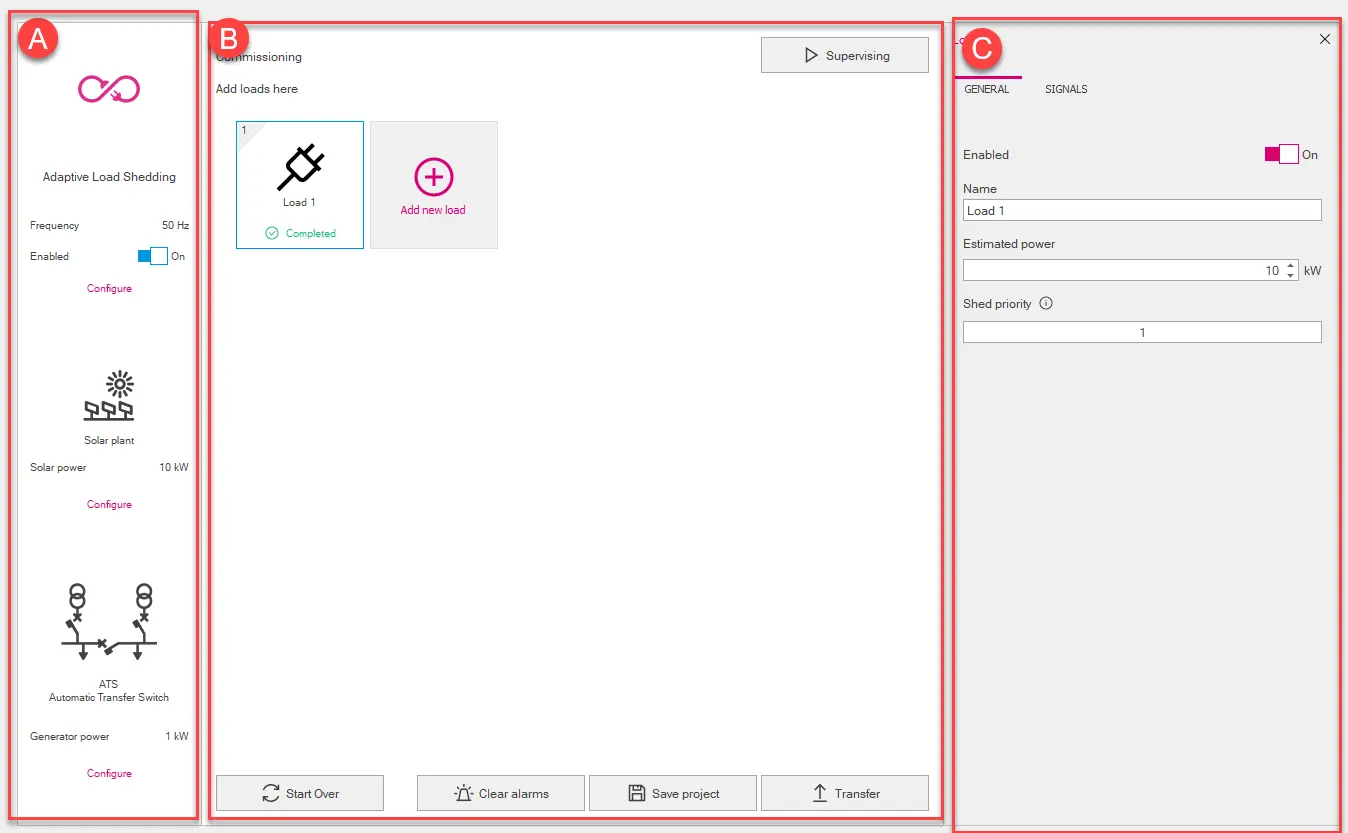

Kısım	Açıklama
A	Fonksiyon: Yük Atma alanı. Aşağıdaki unsurları içerir: Yük Atma işlevini etkinleştirmek ve devre dışı bırakmak için komut [C]'deki Yük Atma'da işlev parametrelerini görüntülemek ve değiştirmek için Yapılandır düğmesine basın. (yalnızca Uyarlanabilir yük atma için) düğmesi [C]'de güneş enerjisi sisteminin parametrelerini görüntülemek için yapılandırın. (yalnızca Uyarlanabilir yük atma için) düğmesi [C]'deki Otomatik Aktarım Anahtarının parametrelerini görüntülemek için yapılandırın.
B	Yükler alanı. Aşağıdaki unsurları içerir: Her yükün grafiksel gösterimi (Yükün grafiksel gösterimi) (yalnızca Uyarlanabilir yük atma için) düğmesi Gözetim sayfasına erişmek için Gözetim (Sayfa Gözetimi) Yük eklemek için Yeni yük ekle düğmesine basın Başka bir proje açmak veya yeni bir proje oluşturmak için Döküm düğmesine basın düğmesi Alarmları sıfırla sayfasında görünen tüm yüklerin alarmlarını sıfırlamak için Denetim. Projeyi PC'ye .lds formatında kaydetmek için Projeyi Kaydet düğmesine basın. Not: .lds biçimi, yalnızca Ekip Connect ile okunabilen özel bir biçimdir. Konfigürasyonu cihaza aktarmak için Aktar düğmesine basın
C	[A] veya [B]'de seçilen elemanın parametreleri için alan (Yük Atma: parametreler)

Kısım

Açıklama

Fonksiyon: Yük Atma alanı. Aşağıdaki unsurları içerir:

Yük Atma işlevini etkinleştirmek ve devre dışı bırakmak için komut
[C]'deki Yük Atma'da işlev parametrelerini görüntülemek ve değiştirmek için Yapılandır düğmesine basın.
(yalnızca Uyarlanabilir yük atma için) düğmesi [C]'de güneş enerjisi sisteminin parametrelerini görüntülemek için yapılandırın.
(yalnızca Uyarlanabilir yük atma için) düğmesi [C]'deki Otomatik Aktarım Anahtarının parametrelerini görüntülemek için yapılandırın.

Yükler alanı. Aşağıdaki unsurları içerir:

Her yükün grafiksel gösterimi (Yükün grafiksel gösterimi)
(yalnızca Uyarlanabilir yük atma için) düğmesi Gözetim sayfasına erişmek için Gözetim (Sayfa Gözetimi)
Yük eklemek için Yeni yük ekle düğmesine basın
Başka bir proje açmak veya yeni bir proje oluşturmak için Döküm düğmesine basın
düğmesi Alarmları sıfırla sayfasında görünen tüm yüklerin alarmlarını sıfırlamak için Denetim.
Projeyi PC'ye .lds formatında kaydetmek için Projeyi Kaydet düğmesine basın.

Not: .lds biçimi, yalnızca Ekip Connect ile okunabilen özel bir biçimdir.

[A] veya [B]'de seçilen elemanın parametreleri için alan (Yük Atma: parametreler)

Kısım	Açıklama
A	Atanmış bağlantı kesme önceliği
B	Yükleme için seçilen simge
C	Yüke atanan ad
D	Yük yapılandırma durumu: Tamamlandı: gerekli tüm parametreler yapılandırıldı Tamamlanmadı: bir veya daha fazla gerekli parametre yapılandırılmadı
	Yükleme simgesini özelleştirmek için düğme Düğmeyi görüntülemek için, fare işaretçisini yükün grafik gösteriminin üzerine getirin.
	Yükü silmek için düğme Düğmeyi görüntülemek için, fare işaretçisini yükün grafik gösteriminin üzerine getirin.

Sayfa Gözetimi
Not: sayfa yalnızca Uyarlanabilir yük atma için kullanılabilir.

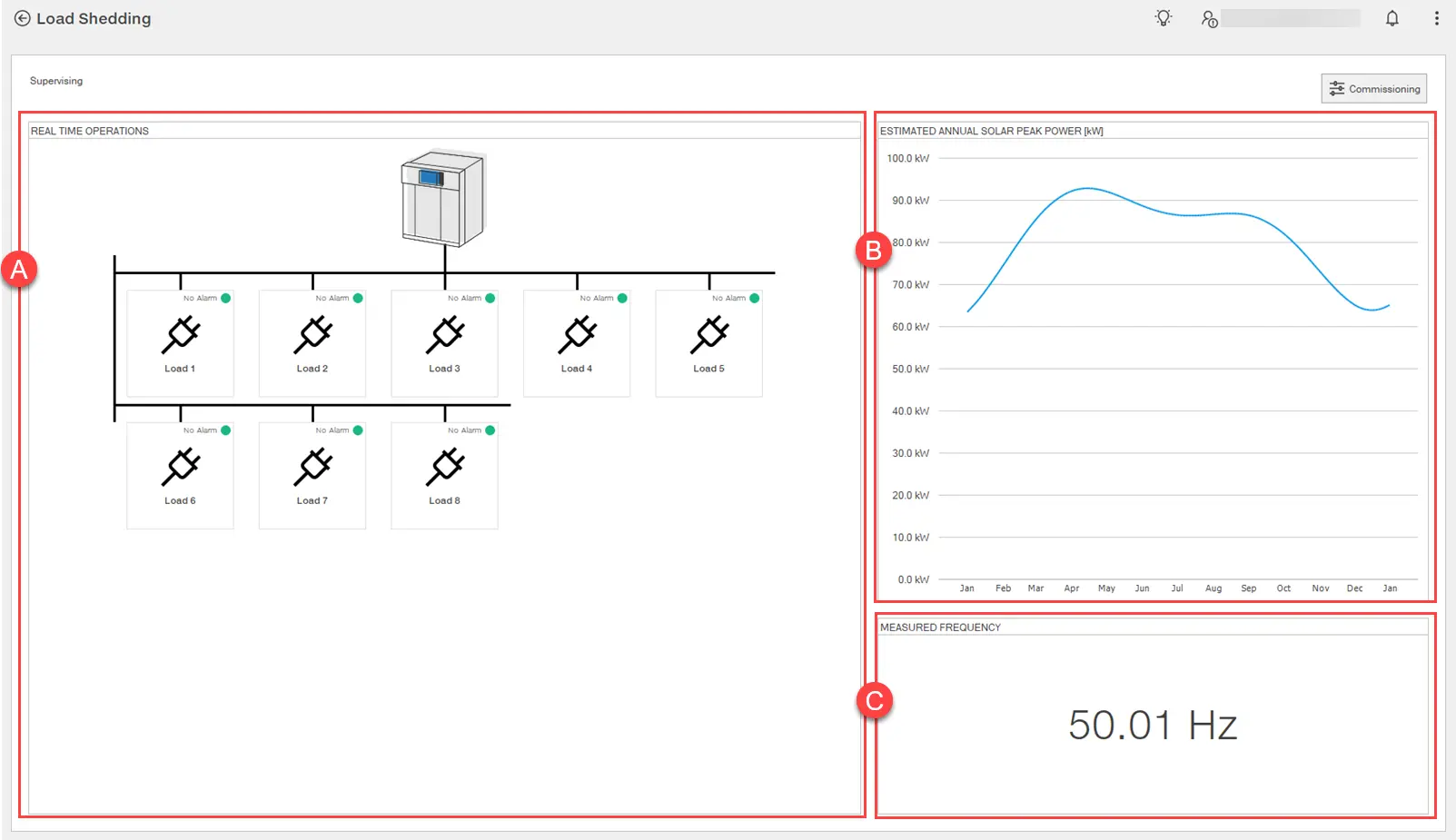

Kısım	Açıklama
Devreye	Tasarım sayfasına erişim butonu (Sayfa Tasarımı)
A	Durum alanını yükleyin. Her yük için aşağıdaki bilgiler sağlanır: alarmların varlığı Sinyal durumu Yükleme durumu
B	Grafik: zaman (X ekseni) ve güç (Y ekseni). Yıl boyunca fotovoltaik sistem tarafından üretilen tahmini gücü görüntüler.
C	Gerçek zamanlı olarak ölçülen frekans
