Veri Kaydedici

Klasik görünümdeki yol: Klasik görünüm > Datalogger

Fonksiyonun açıklaması
Datalogger işlevi, bir tetikleyici olayla ilişkili verilerin kaydedilmesine izin verir. Kaydedilen veriler şunlardır:

Analog ölçümler, yani faz akımları ve hattan hatta gerilimler
dijital olaylar, yani koruma olayları veya alarmlar, devre kesici durum sinyalleri, koruma açmaları.

ÖNEMLİ: Datalogger işlevi yardımcı bir voltaj beslemesi gerektirir.

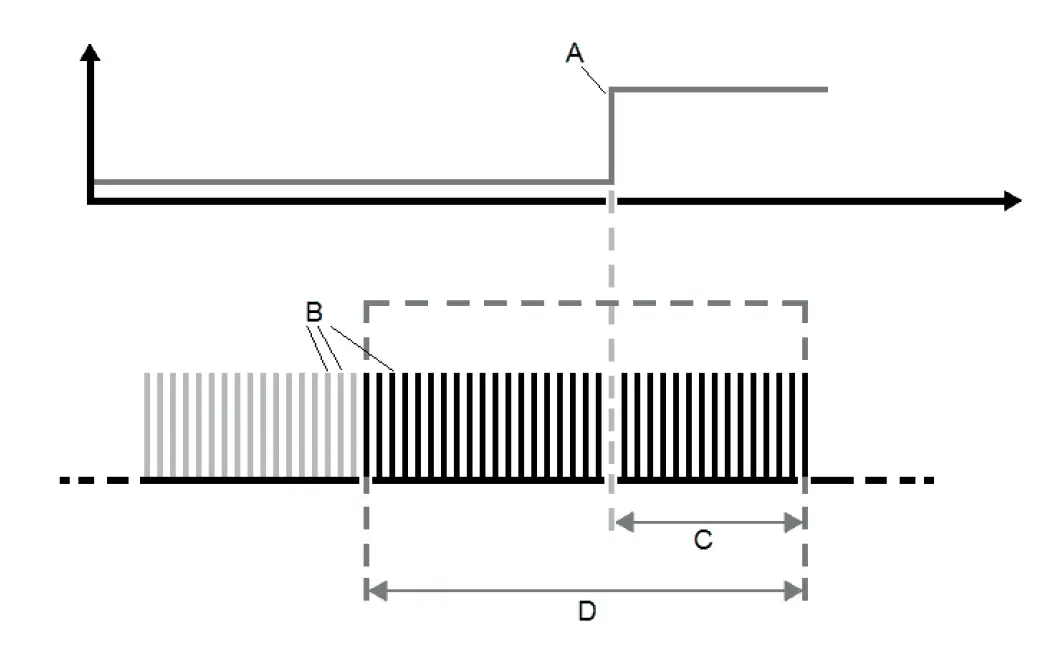

Çalışma prensibi
Veri Kaydedici etkinleştirildiğinde ve etkinleştirildiğinde, cihaz dahili bir arabelleği (B) doldurup boşaltarak sürekli olarak veri alır.

Tetikleme olayıyla karşılaşılırsa (A), cihaz alımı hemen veya durdurma gecikmesi (C) adı verilen kullanıcı tarafından tanımlanabilen bir süre sonra durdurur. Ardından, tüm verileri pencereye (D) kaydeder ve daha sonra okuma ve analiz için bir PC'ye indirilebilir.

Sonraki bir kayıt, cihaz hafızasındaki bir öncekinin üzerine yazar.

Datalogger in Ekip Connect
Ekip Connect'ten aşağıdaki eylemler gerçekleştirilebilir:

İşlevi etkinleştirin/devre dışı bırakın
Kaydı Etkinleştir/Devre Dışı Bırak
Kayıt parametrelerini yapılandırma
İşlev Veri Görüntüleyici ile analiz etmek için kaydı indirin

Gereksinim -leri

İşleve erişim	İşlevin etkinleştirildiği cihazlar için sınırsız. Bazı cihazlarda etkinleştirme işlemi için Marketplace'ten bir paket satın alınması gerekir.
İşlevi destekleyen cihazların türü	Devre kesiciler için harici ünite (örn. Ekip Up) Devre kesiciler
Cihaz durumu	Bağlı ve iletişim
Cihazla bağlantı türü	Kaydı indirmek için Ekip T&P ve Ekip Programming üzerinden bağlantı Kaydı ayarlamak, başlatmak, durdurmak ve indirmek için seri ağa (Modbus RS485) ve Ethernet'e (Modbus TCP) bağlantı

>> Desteklenen cihazlar ve her biri için gereksinimler hakkında daha fazla ayrıntı için lütfen burada bulunan 9AKK108467A9238 belgesine bakın

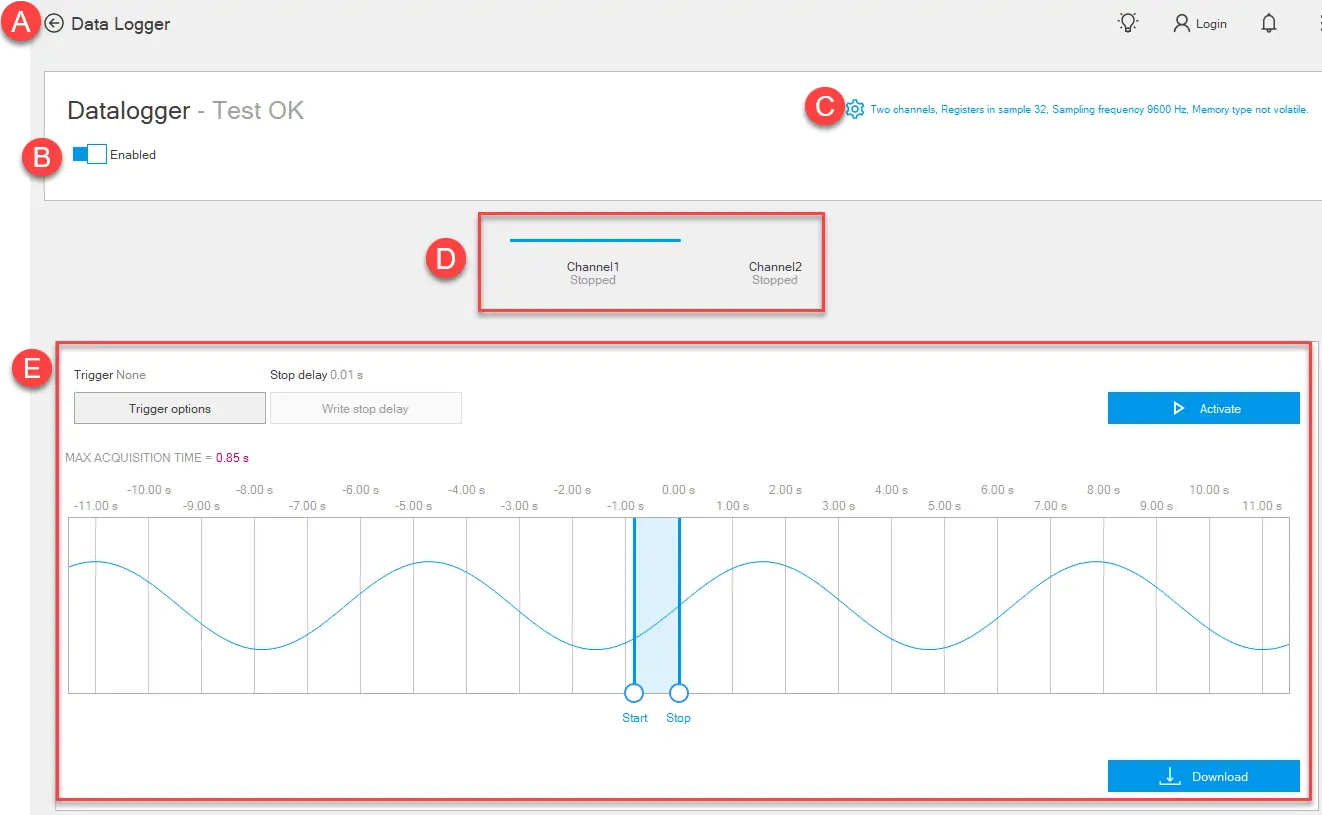

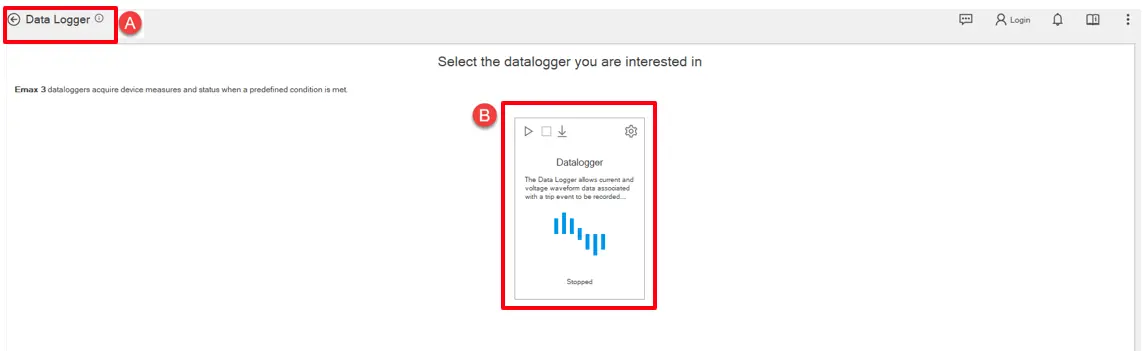

Neye benziyor

Kısım	Açıklama
A	Menüye geri dönmek için düğme Araçlar
B	İşlevi etkinleştirmek için komut
C	İşlevi ayarlamak için düğmesine basın (Ayarlar Veri Kaydedici). Geçerli ayarları görüntüleyin.
D	Yapılandırılacak kanalı seçmek için menü
E	Kaydın grafik gösterimi ile çalışma alanı Tetikleyici: tetikleyici olay kümesi Tetikleme seçenekleri: tetikleme olayını ayarlamak için düğme (varsayılan veya özel) Gecikmeyi Durdur: tetikleyici olaydan sonraki kaydın saniye cinsinden süresi Durma gecikmesi yaz: grafikte ayarlanan değerle mevcut Durdurma Gecikmesi değerinin üzerine yazmak için düğme Aktif/Durdur: Datalogger'ı etkinleştirmek/durdurmak için düğme İndir: Kaydı .abb formatında kaydetmek için düğmesine basın. Ayrıca indirilecek kayıt aralığını ayarlamanıza da olanak tanır. Not: Veri yoksa, yeterli örnek yoksa veya kayıt hala devam ediyorsa İndir düğmesi görünmez

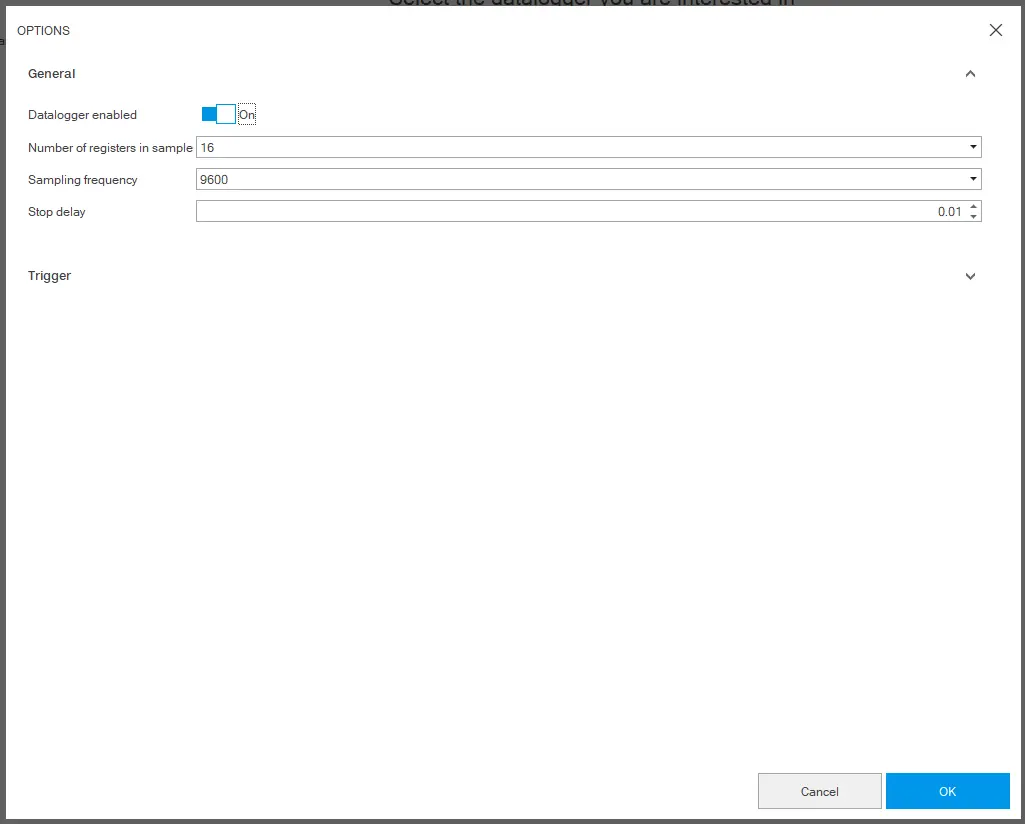

Ayarlar Veri Kaydedici

Öğe	Açıklama
Kanal sayısı	Kayıt kanallarının sayısını ayarlayın. Her kanalın diğerlerinden bağımsız bir konfigürasyonu vardır.
Örnekleme frekansı	Veri toplama sıklığı. Örnekleme frekansı ne kadar yüksek olursa, kayıt süresi o kadar kısa olur.
Bellek türü	Kalıcı (varsayılan): cihaz kapalı olsa bile kayda devam eder. Cihazın dahili pilinin ömrü, yardımcı güç kaynağının yokluğunda beyan edilen değere kıyasla önemli ölçüde azalabilir. Geçici: cihaz kapalı olsa bile kayda devam eder. Cihaz tekrar açıldığında, Veri Kaydedici otomatik olarak yeniden başlatılır ve önceden kaydedilmiş tüm verileri kaybeder.

Kayda başla

Cihaz bağlıyken ve Ekip Connect ile iletişim kurarken, Veri Kaydedici > Araçlar'a tıklayın.
İşlevi etkinleştirmek için komutun durumunun Etkin olup olmadığını kontrol edin.
Tıklayın ve kaydı yapılandırın.
Değişiklikleri iptal etmek için İptal'e tıklayın. Yapılandırmayı kaydetmek için Tamam'a tıklayın : ayarlar otomatik olarak kaydedilir ve cihaza iletilir.
Tetikleyici seçenekleri'ne tıklayın ve tetikleyici olayı ayarlayın.
Değişiklikleri iptal etmek için İptal'e tıklayın. Yapılandırmayı kaydetmek için Tamam'a tıklayın: ayarlar otomatik olarak kaydedilir ve cihaza iletilir.
Tetikleme olayından sonra da kayıt yapmak için, kaydın grafik gösteriminde, istenen durma gecikmesi görüntülenene kadar kayıt aralığını sürükleyin. Ayarı kaydetmek ve cihaza iletmek için Durdurma gecikmesi yaz'a tıklayın.
Aktif'e tıklayın: işlev aktiftir ve kayıt için kullanılabilir.

ÖNEMLİ: Bir kez etkinleştirildiğinde, Ekip Connect ile bağlantı ve iletişimin durumundan bağımsız olarak işlev cihazda etkin kalır.

Bir kayıt indirin

Cihaz bağlı ve iletişim halindeyken, İndir'e tıklayın.

Not: İndir düğmesi yalnızca bir kayıt varsa kullanılabilir.

Dosyanın nereye kaydedileceğini ve indirmek istediğiniz kaydın aralığını seçin: Ekip Connect, aşağıdaki sözdizimine göre adlandırılan bir .abb dosyasını kaydeder: datalogger_YYYYMMDD_Tag_name.

Not: Cihazla iletişim noktadan noktaya bağlantı üzerinden yapılıyorsa, dosyanın indirilmesi 5-10 dakika kadar sürebilir. Bir veri yolu ağ bağlantısı ile işlem daha hızlıdır.

İndirme sürelerini azaltmak için yalnızca yararlı verilerle kayıt aralığını indirin.
