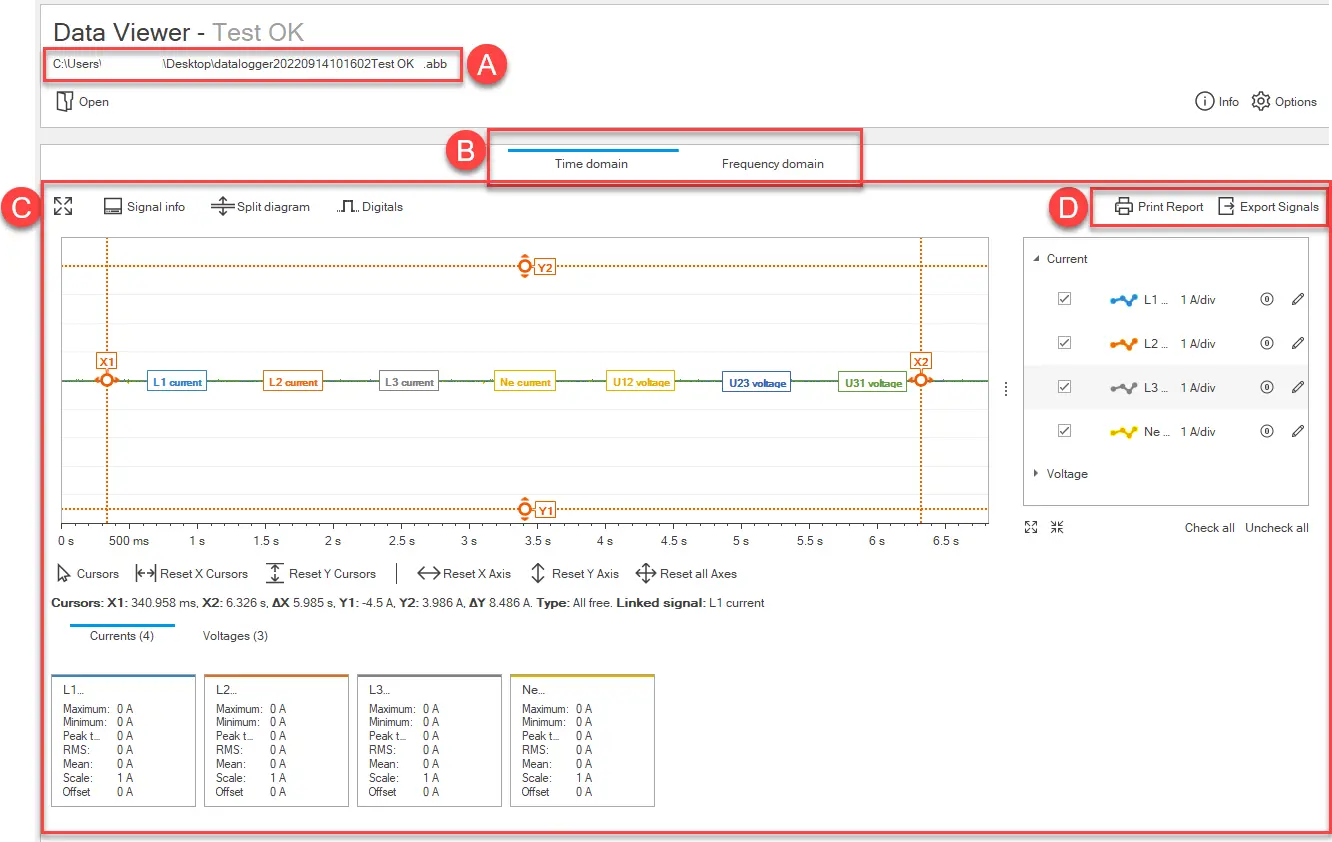

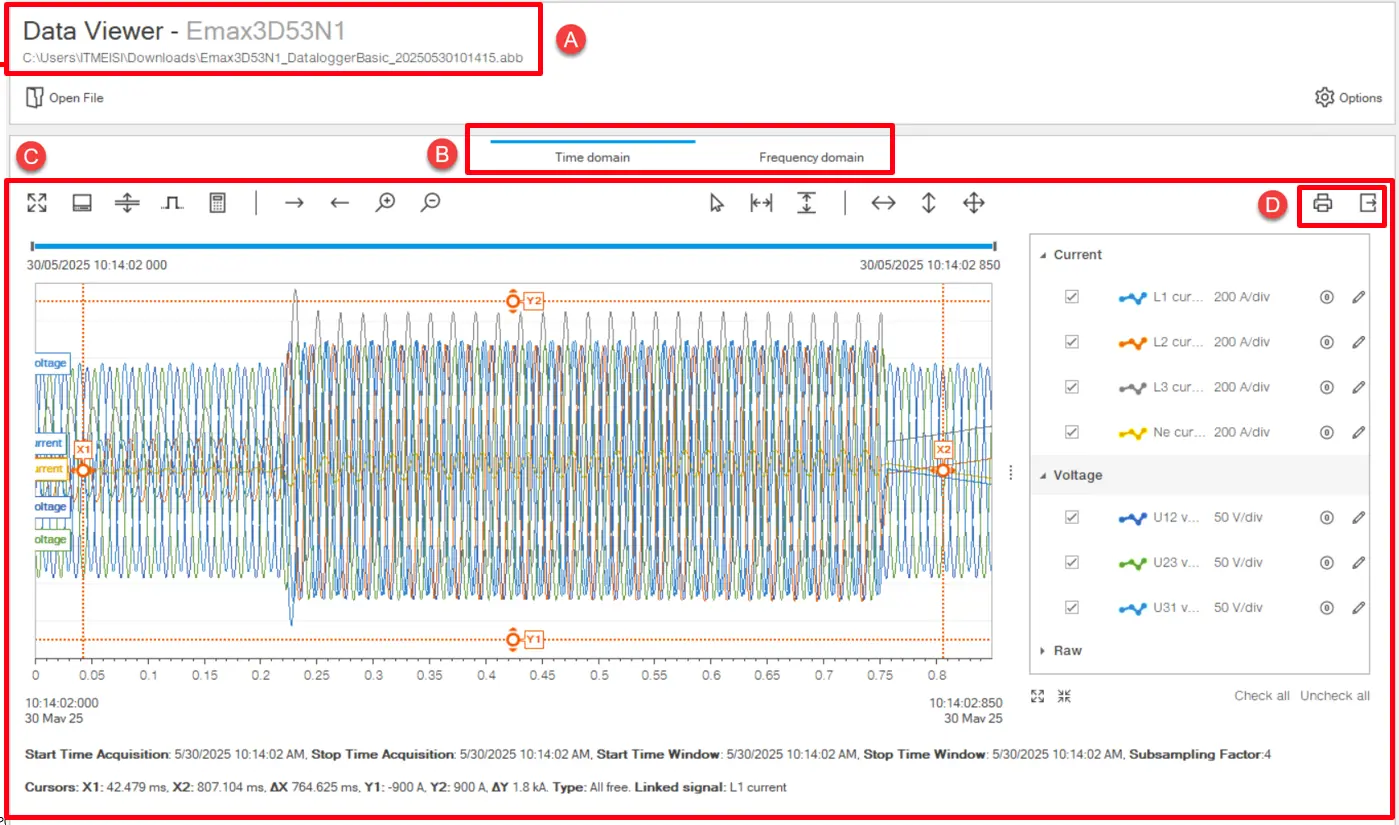

Veri görüntüleme alanı. İçerik, [B]'de seçilen grafik türüne bağlıdır.
D
Aksiyon düğmeleri:
Print Report: dosya bilgileriyle dosya raporunu, mevcut sinyallerin ve ayrıntılı akım ve voltaj değerlerinin bulunduğu grafiği oluşturur. Rapor .pdf formatta kaydedilebilir veya basılı hale getirilebilir.
İhracat Sinyalleri: seçilmiş akım, voltaj ve dijital sinyalleri .csv formatında dışa aktarır.

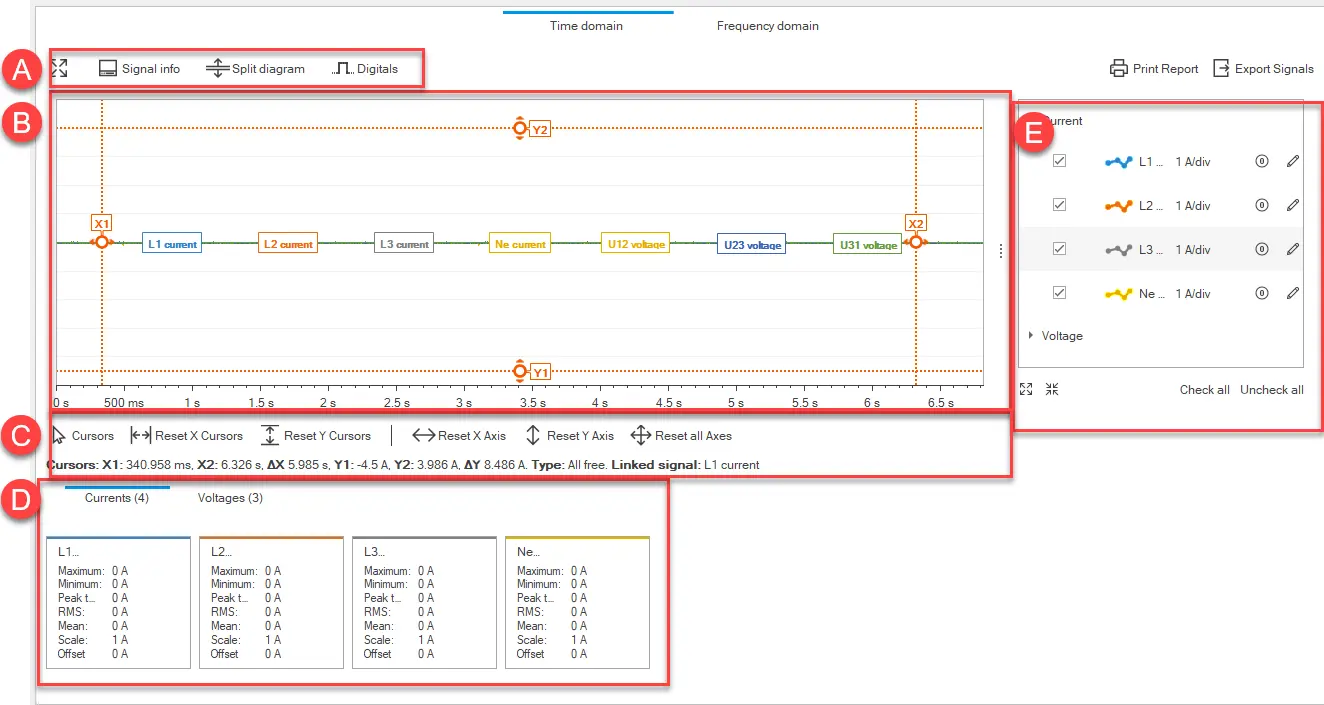

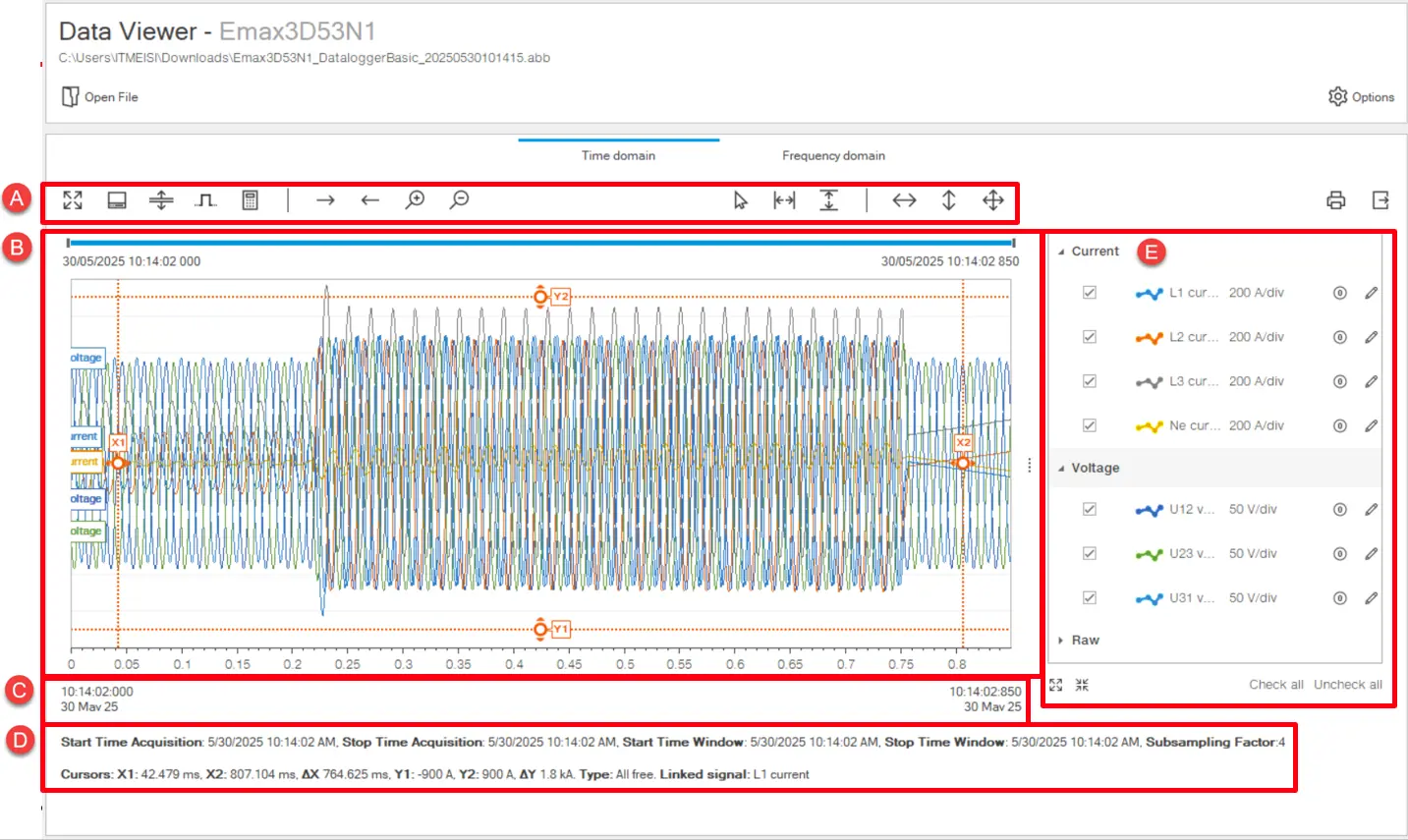

Zaman Alanı
Parça Açıklaması
A
Eylem düğmeleri 4 farklı kategoride yer alır;
Sinyal Penceresi ile ilgili işlemler
: sayfadaki grafik görüntüleme alanını genişletir.
Sinyal bilgisi: Pencerenin altındaki Akımlar/Voltajlar bilgilerini gösterir/gizler.
Bölünme diyagramı: akım ve voltaj sinyal grafiklerini ayırır/birleştirir.
Dijital sinyalleri göster: grafikte hangi tür dijital olayların gösterileceğini seçmenizi sağlar.
Sinyal İfadesini Düzenle:
Sinyal görünürlüğü operasyonları
Sağa hareket et - Sola hareket et: Pencerede seçilen sinyali hareket ettirmek için düğmeler.
Yakınlaştırma - Yakınlaştırma: Pencerede seçilmiş sinyal için büyütme - çıkarma düğmeleri.
İmleçle ilgili işlemler:
İmleçler: İmleç ayarını özelleştirerek bağlı sinyal, iz tipi ve delta ayarları ayarlamak için.
X imleci sıfırla - Y imlecini sıfırla: Ön ayarlanmış imleçleri sıfırlamak için düğmeler.
Mihverle ilgili operasyonlar:
X eksenini sıfırla - Y eksenini sıfırla: Grafikte sırasıyla ön ayarlanmış ekseni sıfırlamak için düğmeler.
Tüm eksenleri sıfırla: Grafikte tüm önceden ayarlanmış eksenleri sıfırlamak için düğme.
B
Zaman içinde kaydedilen voltaj ve akım dalga formlarını içeren grafik. Ayarlanmışsa, dijital olay sinyallerini de gösterir.
C
Kayıtlı dosyanın ilgili gerçek tarih ve saat bilgileri.
D
Zaman penceresi ve imleciyle ilgili dinamik değişen bilgi sekmesi.
E
Grafikte akım, voltaj ve dijital sinyalleri göstermek/saklamak için menü:
: sinyalin grafikte nasıl gösterildiğini değiştirmenizi sağlar
: ofsetlerin sıfırlanmasına izin verir

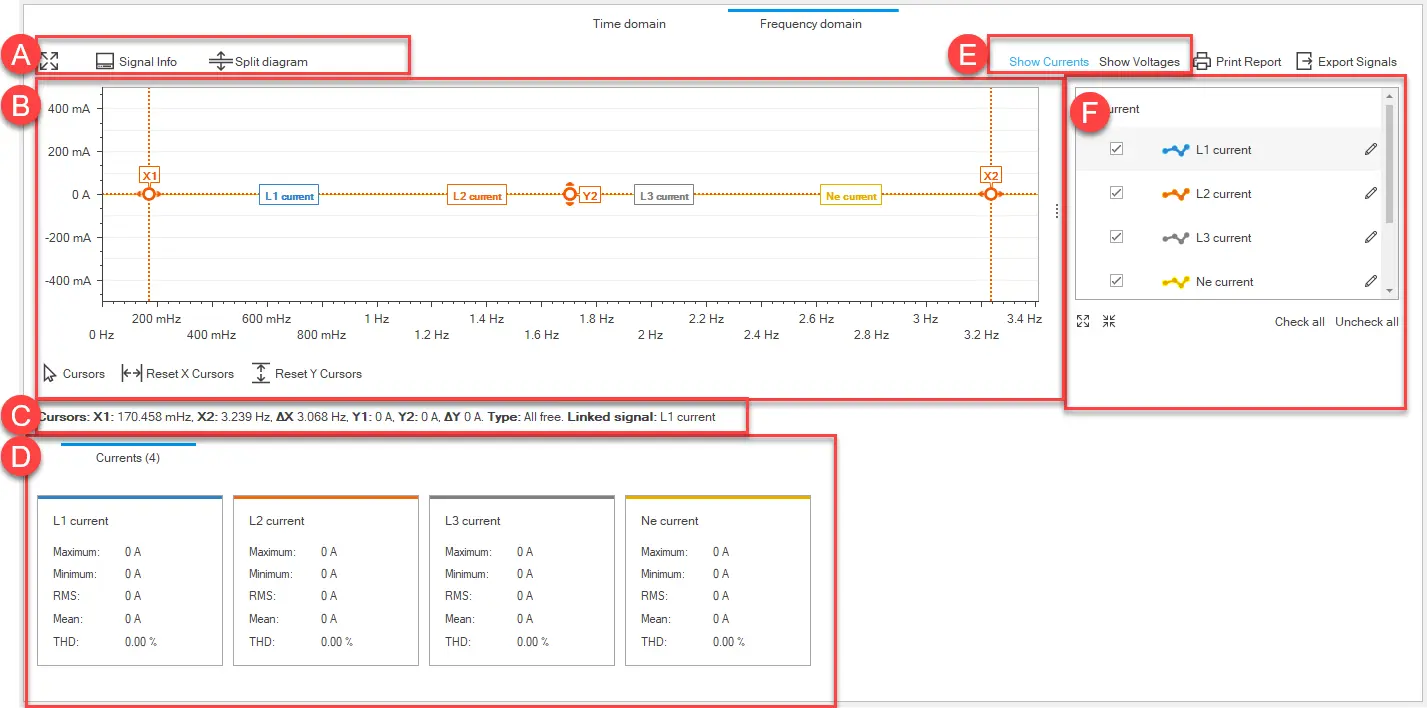

Frekans Alanı
Parça Açıklaması
A
Aksiyon düğmeleri:
: sayfadaki grafik görüntüleme alanını genişletir.
Sinyal bilgisi: [D]'deki bilgiyi gösterir/gizler.
Bölünme diyagramı: akım ve voltaj sinyal grafiklerini ayırır/birleştirir.
B
Kaydedilen voltaj ve akım harmonik spektrumuyla grafik yapın. Bu, [E]'de seçilen şeye bağlıdır.
C
İmleci ayarlamak için düğmeler.
D
Grafikte gösterilen akım/voltajların ayrıntılı değerleri.
E
Grafikte akım veya voltajları göstermek için düğmeler.
F
Grafikte akım/voltaj sinyallerini göstermek/saklamak için menü:
: sinyalin grafikte nasıl gösterildiğini değiştirmenizi sağlar
Dosya bilgileri
Öğe
Açıklama
Birim adı
Cihaz türü
Devre kesici etiketi adı
Cihazın özelleştirilmiş adı
Tarih
Dosyanın cihazda kaydedildiği tarih ve saat
Örnekleme frekansı
Örnekleme frekansı
Ağ frekansı
Elektrik ağının standart frekansı
Aktif test oturumu
True: etkinliğin bir test oturumu sırasında kaydedildiğini gösterir
Yanlış: olayın cihazın çalışma modunda kaydedildiğini gösterir
: sayfadaki grafik görüntüleme alanını genişletir.
: sinyalin grafikte nasıl gösterildiğini değiştirmenizi sağlar
: ofsetlerin sıfırlanmasına izin verir
