Sistema de Protección de Interfaz

Descripción de la herramienta
La función del Sistema de Protección de Interfaz IPS permite gestionar fallos en instalaciones que pueden funcionar gracias a la energía producida por fuentes renovables y locales, especialmente la ausencia de suministro eléctrico, por ejemplo, debido a un fallo en el lado de la tensión de la MV.

Descripción de la función
El Sistema de Protección de Interfaz es una función que monitoriza en tiempo real las instalaciones que pueden operar con energía de fuentes renovables y locales. Si hay un fallo en la red eléctrica, en particular un corte de energía, la función protege la instalación.

• dispositivo como interruptor de circuito principal de rejilla (configuración de retransmisión automática de relé no disponible).
• dispositivo como interruptor automático local del generador (configuración de relé de reajuste automático disponible).

Sistema de Protección de Interfaz en Ekip Connect
Desde Ekip Connect se pueden realizar las siguientes operaciones:

• Configura rápidamente la función, es decir, ajustes de instalación, ajustes para dispositivos de protección, entradas y salidas

Requisitos

Acceso a la función	Irrestricto
Tipo de dispositivos que soportan la función	Ekip UP, EkipUP+
Estado del dispositivo	Cualquiera para configurar la función y guardar la configuración. Conectados y comunicándose para transferir la configuración al dispositivo. Nota: se recomienda mantener el interruptor automático en estado abierto durante la transferencia.
Tipo de conexión con el dispositivo	Conexión local: conexión vía Ekip T&P Conexión remota: Equipo COM TCP/Equipo COM módulo de comunicación RTU

>> Para más detalles sobre los dispositivos compatibles y los requisitos de cada uno, consulte el documento 9AKK108467A9238 disponible aquí.



Cómo es

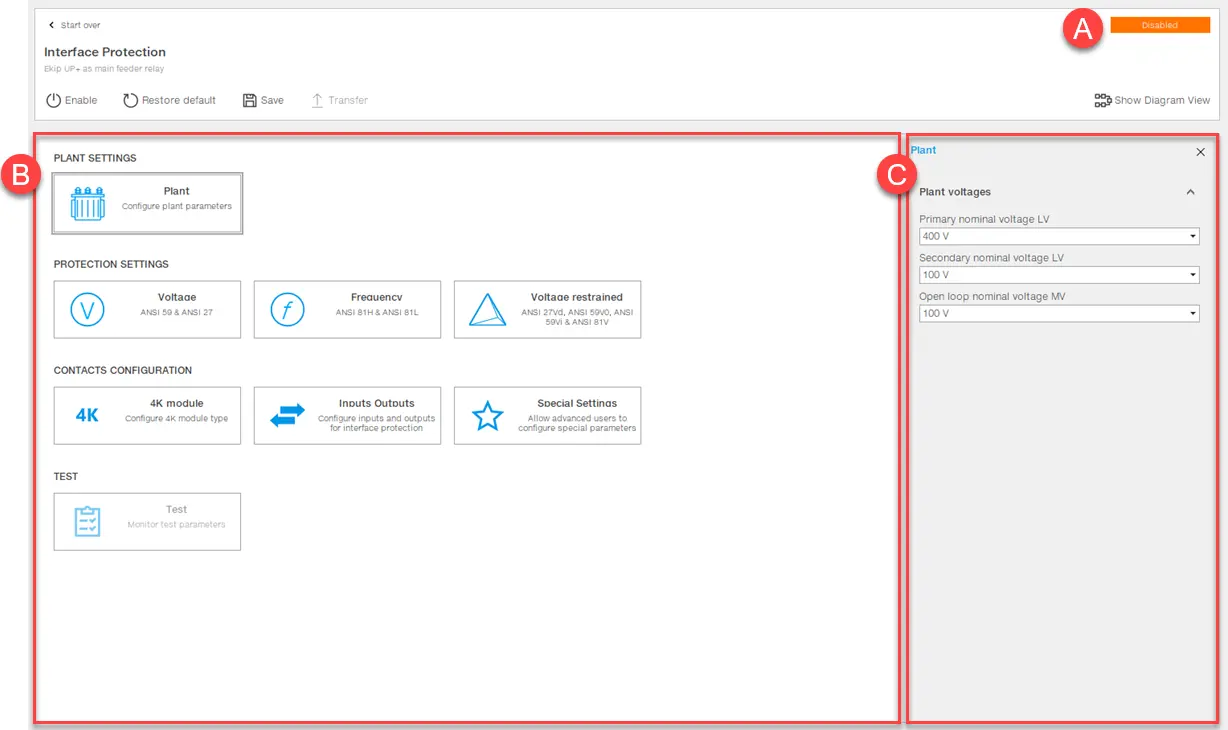

Nota: la siguiente imagen se refiere a la página visible con un proyecto abierto/nuevo. Consulte Configurar la función Interfaz de Protección del Sistema de Protección (SYSTEM).

Parte	Descripción
Desintegración	Botón para abrir otro proyecto o crear uno nuevo.
Habilitar/Discapacidad	Botón para activar/desactivar la función. El estado actual se muestra en [A].
Restablecer el valor predeterminado	Botón para restablecer los parámetros a la configuración de fábrica.
Salvar	Botón para guardar el proyecto en el PC en formato .ips. Nota: el formato .ips es un formato propietario que solo puede leerse con Ekip Connect.
Transferencia	Botón para transferir la configuración al dispositivo
Mostrar vista de diagrama/Mostrar vista de mosaico	Botón para cambiar la vista del área [B].
Un	Estado de la función
B	El área de los elementos debe configurarse en la vista de mosaico (por defecto) o en la vista de diagrama.
C	Área para los parámetros del elemento seleccionado en [B].



Configurar el sistema de protección de interfaz de funciones

1. Haz clic en Herramientas > Sistema de Protección de Interface.
2. Para iniciar un nuevo proyecto, selecciona el tipo de dispositivo y luego el botón de la función que realiza el dispositivo, o haz clic en Abrir proyecto para abrir un proyecto guardado previamente.
3. En la página mostrada, en el área de los elementos a configurar (ver Cómo se ve), selecciona el elemento a configurar y establece los parámetros.
4. Haz clic en Habilitar para activar la función.
5. Para transferir la configuración al dispositivo, haz clic en Transferir.

Nota: para transferir la configuración al interruptor automático, se recomienda que este esté en estado abierto.

1. Como también se indica en el mensaje que aparece en la página, comprueba que el dispositivo está recibiendo correctamente el estado del interruptor automático, es decir, que en ausencia de voltaje, la entrada 01 del módulo Ekip Signaling 4k esté activada, y haz clic en Sí: al final de la transferencia, se puede descargar un archivo .pdf que contiene el informe de configuración.
