Modos de conexión

Posibles conexiones entre el dispositivo y Ekip Connect

Es posible conectar Ekip Connect a un dispositivo a través de:

conexiones vía USB (Ekip Test & Programming y Ekip Programming)
conexiones vía red serial (Modbus RS485)
conexiones vía red Ethernet (Modbus TCP, Ekip Link)

IMPORTANTE: al conectarse por USB, usar accesorios distintos a los de ABB puede dañar el dispositivo.

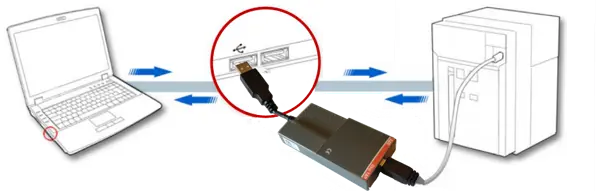

Conexión a través de Ekip T&P y Ekip Programming

architecture for connection via Ekip T&P and Ekip Programming converters.

Esta arquitectura es para conexión mediante convertidores Ekip T&P y Ekip Programming. Para funciones de prueba, es necesario conectarse mediante Ekip T&P. Conecta el convertidor a un puerto USB en el ordenador por un lado y al conector frontal del dispositivo en el otro lado.

IMPORTANTE: usa solo los cables que viene con el convertidor para conectarlos al dispositivo. No utilicéis cables distintos a los que se han proporcionado.

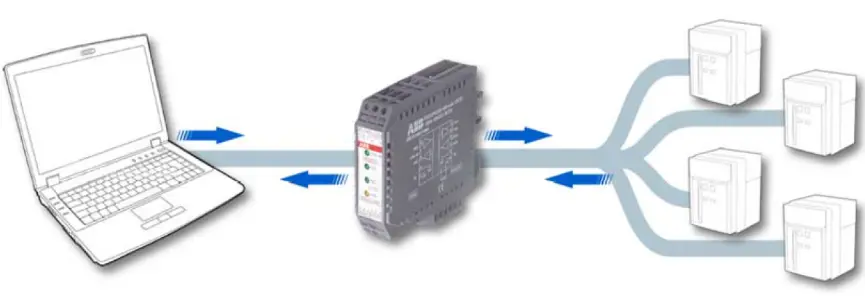

Conexión por línea serial

Utiliza módulos de comunicación del sistema (por ejemplo: PR122/P con módulo PR120/D-M) o sistemas integrados (por ejemplo: PR223EF).

Necesitas un convertidor de línea serial para convertir la línea RS485 (lado del dispositivo) a la línea disponible en el ordenador (por ejemplo: RS232, USB, Ethernet). El protocolo de comunicación utilizado es Modbus RTU.

Se requiere conexión al bus del sistema. La conexión al bus de sistema se indica con W1 y W2 en el diagrama de circuito de los dispositivos.

Para detalles sobre la configuración de la red, consulte el documento "Comunicación vía bus con interruptores automáticos ABB", disponible aquí.

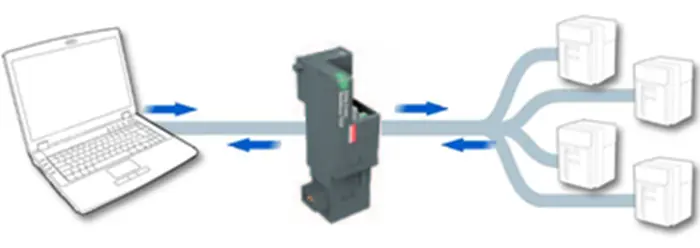

Conexión vía Ethernet

IMPORTANTE: para conectarse al dispositivo, Ekip Connect debe estar conectado a la misma red Ethernet a la que está conectado el dispositivo.
Para interruptores automáticos, utiliza el módulo de comunicación Ekip Com para el protocolo de red correspondiente (por ejemplo, Ekip Com Modbus TCP/IP y Ekip Com Ethernet/IP).
>> Para detalles sobre la configuración de la red, consulte el documento "Comunicación vía bus con interruptores automáticos ABB", disponible aquí.
Para otros dispositivos equipados con puerto Ethernet, conecta el cable Ethernet directamente al dispositivo.
