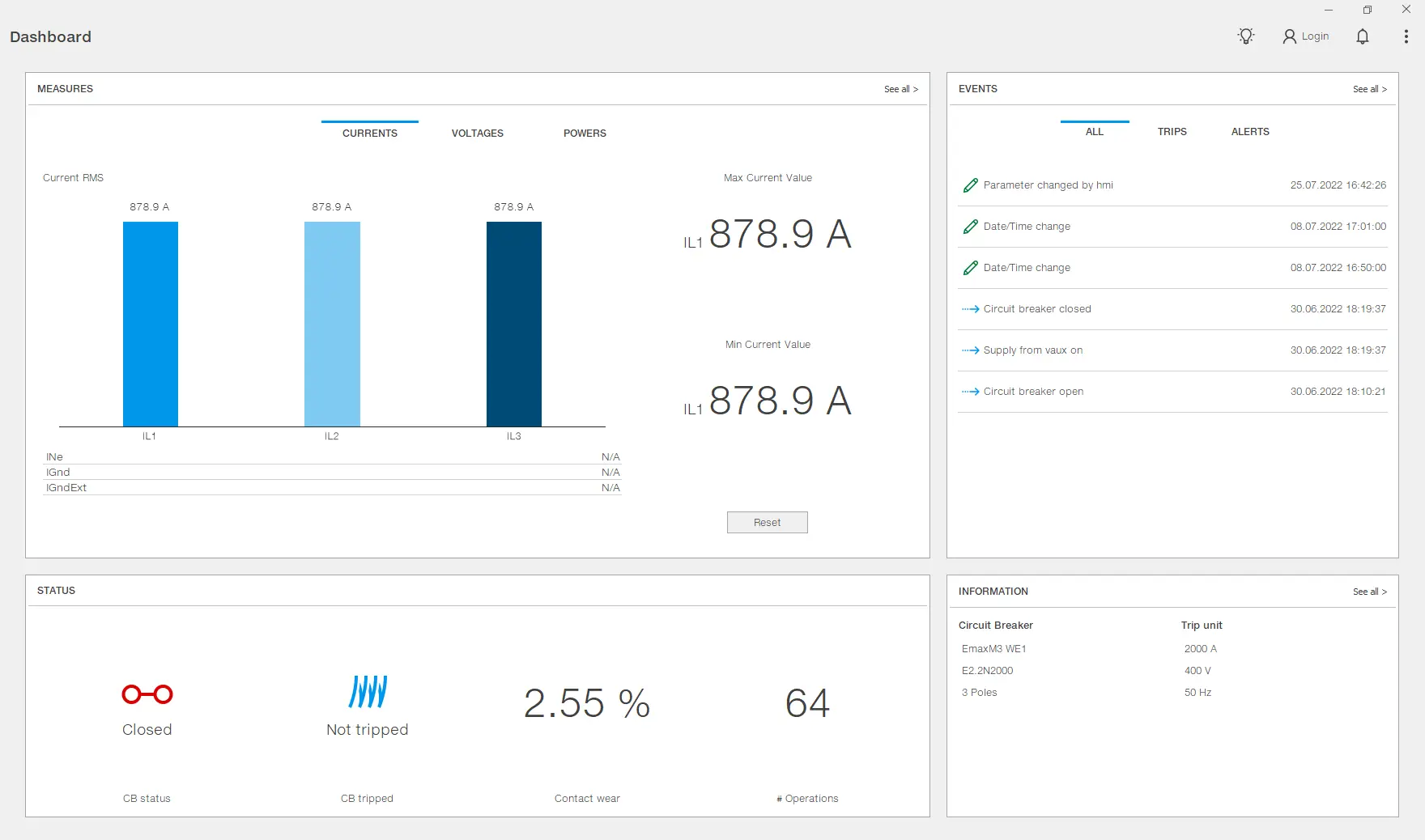

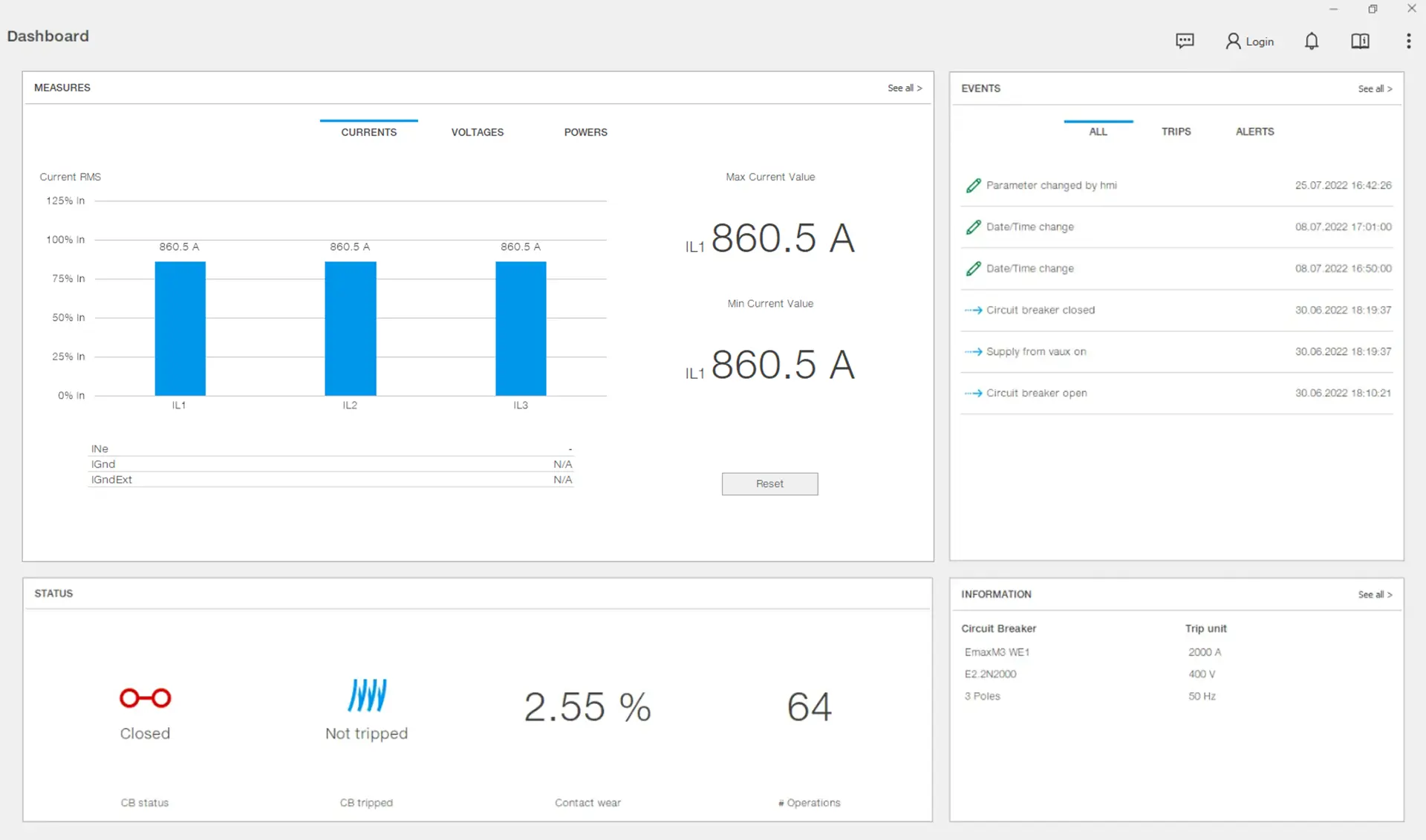

Mostrar el resumen o la información más crítica para el dispositivo
Accede a páginas con información más detallada.
Cómo se ve
Medidas de área
Descripción
de la pieza
Un

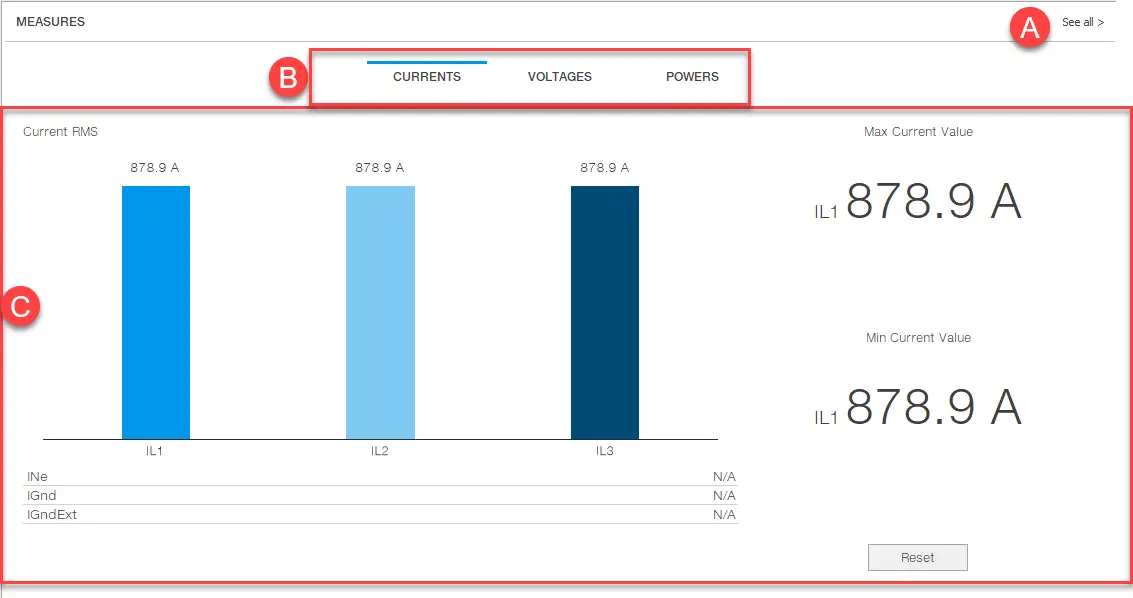

Botón para acceder a la sección Mediciones de la página Monitorización
B
Menú de medidas
C

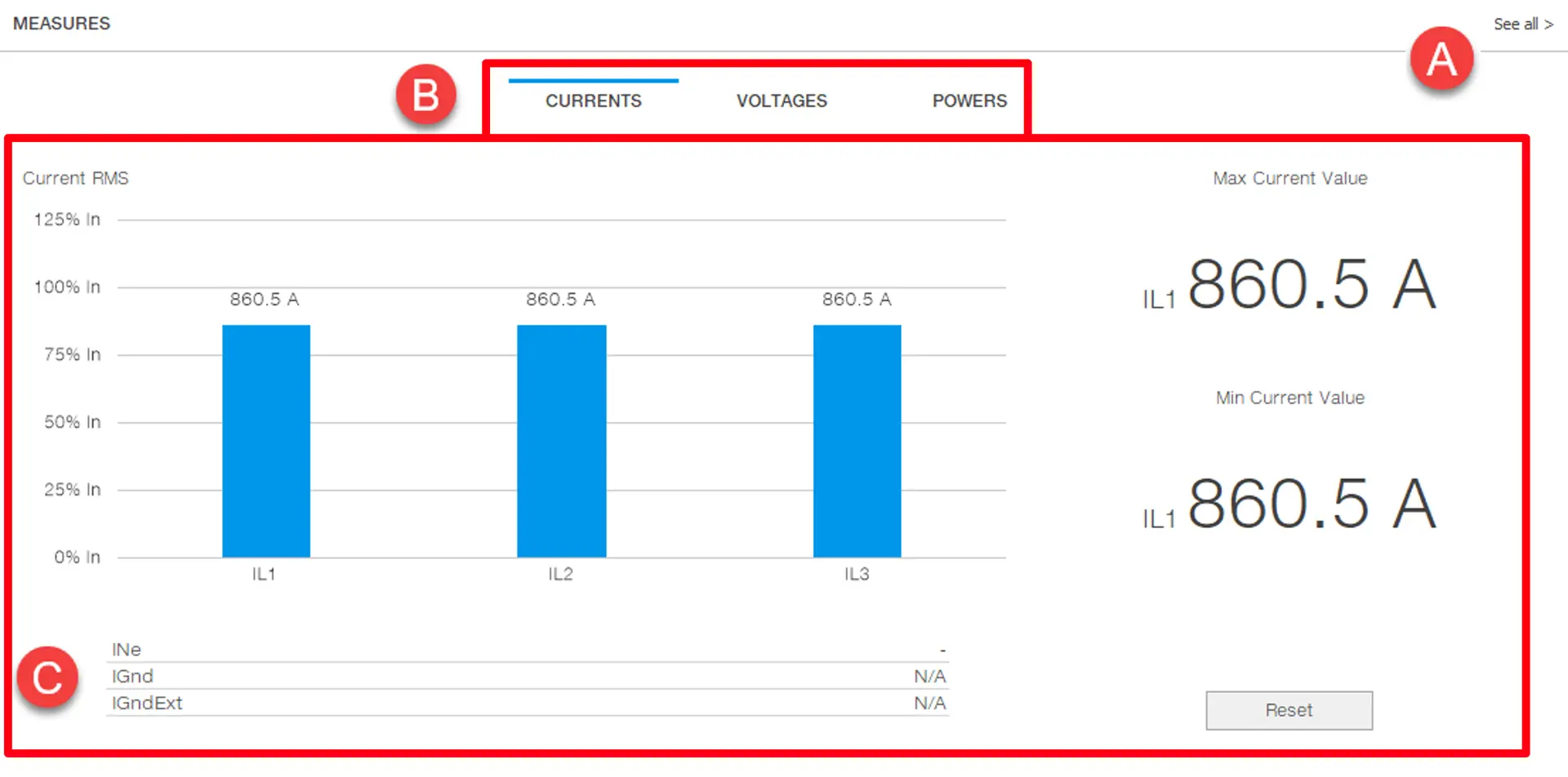

Área de visualización de medición actual
RMS actual: medidas adquiridas:
Corriente de cada fase
Ine: corriente neutra
IGnd: corriente de falla a tierra interna
IGndEx1: corriente de falla a tierra externa
Valor de corriente máx.: corriente de fase máxima medida. Valor calculado desde que se suministró energía al dispositivo o desde el último reinicio manual.
Valor de corriente mínima: corriente de fase mínima medida. Valor calculado desde que se suministró energía al dispositivo o desde el último reinicio manual.
Reset: botón para restablecer los valores mínimo y máximo
D

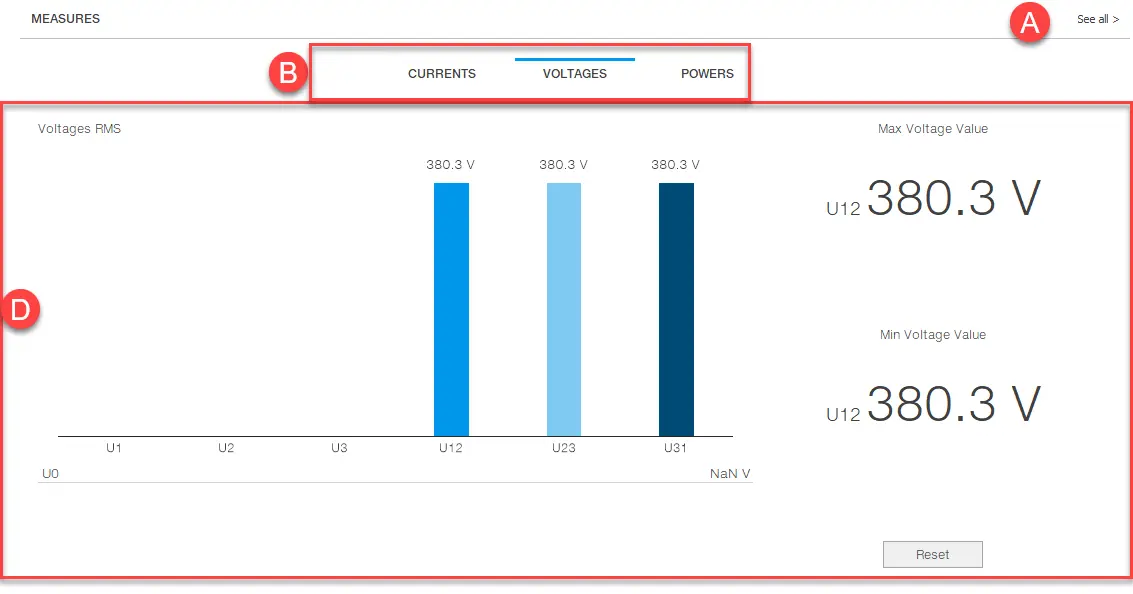

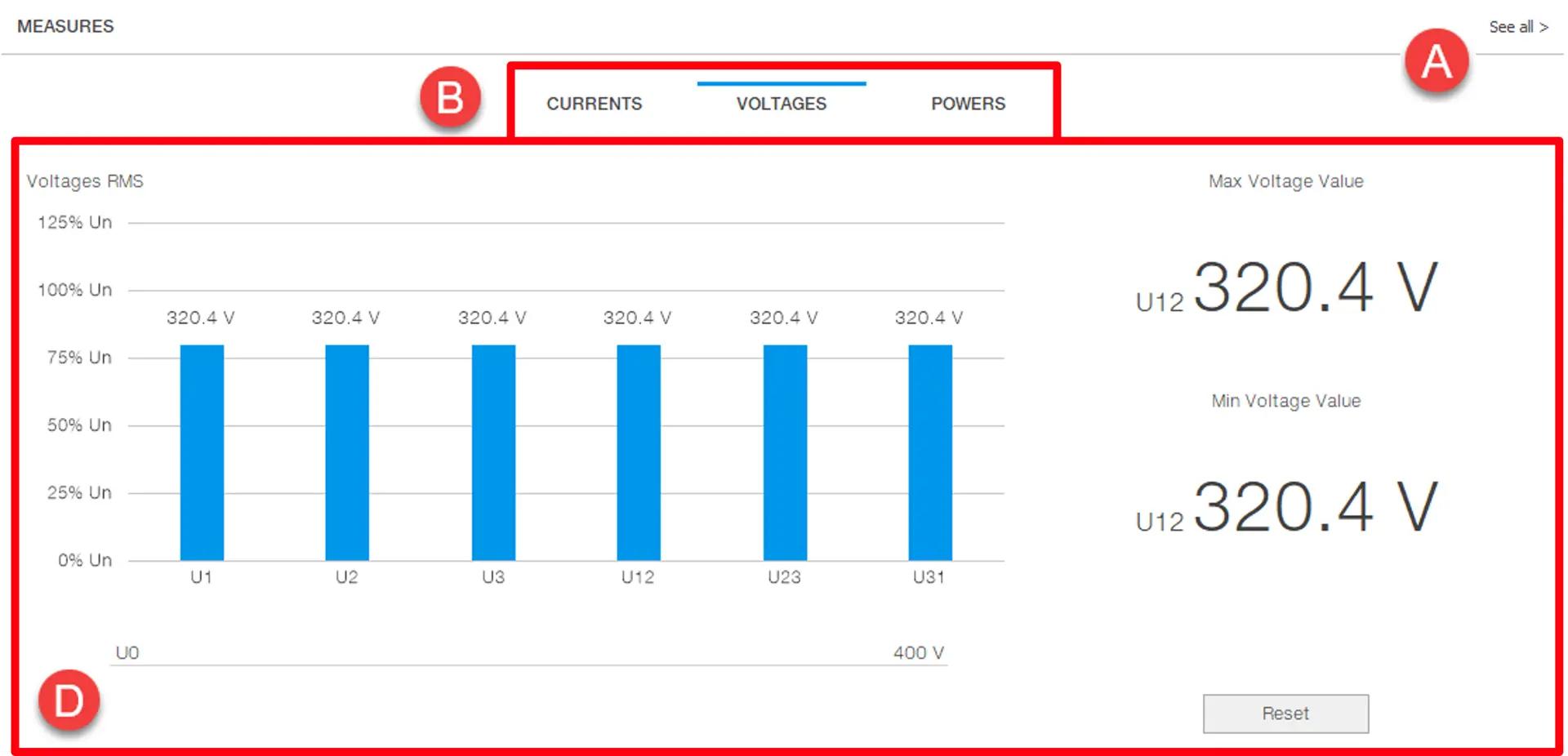

Área de visualización de mediciones de voltaje
Voltajes RMS: medidas adquiridas:
voltaje de cada fase (simple y línea a línea)
U0: tensión neutra
Valor de tensión máx.: tensión de fase máxima medida. Valor calculado desde que se suministró energía al dispositivo o desde el último reinicio manual.
Valor de voltaje mínimo: voltaje de fase mínimo medido. Valor calculado desde que se suministró energía al dispositivo o desde el último reinicio manual.
Reset: botón para restablecer los valores mínimo y máximo
E

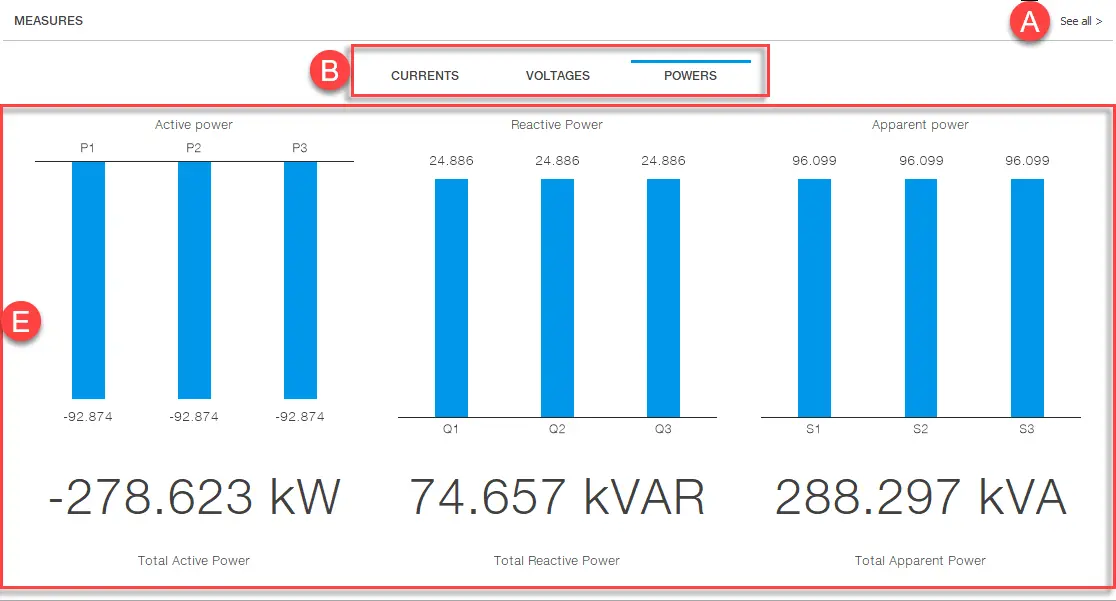

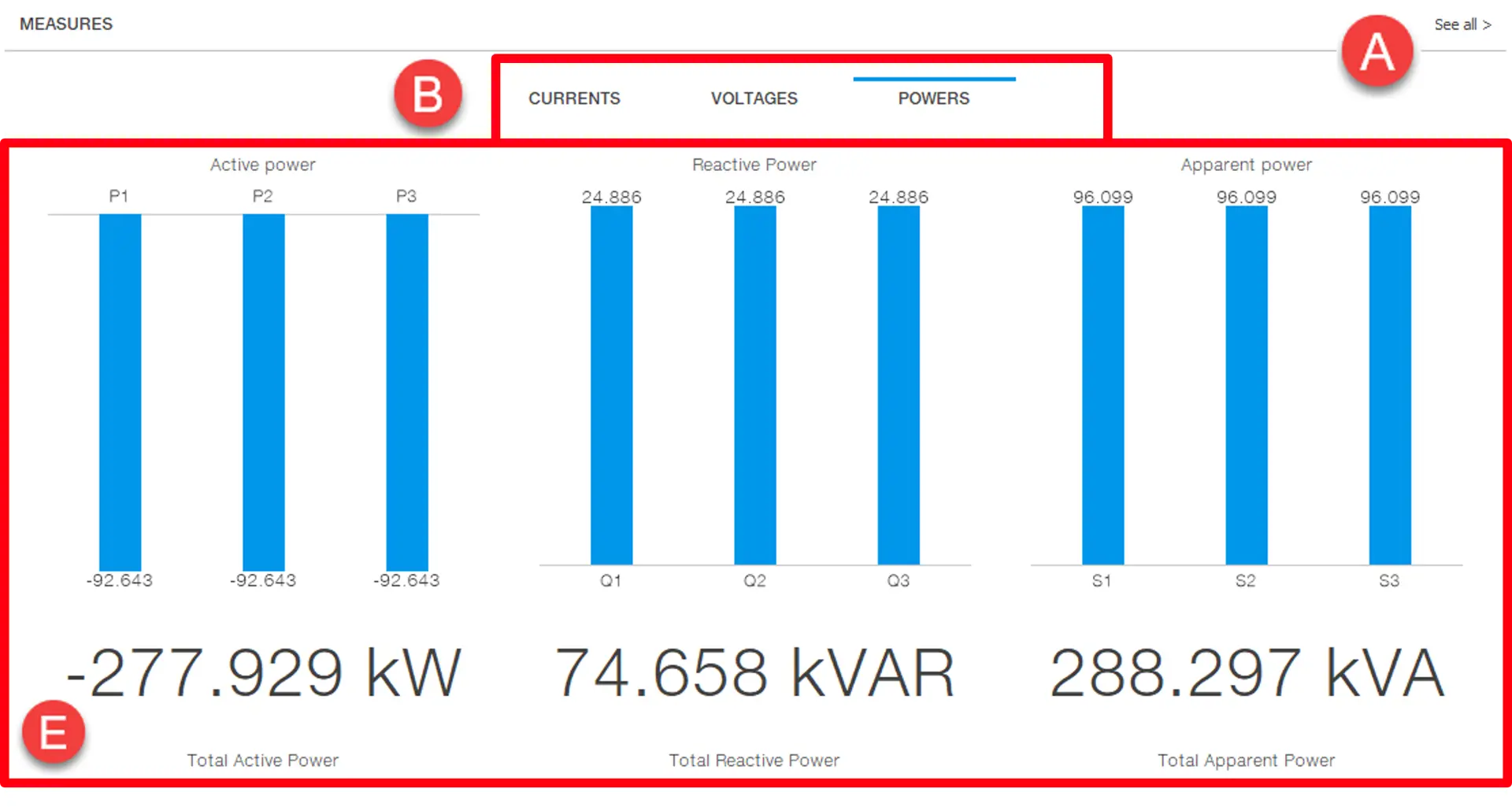

Área de visualización de mediciones de potencia:
Fase y potencia activa total
Fase y potencia reactiva total
fase y potencia aparente total
Eventos de área
Descripción
de la pieza
Un

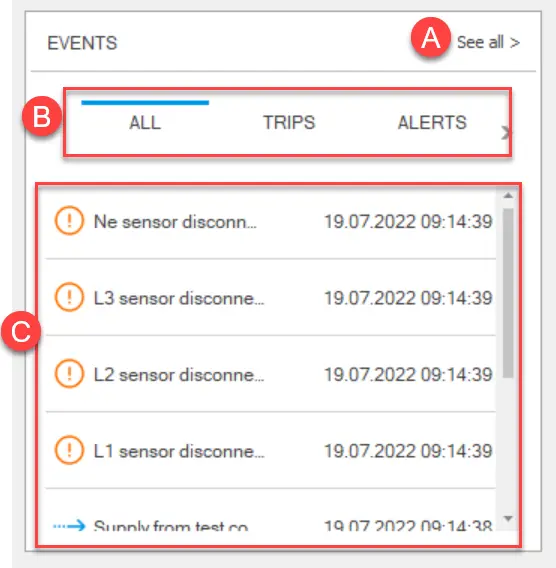

Botón para acceder a la sección Eventos de la página Monitoreo.
B
Menú de eventos:
Todos: muestra los últimos seis eventos registrados, excluyendo viajes y alarmas
Intervenciones: muestra los últimos seis viajes registrados.
Alarmas : muestra las últimas seis alarmas registradas.
C
Área que muestra los eventos seleccionados en [B]: : cambio de estado /: advertencia :error :información :cambio
Estado del área
Descripción
de la pieza
Estado del interruptor automático
:cerrado :abrir :indefinido
Disparo del interruptor automático
:Tropezó : no se ha disparado
Desgaste de contacto
0% = sin desgaste 100% = completamente desgastado
# Operaciones
Número total de operaciones manuales, intervenciones, intervenciones fallidas e intervenciones de prueba.

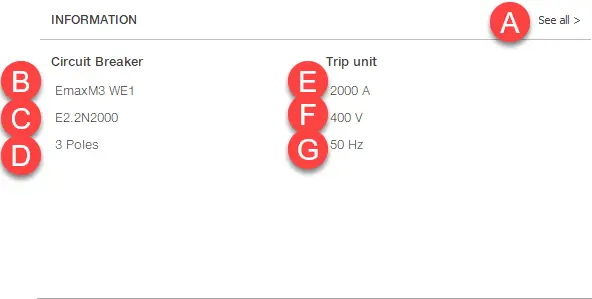

Nombre de dispositivo personalizado (parámetro CB Nombre de etiqueta editable en la vista clásica > Configuración de la unidad > Información personalizable)
C
Tipo de dispositivo (parámetro Tipo CB también visible en la vista clásica > Información > Parámetros generales)
D
Número de polos
E
Corriente nominal (entrada)
F
Tensión nominal (Un)
G
Frecuencia
Restablecer los valores mínimos y máximos registrados
Nota: la función solo está disponible si el dispositivo está conectado a Ekip Connect a través de una conexión punto a punto.
En Mediciones, haga clic en el tipo de medición (Corrientes o Voltajes) para el que desea restablecer los valores mínimo y máximo.
: cambio de estado
/
: advertencia
:error
:información
:cambio
:cerrado
:abrir
:indefinido
:Tropezó
: no se ha disparado
