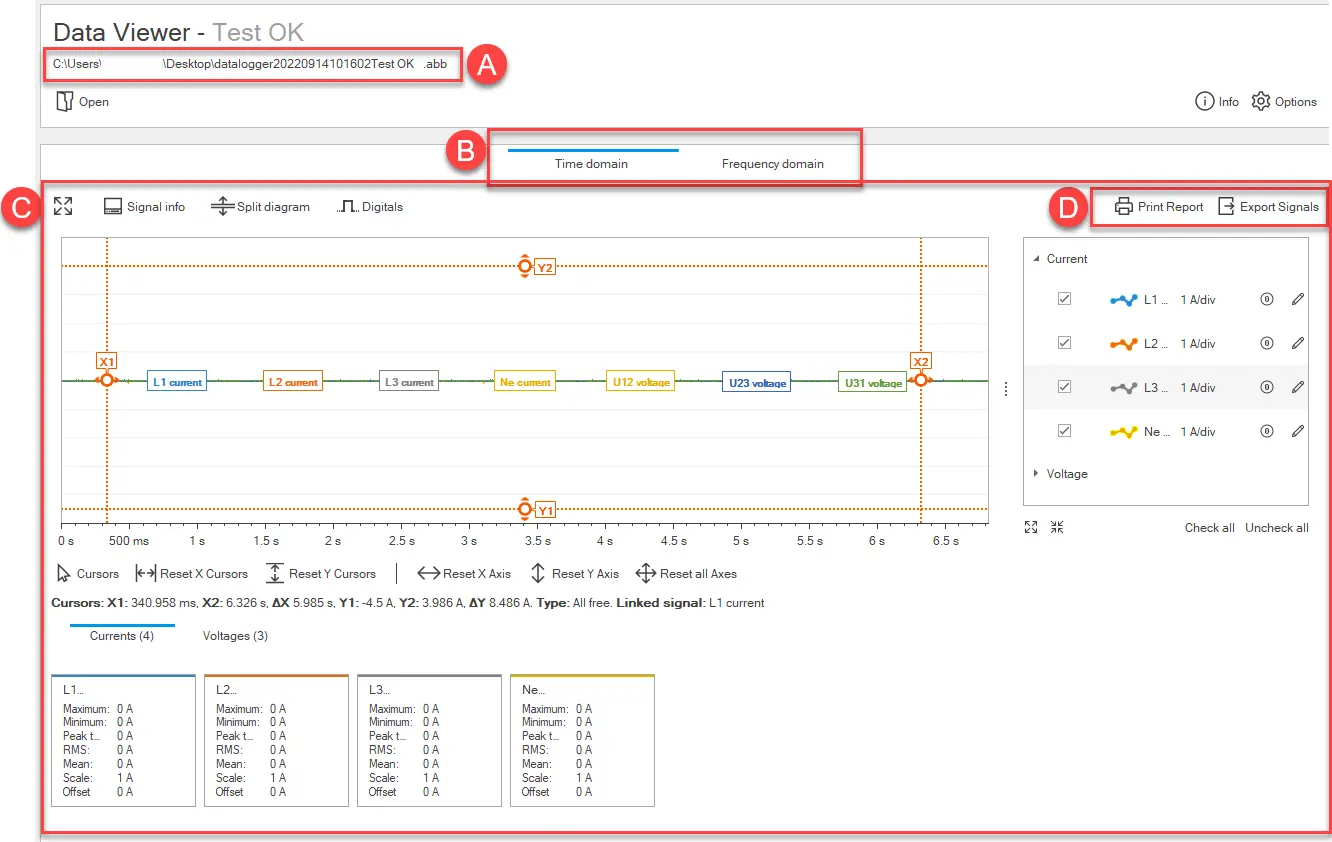

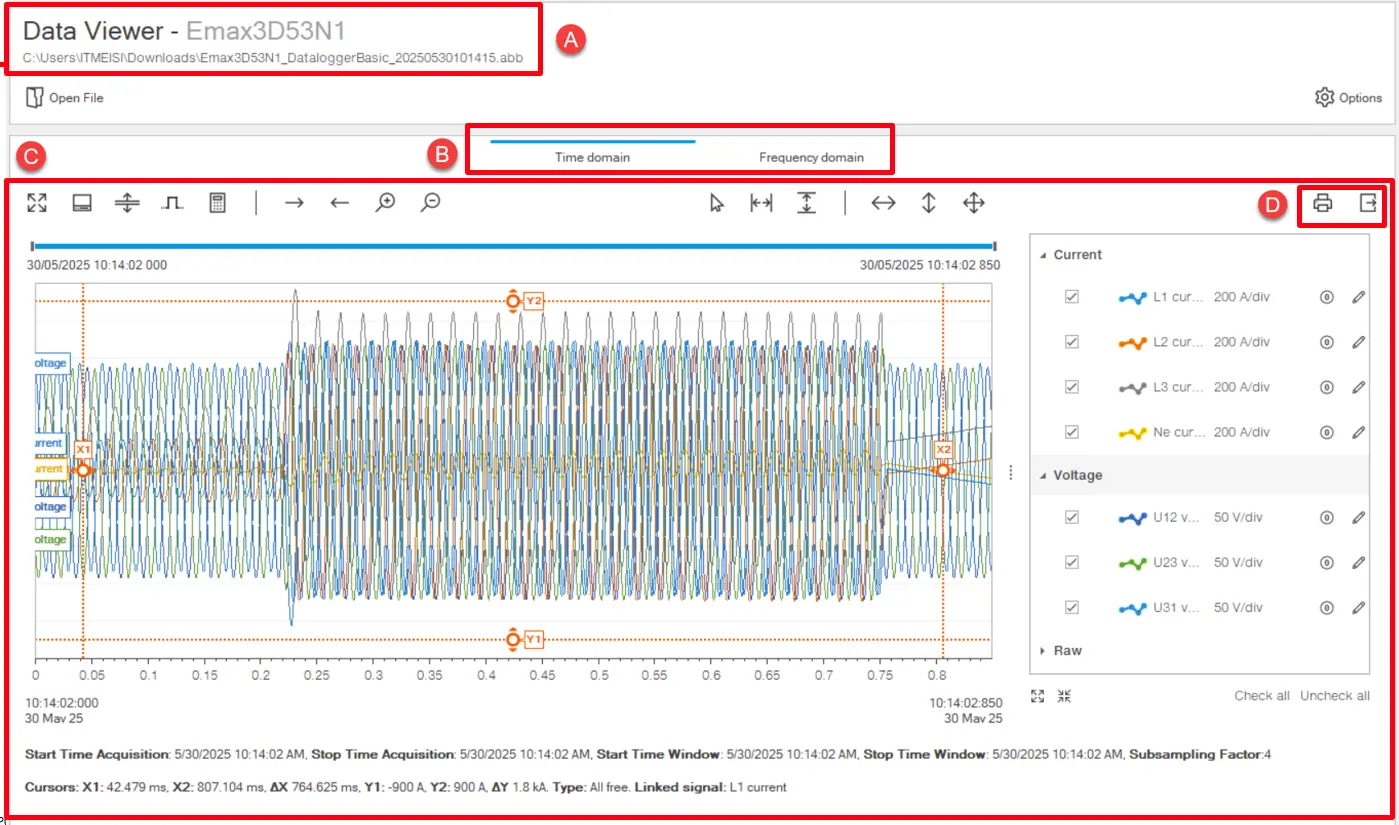

Área de visualización de datos. El contenido depende del tipo de grafo seleccionado en [B].
D
Botones de acción:
Informe de impresión: genera el informe del archivo con la información del archivo, el gráfico con las señales actualmente mostradas y valores detallados de corriente y voltaje. El informe puede guardarse en .pdf formato o imprimirse.
Exportar señales: exporta señales seleccionadas de corriente, voltaje y digitales en .csv formato.

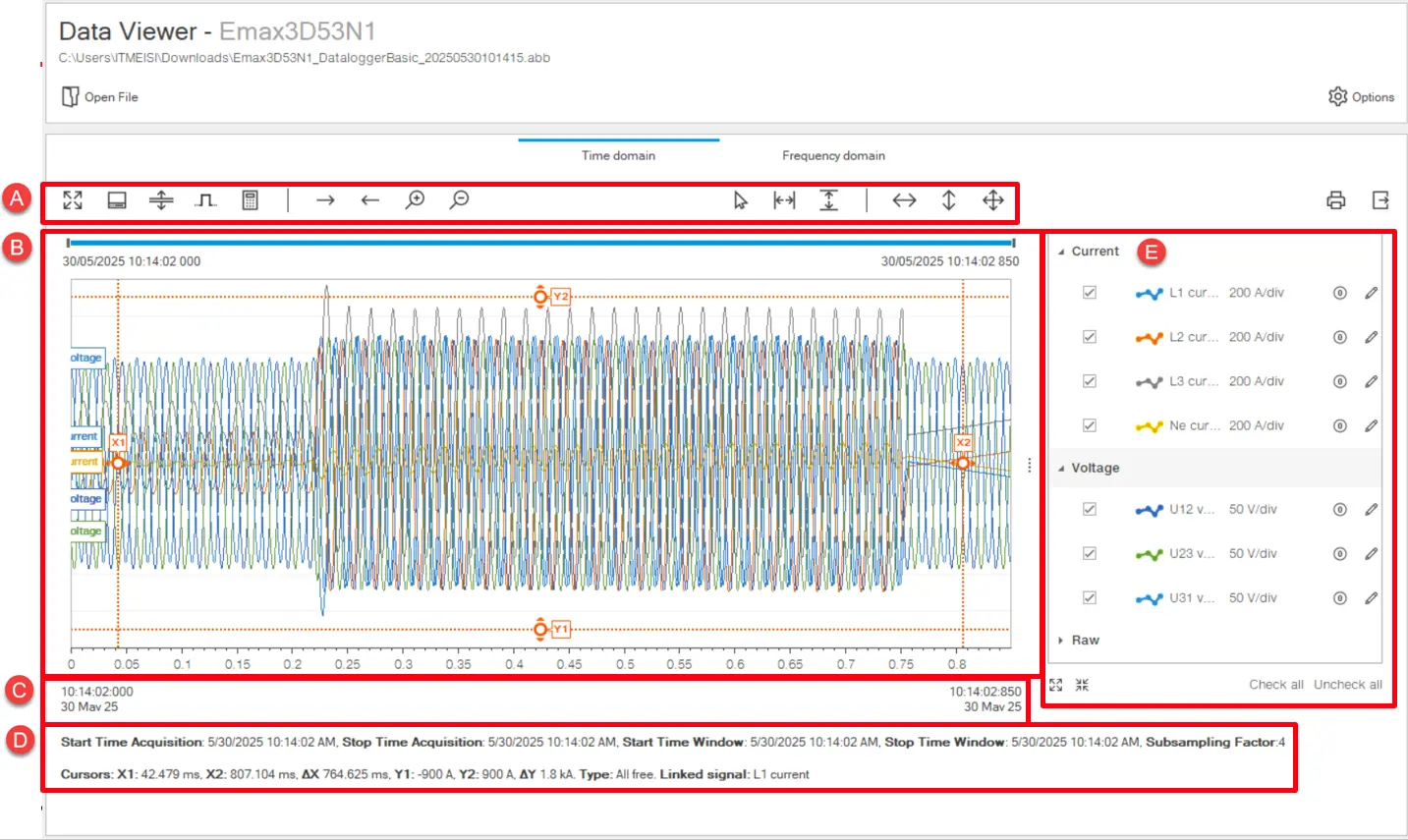

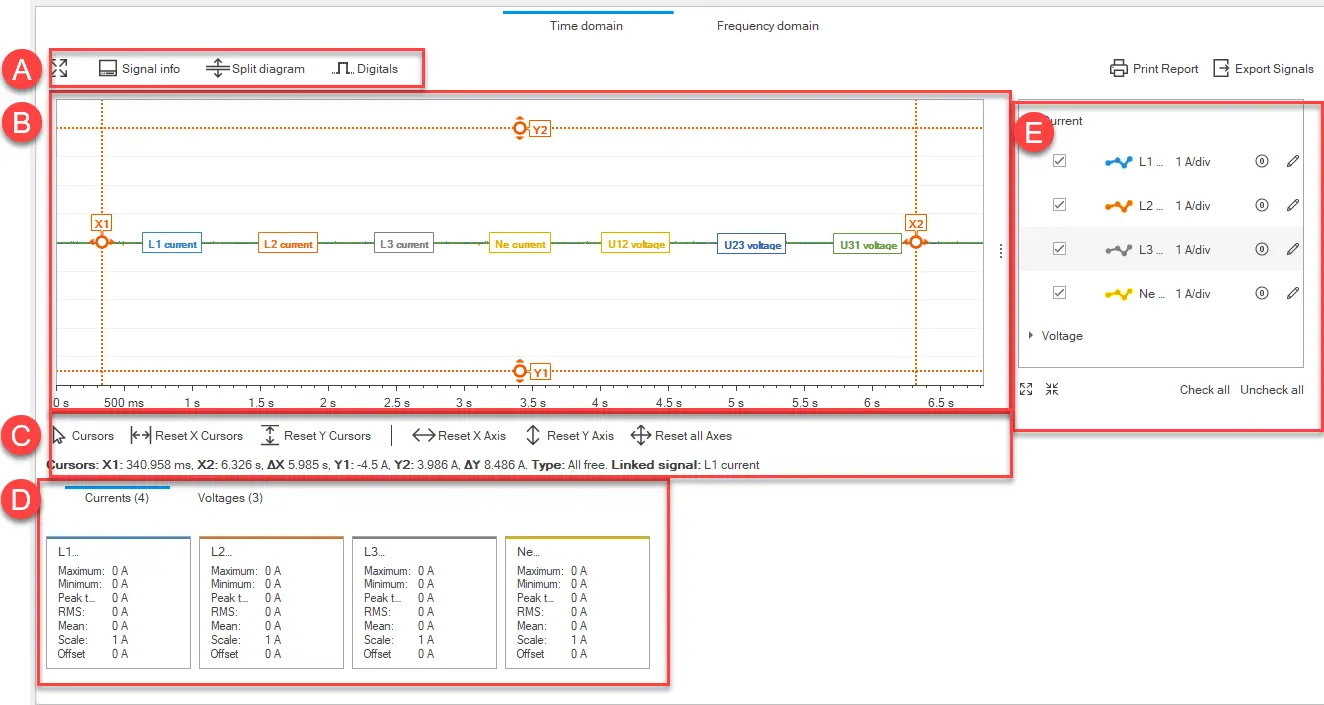

Dominio del tiempo
Descripción
de la pieza
Un
Los botones de acción se dividen en 4 categorías diferentes;
Operaciones relacionadas con la ventana de señales
: amplía el área de visualización del gráfico en la página.
Información de señal: muestra/oculta la información de corrientes/voltajes en la parte inferior de la ventana.
Diagrama dividido: separa/fusiona los gráficos de señal de corriente y voltaje.
Mostrar señales digitales: te permite seleccionar qué tipos de eventos digitales mostrar en el gráfico.
Editar Expresión de señal:
Operaciones de visibilidad de señales
Mover a la derecha - Mover a la izquierda: Botones para mover señal seleccionada en la ventana.
Zoom in - Zoom out: Botones para hacer zoom in - out seleccionado señal en la ventana.
Operaciones relacionadas con cursores:
Cursores: Para personalizar la configuración del cursor y poder establecer señal enlazada, tipo de pista y delta.
Reiniciar cursor X - Reiniciar cursor Y: Botones para restablecer cursores preestablecidos.
Operaciones relacionadas con el eje:
Restablecer eje X - Restablecer eje Y: Botones para restablecer el eje preestablecido respectivamente en el gráfico.
Restablecer todos los ejes: Botón para restablecer todos los ejes preestablecidos en el gráfico.
B
Gráfico con formas de onda de voltaje y corriente registradas a lo largo del tiempo. Si está activado, también muestra señales digitales de eventos.
C
Información real relacionada con la fecha y hora del archivo grabado.
D
Pestaña de información que cambia dinámicamente relacionada con la ventana temporal y el cursor.
E
Menú para mostrar/ocultar la corriente, el voltaje y las señales digitales en el gráfico:
: permite cambiar cómo se muestra la señal en el gráfico
: permite reiniciar los desplazamientos

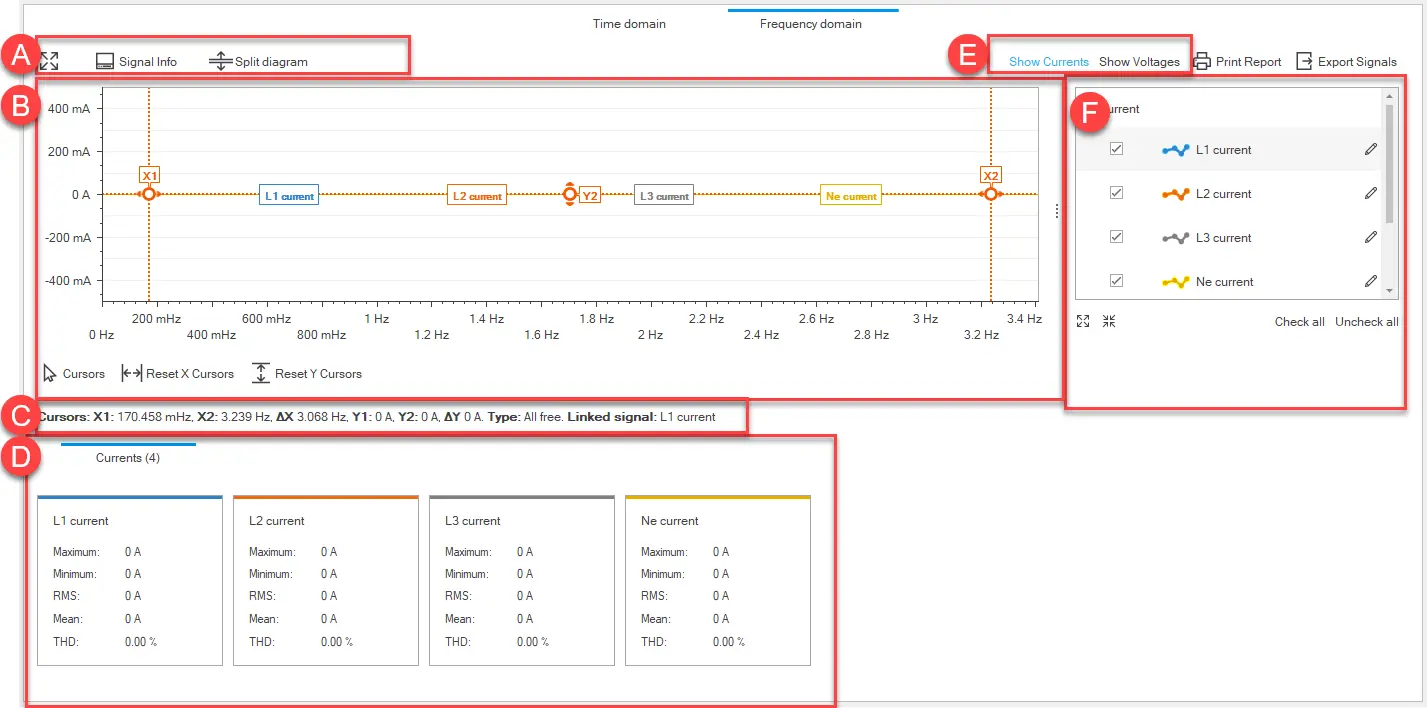

Dominio de la frecuencia
Descripción
de la pieza
Un
Botones de acción:
: amplía el área de visualización del gráfico en la página.
Información de señal: muestra/oculta la información en [D].
Diagrama dividido: separa/fusiona los gráficos de señal de corriente y voltaje.
B
Gráfico con el espectro armónico de voltaje y corriente registrados. Depende de lo que se seleccione en [E].
C
Botones para ajustar el cursor.
D
Valores detallados de corrientes/voltajes mostrados en el gráfico.
E
Botones para mostrar corrientes o voltajes en el gráfico.
F
Menú para mostrar/ocultar señales de corriente/voltaje en el gráfico:
: permite cambiar cómo se muestra la señal en el gráfico
Información del archivo
Elemento
Descripción
Nombre de la unidad
Tipo de dispositivo
Nombre de la etiqueta del interruptor automático
Nombre personalizado del dispositivo
Fecha
Fecha y hora en que se grabó el archivo en el dispositivo
Frecuencia de muestreo
Frecuencia de muestreo
Frecuencia de la red
Frecuencia estándar de la red eléctrica
Sesión de prueba activa
Cierto: indica que el evento fue grabado durante una sesión de prueba
Falso: indica que el evento fue grabado con el dispositivo en modo operativo
: amplía el área de visualización del gráfico en la página.
: permite cambiar cómo se muestra la señal en el gráfico
: permite reiniciar los desplazamientos
