Área de prueba: información útil

Descripción de la función

La función de área de prueba te permite observar el comportamiento del dispositivo en condiciones difíciles de reproducir en la realidad, y comprobar y confirmar lo siguiente:

Las decisiones de instalación realizadas
el valor de los parámetros configurados en el dispositivo

El tiempo de viaje mostrado por Ekip Connect es simplemente simulado, con tolerancias diferentes en comparación con la situación real. La prueba no es una prueba real de inyección de corriente. El propósito de esta función es comprobar si, en el caso de un evento particular de falla, se produce un disparo según un conjunto determinado de parámetros.

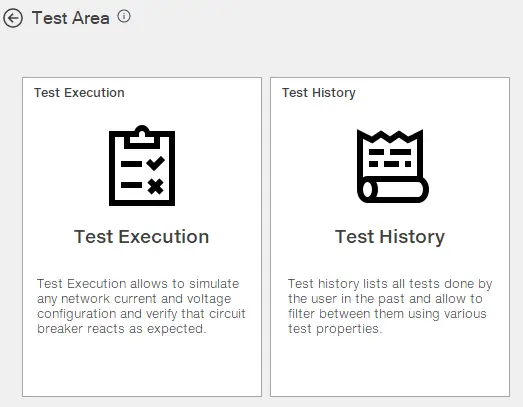

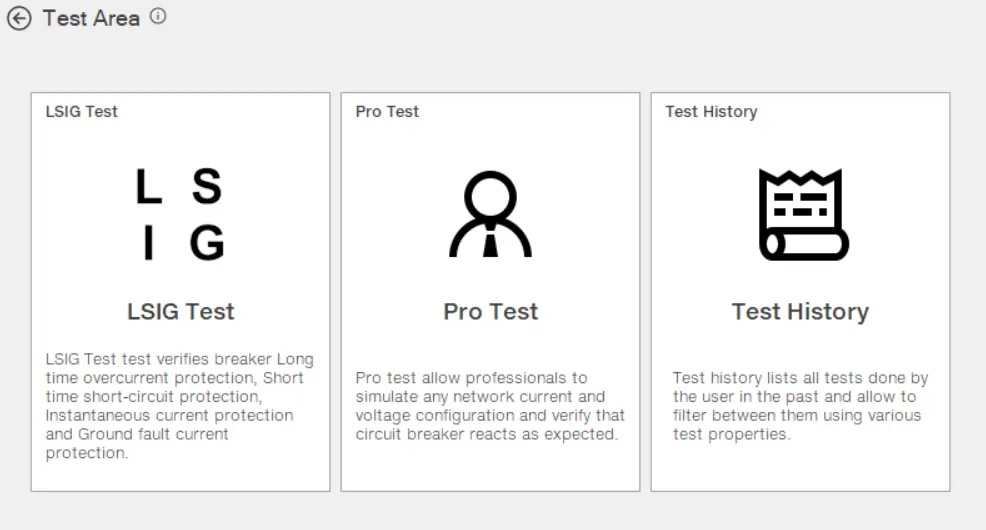

Tipos de pruebas

Están disponibles los siguientes tipos de pruebas.

Prueba: simula valores de corriente y/o voltaje personalizados manualmente (área de prueba: Prueba).
Secuencia de pruebas: ejecuta una secuencia de pruebas predefinidas que cubren el rango más amplio posible de valores anormales de corriente y voltaje. Se pueden crear secuencias de prueba personalizadas (área de prueba: secuencia de prueba).
Prueba de disparo: comprueba el funcionamiento del solenoide de apertura. En particular, verifica que, tras un comando de disparo, el interruptor automático cambia de estado cerrado a abierto (área de prueba: prueba de disparo).

Sesión de prueba

Es posible definir una sesión de prueba y luego añadir información adicional útil para gestionar informes de prueba, tales como:

Nombre de la sesión
lugar
cliente
operador Performing las pruebas

Informe de prueba

Se puede mostrar un informe por cada prueba realizada. El informe contiene la siguiente información:

Nombre de la sesión y operador
Nombre de la prueba
Fecha y hora del examen
Valores de corriente y voltaje generados durante la prueba, representados en un diagrama fasorial
Configuración del dispositivo probado
Resultado de la prueba
Descriptor en uso
Versión Ekip Connect

Requisitos

Acceso a la función	Irrestricto
Tipo de dispositivos que soportan la función	Unidad externa para interruptores automáticos (por ejemplo, Ekip Up) Disyuntores
Estado del dispositivo	Conectados y comunicándose Nota: durante la prueba, las corrientes deben estar en 0.
Tipo de conexión con el dispositivo	Conexión vía Ekip T&P

>> Para más detalles sobre los dispositivos compatibles y los requisitos de cada uno, consulte el documento 9AKK108467A9238 disponible aquí.

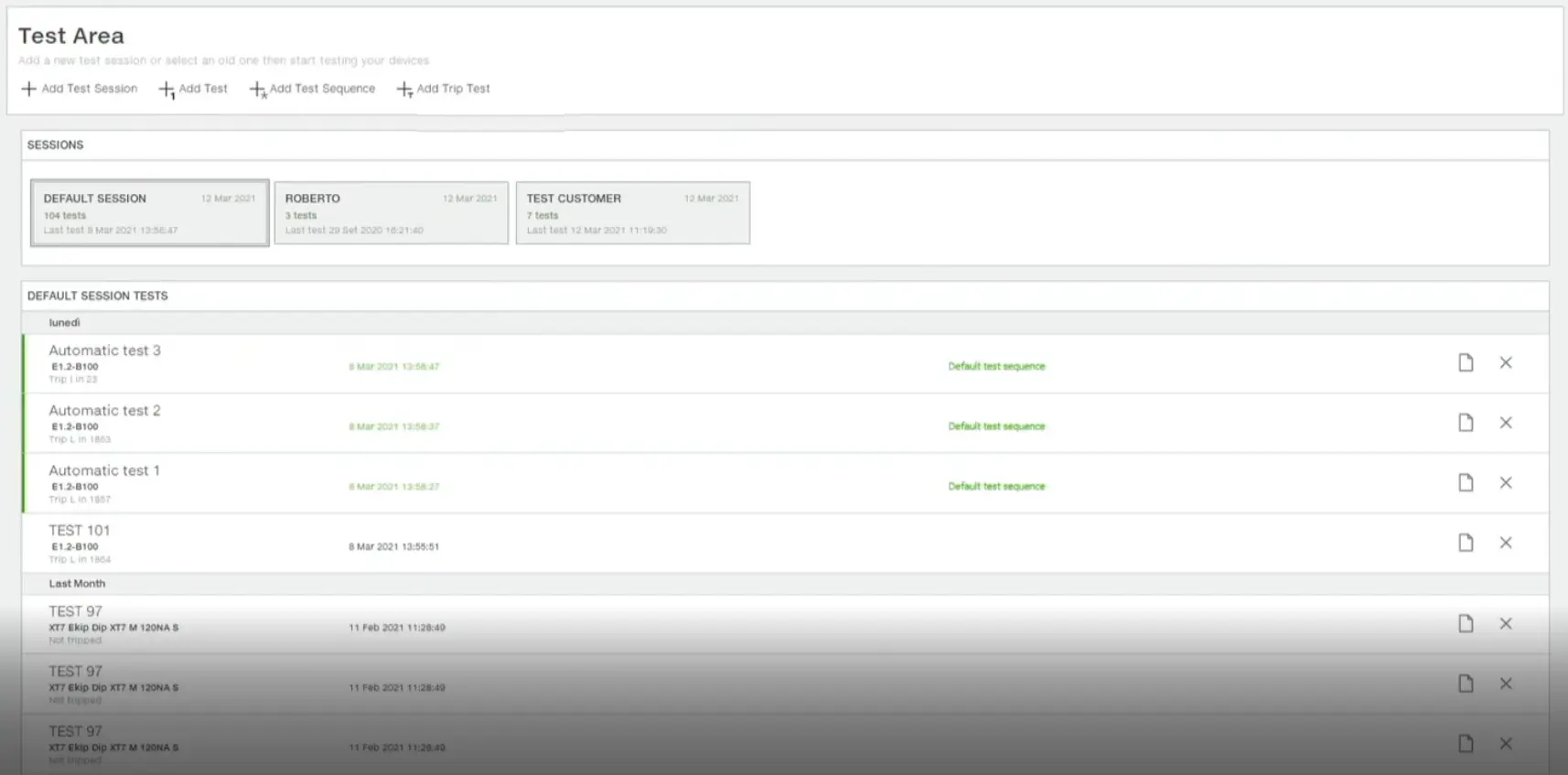

Cómo es

Descripción

de la pieza
Zona de pruebas	Botones para ejecutar las distintas pruebas y añadir sesiones de prueba.
Sesiones de prueba	Sesiones de prueba disponibles: Sesión predeterminada: sesión creada automáticamente por Ekip Connect para recopilar las pruebas generadas sin información adicional. Sesiones personalizadas: sesiones creadas por el usuario para recopilar pruebas con la misma información adicional.
Pruebas de sesión	Lista de pruebas realizadas en la sesión seleccionadas en las sesiones de Prueba. Se proporcionan los siguientes detalles para cada prueba: Resultado: Tropezó/No tropezó Nombre de la prueba Tipo y nombre personalizado del dispositivo Fecha y hora de generación de pruebas Cualquier secuencia de pruebas a la que pertenezca la prueba Botones de acción: : ver informe de prueba : elimina una prueba : notas de añadir/editar

de la pieza

Zona de pruebas

Botones para ejecutar las distintas pruebas y añadir sesiones de prueba.

Sesiones de prueba

Sesiones de prueba disponibles:

Sesión predeterminada: sesión creada automáticamente por Ekip Connect para recopilar las pruebas generadas sin información adicional.
Sesiones personalizadas: sesiones creadas por el usuario para recopilar pruebas con la misma información adicional.

Pruebas de sesión

Lista de pruebas realizadas en la sesión seleccionadas en las sesiones de Prueba. Se proporcionan los siguientes detalles para cada prueba:

Resultado: Tropezó/No tropezó
Nombre de la prueba
Tipo y nombre personalizado del dispositivo
Fecha y hora de generación de pruebas
Cualquier secuencia de pruebas a la que pertenezca la prueba
Botones de acción:
- : ver informe de prueba
- : elimina una prueba
- : notas de añadir/editar

Crear una sesión de prueba

En el área de Herramientas > Prueba, haz clic en Añadir sesión de prueba.
Rellena toda la información adicional de las pruebas en la sesión y haz clic en OK: el botón de la sesión creada aparece en Sesiones de prueba.
Para eliminar la sesión, coloca el cursor sobre el botón de sesión y haz clic en el botón que aparezca.
Para iniciar una sesión, selecciona el botón de sesión: las pruebas realizadas se guardan en la sesión seleccionada.
Para realizar una prueba, consulta Área de prueba: Prueba, Área de prueba: Secuencia de prueba, Área de prueba: Prueba de viaje.
