แนะ นำ

คำนำ

Ekip Connect สามารถเชื่อมต่อกับอุปกรณ์หลายเครื่องพร้อมกัน แต่สื่อสารกับอุปกรณ์ครั้งละหนึ่งเครื่องเท่านั้น

การสแกนที่ใช้ได้

ขั้นตอน

ประเภทการเชื่อมต่อ	คําอธิบาย
ทีแอนด์พี	สแกนผ่าน USB Flash Drive โดยใช้ตัวแปลง Ekip T&P หรือ Ekip Programming	สแกน-abb-key" target="_self">Scanning ผ่านปุ่ม ABB
ยูเอสบี-ซี	สแกนผ่านสาย USB-C
อนุกรม	สแกนที่ค้นหาอุปกรณ์ที่เชื่อมต่อผ่านเครือข่ายอนุกรม	การสแกนบัสแบบอนุกรม
อีเธอร์เน็ต	สแกนที่ค้นหาอุปกรณ์ที่เชื่อมต่อผ่านเครือข่ายอีเทอร์เน็ต อุปกรณ์แต่ละเครื่องจะได้รับการจดจําผ่านที่อยู่ IP	การสแกนเครือข่ายอีเทอร์เน็ต
ด้วยตนเอง	สแกนด้วยคําจํากัดความของพารามิเตอร์ด้วยตนเองและวิธีการเชื่อมต่อ Modbus มีประโยชน์อย่างยิ่งสําหรับอุปกรณ์ที่ไม่มี SlaveID (ตัวระบุสําหรับการสื่อสารระหว่างอุปกรณ์ ABB SpA)	การสแกน "> Scanning ด้วยตนเอง

หมายเหตุ เมื่อใช้ซอฟต์แวร์เป็นครั้งแรก ขอแนะนําให้ใช้การเชื่อมต่อผ่าน USB (Ekip T&P หรือ Ekip Programming)

หมายเหตุ สามารถเชื่อมต่ออุปกรณ์ผ่าน BLE (Bluetooth Low Energy) ผ่านแอป EPiC สําหรับข้อมูลเพิ่มเติม โปรดดูเอกสารประกอบของแอปที่นี่

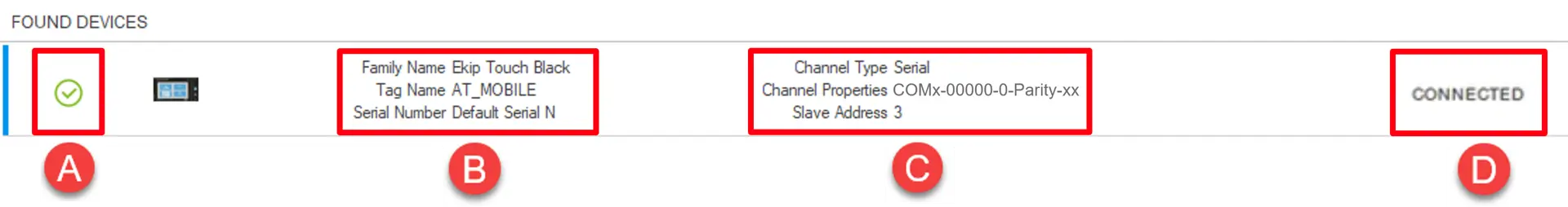

ข้อมูลอุปกรณ์ในหน้า Scanning

ในส่วน Devices found อุปกรณ์ที่พบหลังจาก Scanning จะแสดงรายการ ข้อมูลต่อไปนี้มีให้สําหรับแต่ละอุปกรณ์:

ชิ้นส่วน
A	สถานะอุปกรณ์: : พบแต่ยังไม่สร้างการเชื่อมต่อ / (สลับกัน): เชื่อมต่อและทํางานได้ตามปกติ /(สลับกัน): เชื่อมต่อแล้ว แต่มีสัญญาณเตือนที่ใช้งานอยู่ :เชื่อม ต่อ หมายเหตุ อุปกรณ์ที่ไม่ได้เชื่อมต่อจะยังคงมองเห็นได้จนกว่าจะสแกนครั้งต่อไปหรือรีสตาร์ท Ekip Connect
B	ตัวระบุตระกูลอุปกรณ์ ชื่อแท็ก และหมายเลขซีเรียล หมายเหตุ: พารามิเตอร์ Tag name สามารถ แก้ไขได้ใน มุมมองคลาสสิก>การกําหนดค่าหน่วย
C	ที่อยู่ IP และ/หรือพอร์ตที่ใช้สําหรับการเชื่อมต่อและการกําหนดค่า
D	เชื่อมต่อแล้ว: อุปกรณ์เชื่อมต่อและสื่อสาร SELECT: ปุ่มเพื่อเปิดใช้งานการสื่อสารกับอุปกรณ์ที่เลือก หมายเหตุ Ekip Connect สามารถกําหนดค่าและตรวจสอบอุปกรณ์ได้ครั้งละหนึ่งเครื่องเท่านั้น การเปิดใช้งานการสื่อสารกับอุปกรณ์ที่เลือกจะยับยั้งการสื่อสารกับอุปกรณ์ที่เปิดใช้งานก่อนหน้านี้
