โปรแกรมดูข้อมูล

คําอธิบายของฟังก์ชัน
ฟังก์ชัน Data Viewer ช่วยให้คุณสามารถ view ไฟล์บันทึกข้อมูลที่ดาวน์โหลดจากอุปกรณ์และวิเคราะห์ข้อมูล

โปรแกรมดูข้อมูลใน Ekip Connect
การดําเนินการต่อไปนี้สามารถทําได้จากเครื่องมือ Ekip Connect:

เปิดการบันทึกที่สร้างด้วยฟังก์ชัน Datalogger
วิเคราะห์ข้อมูลโดยอ้างอิงถึงเวลาหรือความถี่ของเฟสกระแสและแรงดันไฟฟ้าแต่ละเฟส
พิมพ์รายงาน
ส่งออกข้อมูล

ข้อกําหนด

การเข้าถึงฟังก์ชัน	ไม่จํากัดด้วยไฟล์บันทึกข้อมูลที่ถูกต้อง
ประเภทของอุปกรณ์ที่รองรับฟังก์ชัน	ยูนิตภายนอกสําหรับเซอร์กิตเบรกเกอร์ (เช่น Ekip Up) เซอร์กิตเบรกเกอร์
สถานะอุปกรณ์	ใด
ประเภทของการเชื่อมต่อกับอุปกรณ์	ใด

>> สําหรับรายละเอียดเพิ่มเติมเกี่ยวกับอุปกรณ์ที่รองรับและข้อกําหนดสําหรับแต่ละอุปกรณ์ โปรดดูที่เอกสาร................ มีอยู่ที่นี่

หน้าตาเป็นอย่างไร

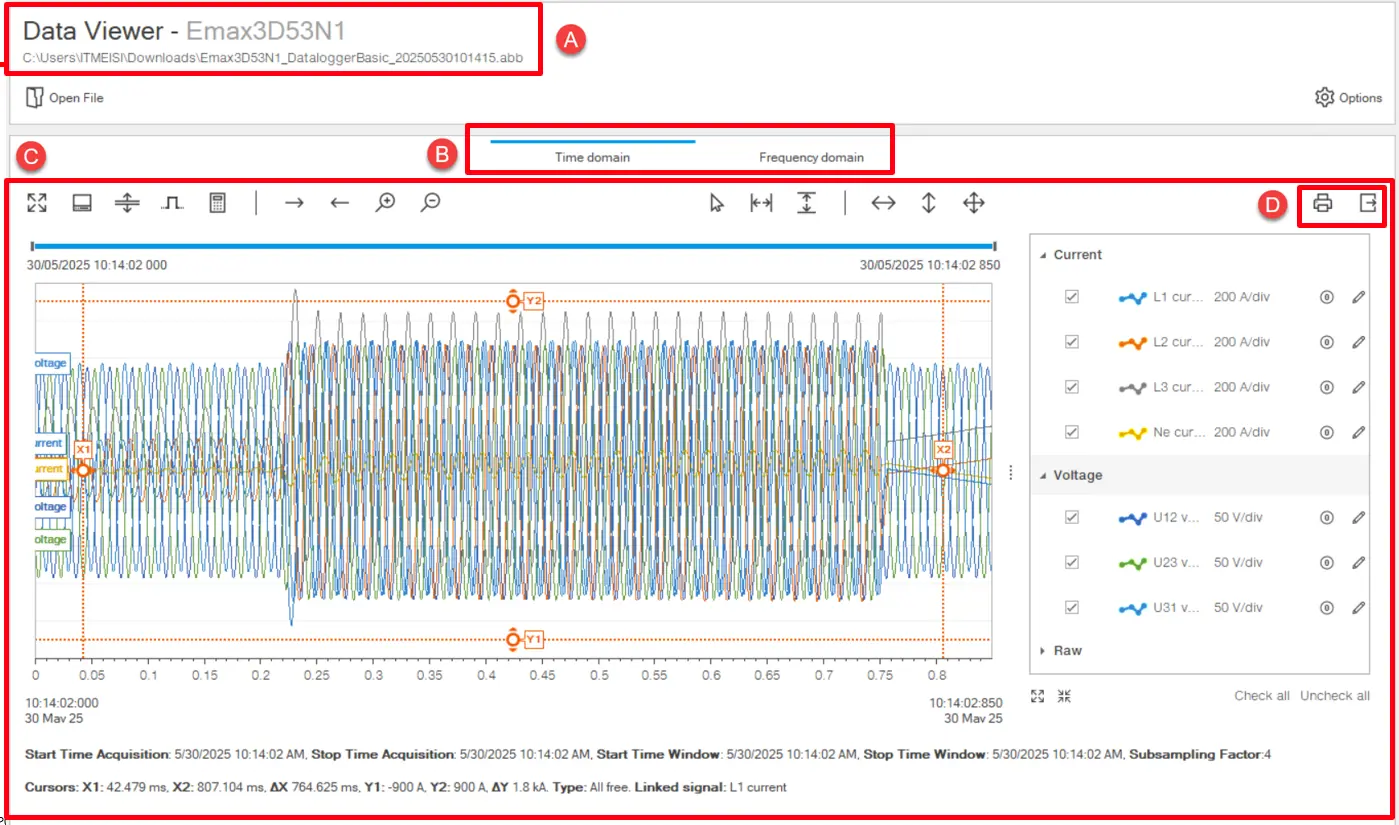

Data viewer page

ส่วน	คำอธิบาย
A	เปิดเส้นทางไฟล์
เปิด	ปุ่มเพื่อเปิด file ดาวน์โหลดก่อนหน้านี้ผ่านฟังก์ชัน Data Logger
ตัวเลือก	ปุ่มเพื่อกําหนดการตั้งค่า Data Viewer สําหรับจานสี ความหนา ตําแหน่งเป้าเล็ง และการมองเห็นคําอธิบายประกอบสัญญาณ
B	เมนูเพื่อเลือกประเภทของกราฟิกที่จะแสดง: โดเมนเวลา โดเมนความถี่
C	พื้นที่แสดงข้อมูล เนื้อหาจะขึ้นอยู่กับประเภทของกราฟที่เลือกใน [B]
D	ปุ่มการดําเนินการ: พิมพ์รายงาน: สร้างรายงานไฟล์พร้อมข้อมูลไฟล์กราฟพร้อมสัญญาณที่แสดงอยู่ในปัจจุบันและค่ากระแสและแรงดันไฟฟ้าโดยละเอียด รายงานสามารถบันทึกในรูปแบบ.pdf หรือพิมพ์ได้ สัญญาณส่งออก: ส่งออกกระแสไฟฟ้าที่เลือก tage และสัญญาณดิจิตอลในรูปแบบ.csv

โดเมนเวลา

Data viewer page

คําอธิบาย

ชิ้นส่วน
A	พื้นที่ปุ่มแอคชั่นใน 4 หมวดหมู่ที่แตกต่างกัน การดําเนินการที่เกี่ยวข้องกับหน้าต่างสัญญาณ : ขยายพื้นที่แสดงกราฟบนหน้า ข้อมูลสัญญาณ: แสดง/ซ่อนข้อมูลของ Currents /Voltages ที่ด้านล่างของหน้าต่าง ไดอะแกรมแยก: แยก/รวมกราฟสัญญาณกระแสและแรงดันไฟฟ้า แสดงสัญญาณดิจิตอล: ให้คุณเลือกประเภทของเหตุการณ์ดิจิทัลที่จะแสดงบนกราฟ แก้ไขนิพจน์สัญญาณ: การดําเนินการมองเห็นสัญญาณ เลื่อนไปทางขวา - เลื่อนไปทางซ้าย: ปุ่มสําหรับย้ายสัญญาณที่เลือกในหน้าต่าง ซูมเข้า - ซูมออก: ปุ่มสําหรับซูมเข้า - ออกสัญญาณที่เลือกในหน้าต่าง การดําเนินการที่เกี่ยวข้องกับเคอร์เซอร์: เคอร์เซอร์: เพื่อปรับแต่งการตั้งค่าเคอร์เซอร์เพื่อให้สามารถตั้งค่าสัญญาณที่เชื่อมโยง ประเภทแทร็ก และเดลต้า รีเซ็ตเคอร์เซอร์ X - รีเซ็ตเคอร์เซอร์ Y: ปุ่มสําหรับรีเซ็ตเคอร์เซอร์ที่ตั้งไว้ล่วงหน้า การดําเนินการที่เกี่ยวข้องกับแกน: รีเซ็ตแกน X - รีเซ็ตแกน Y: ปุ่มเพื่อรีเซ็ตแกนที่ตั้งไว้ล่วงหน้าตามลําดับในกราฟ รีเซ็ตแกนทั้งหมด: ปุ่มเพื่อรีเซ็ตแกนที่ตั้งไว้ล่วงหน้าทั้งหมดในกราฟ
B	กราฟที่มีรูปคลื่นแรงดันและกระแสที่บันทึกไว้เมื่อเวลาผ่านไป หากตั้งค่าไว้ จะแสดงสัญญาณเหตุการณ์ดิจิทัลด้วย
C	ข้อมูลวันที่และเวลาจริงที่เกี่ยวข้องของไฟล์ที่บันทึกไว้
D	แท็บข้อมูลที่เปลี่ยนแปลงแบบไดนามิกที่เกี่ยวข้องกับหน้าต่างเวลาและเคอร์เซอร์
E	เมนูแสดง/ซ่อนกระแส voltage และสัญญาณดิจิตอลในกราฟ: : ให้คุณเปลี่ยนวิธีแสดงสัญญาณในกราฟ : อนุญาตให้รีเซ็ตออฟเซ็ต

โดเมนความถี่

Data viewer frequency

คําอธิบาย

ชิ้นส่วน
A	ปุ่มการดําเนินการ: : ขยายพื้นที่แสดงกราฟบนหน้า ข้อมูลสัญญาณ: แสดง/ซ่อนข้อมูลใน [D] ไดอะแกรมแยก: แยก/รวมกราฟสัญญาณกระแสและแรงดันไฟฟ้า
B	กราฟที่มีแรงดันไฟฟ้าและสเปกตรัมฮาร์มอนิกกระแสที่บันทึกไว้ ขึ้นอยู่กับสิ่งที่เลือกใน [E]
C	ปุ่มสําหรับตั้งเคอร์เซอร์
D	ค่าโดยละเอียดของกระแส/แรงดันไฟฟ้าที่แสดงในกราฟ
E	ปุ่มสําหรับแสดงกระแสหรือแรงดันไฟฟ้าในกราฟ
F	เมนูเพื่อแสดง/ซ่อนกระแส/ปริมาตร tag สัญญาณอีในกราฟ: : ให้คุณเปลี่ยนวิธีแสดงสัญญาณในกราฟ

ข้อมูลไฟล์

ธาตุ	คำอธิบาย
ชื่อหน่วย	ประเภทอุปกรณ์
ชื่อแท็กเบรกเกอร์	ชื่อที่กําหนดเองของอุปกรณ์
วันที่	วันที่และเวลาที่ไฟล์ถูกบันทึกบนอุปกรณ์
ความถี่ในการสุ่มตัวอย่าง	ความถี่ในการสุ่มตัวอย่าง
ความถี่เครือข่าย	ความถี่มาตรฐานของเครือข่ายไฟฟ้า
เซสชันการทดสอบที่ใช้งานอยู่	จริง: ระบุว่าเหตุการณ์ถูกบันทึกระหว่างเซสชันการทดสอบ เท็จ: แสดงว่าเหตุการณ์ถูกบันทึกพร้อมกับอุปกรณ์ในโหมดการทํางาน
เปิดไฟล์	เส้นทางที่บันทึกไฟล์ที่เปิดอยู่
รหัสทาส	รหัสประจําตัวอุปกรณ์
