เครื่องวิเคราะห์เครือข่าย

เครื่องวิเคราะห์เครือข่าย

 Network Analyzer สําหรับ เซอร์กิตเบรกเกอร์ เป็นเครื่องมือที่ใช้ในการตรวจสอบและวิเคราะห์พฤติกรรมและประสิทธิภาพของเซอร์กิตเบรกเกอร์ในระบบ จําหน่ายไฟฟ้า

รวบรวมข้อมูลเกี่ยวกับคุณภาพของเครือข่ายและพารามิเตอร์การทํางานของเบรกเกอร์เอง

ใน Ekip Connect ด้วยเซอร์กิตเบรกเกอร์ Emax 3 ผู้ใช้สามารถตรวจสอบการเปลี่ยนแปลงได้ถึง 50 เหตุการณ์ในมุมมองกราฟิก สําหรับเบรกเกอร์อื่นๆ สามารถแสดงภาพเหตุการณ์ได้ในมุมมองคลาสสิก

ในหน้าการวัด มีกราฟ 2 กราฟเพื่อแสดงภาพขนาดแรงดันไฟฟ้าและการ เกิดขึ้นของเหตุการณ์ หรือผู้ใช้อาจตรวจสอบเหตุการณ์ทั้งหมดในมุมมองคลาสสิก→ประวัติตัววิเคราะห์เครือข่าย

ในการแสดงภาพกราฟทั้งสองด้วยข้อมูลที่มีอยู่ผู้ใช้ต้อง

• มีแพ็คเกจซอฟต์แวร์ Network Analyzer จากตลาด

• เปิดใช้งานพารามิเตอร์ "Network Analyzer Enable" จากมุมมองคลาสสิก

เครื่องมือหมด view

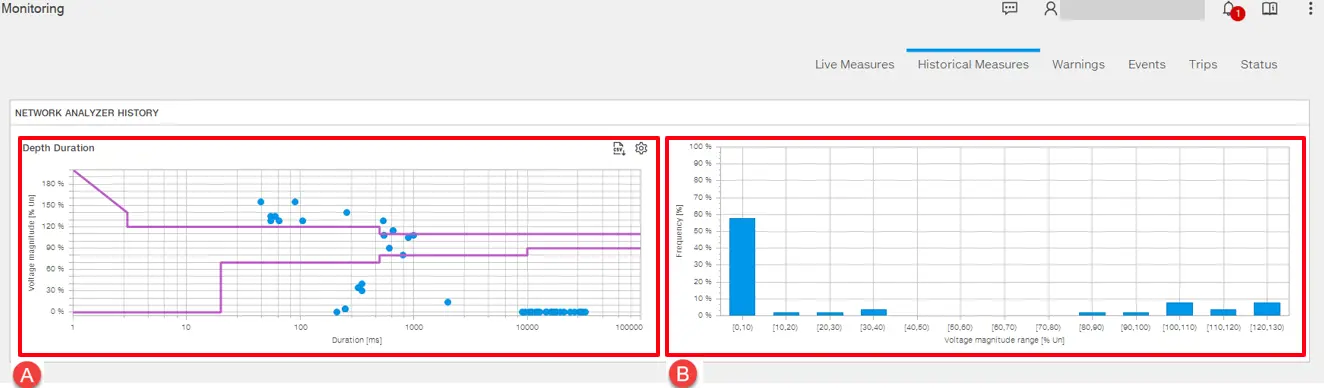

กราฟมีอยู่ใน การตรวจสอบ→มาตรการ ในอดีต

เมื่อปฏิบัติตามข้อกําหนดเบื้องต้นทั้งหมดแล้ว ผู้ใช้สามารถตรวจสอบกราฟที่มีเหตุการณ์ปรากฏในมุมมองคลาสสิก→ประวัติตัววิเคราะห์เครือข่าย

กราฟจุด - ระยะเวลาความลึก

ในกราฟนี้ผู้ใช้อาจเห็นภาพขนาดแรงดันไฟฟ้าที่มีการหยุดชะงักประเภทต่างๆ (หย่อนคล้อยหรือบวม)

มีสิ่งอํานวยความสะดวกในการดาวน์โหลดข้อมูลในคําแนะนํา เครื่องมือในรูปแบบ.csv ในเครื่อง

มีสิ่งอํานวยความสะดวกในการเปรียบเทียบผลลัพธ์ที่เกี่ยวกับมาตรฐานแรงดันไฟฟ้า เส้นโค้งมาตรฐานที่ใช้ได้สําหรับกราฟคือ;

• ไอติก / ซีบีเอ็มเอ
• 61000-4-34
• กึ่ง F47

ผู้ใช้สามารถเปลี่ยนเส้นโค้งมาตรฐานได้โดยเลือกจากปลาย เครื่องมือ โดยค่าเริ่มต้น "ITIC /CBEMA" คือเส้นโค้งที่พล็อต

กราฟแท่ง

ในกราฟนี้ ผู้ใช้อาจเห็นภาพการเกิดแรงดันไฟฟ้าตกคร่อมสําหรับช่วงขนาดแรงดันไฟฟ้านั้น
