เครือ ข่าย

คําอธิบายของเครื่องมือ

เครื่องมือเครือข่ายเป็นตัวกําหนดค่าแบบ all-in-one สําหรับเบรกเกอร์ของคุณ เปิดใช้งานการกําหนดค่าโทโพโลยีเครือข่ายการสื่อสารที่ต้องการบนอุปกรณ์โดยทําตามวิซาร์ดที่ใช้งานง่ายทีละขั้นตอน

ความสามารถที่สําคัญที่สุดที่เครื่องมือมีมีดังนี้:

• การกําหนดค่าเครือข่าย Modbus TCP Radial
• การกําหนดค่าเครือข่าย Modbus TCP Daisy Chain

ข้อกําหนด

Modbus TCP เรเดียล & Modbus TCP เดซี่เชน

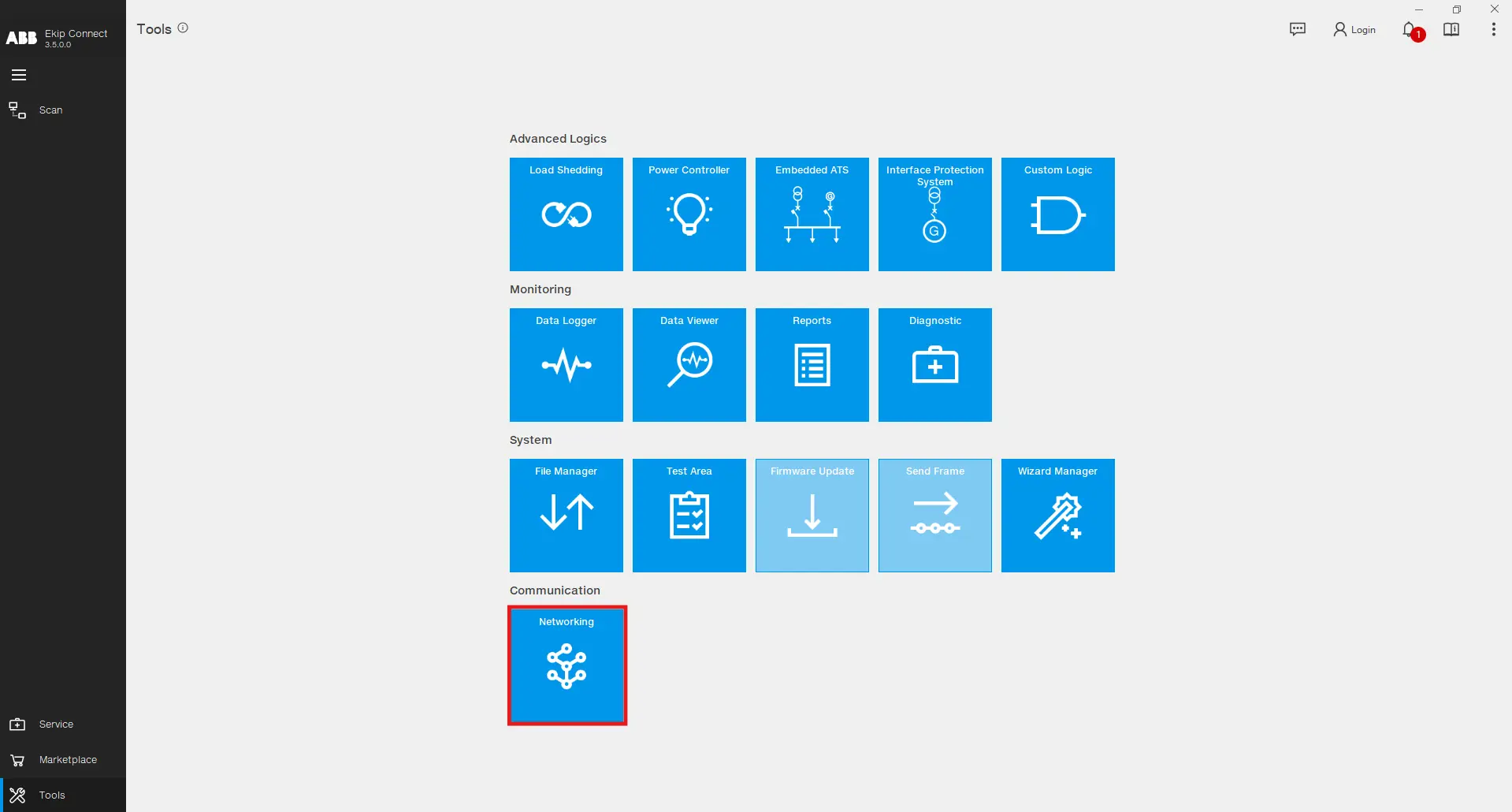

เปิดเครื่องมือเครือข่ายโดยคลิกที่ เครื่องมือ -> เครือข่าย

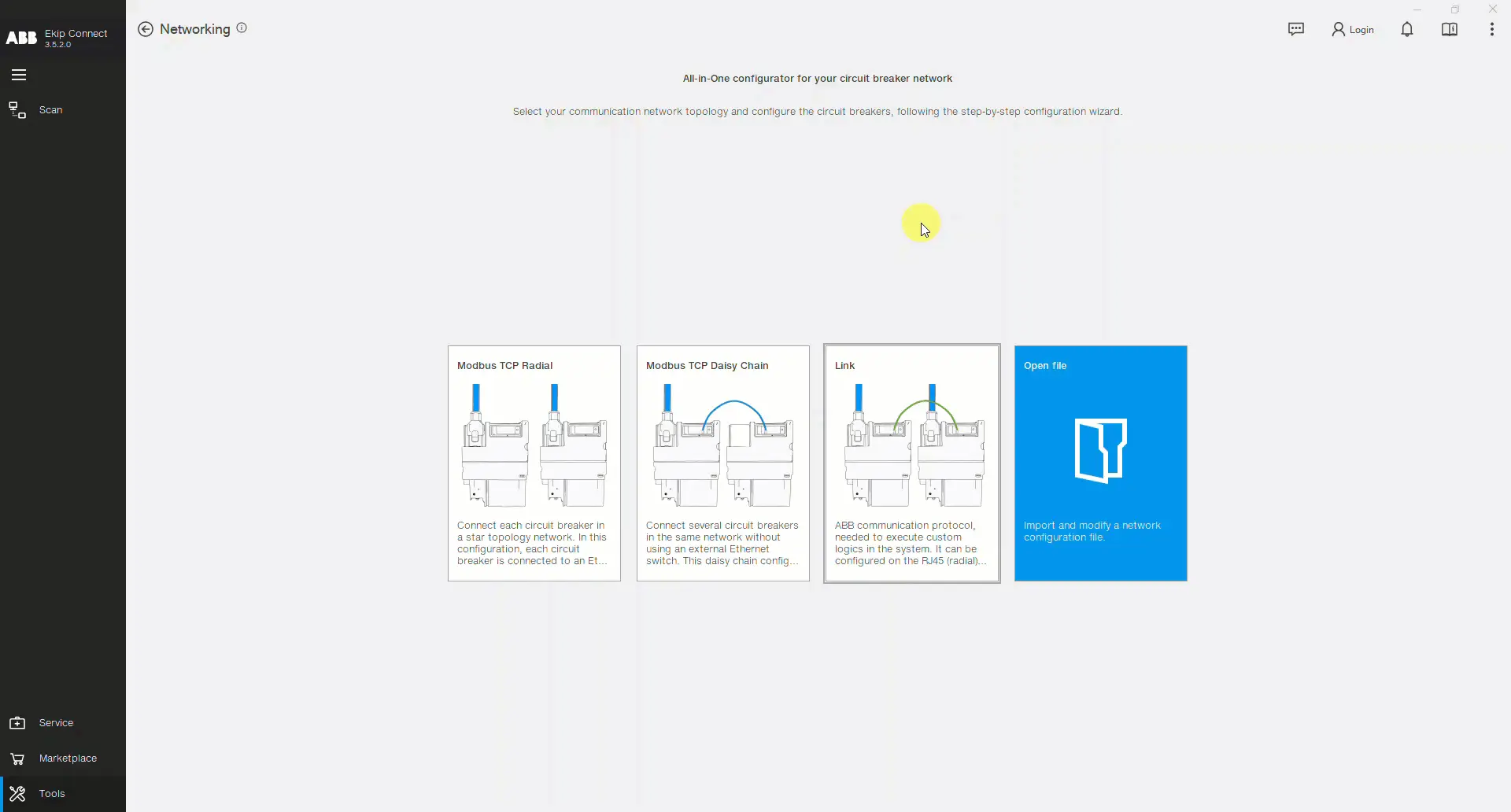

หน้าหลักของเครื่องมือมีจุดประสงค์ในการแนะนําคุณเกี่ยวกับการกําหนดค่าที่เป็นไปได้ คลิกที่การกําหนดค่า Modbus TCP Radial หากคุณต้องการเชื่อมต่อเซอร์กิตเบรกเกอร์แต่ละตัวในโทโพโลยีแบบดาวในขณะที่เชื่อมต่อกับสวิตช์อีเทอร์เน็ต เพื่อให้มั่นใจว่าการสื่อสารและการควบคุมแบบรวมศูนย์ การตั้งค่านี้ช่วยเพิ่มความน่าเชื่อถือของเครือข่ายและลดความยุ่งยากในการแก้ไขปัญหา คลิกที่การกําหนดค่า Modbus TCP Daisy Chain หากคุณต้องการเชื่อมต่อเซอร์กิตเบรกเกอร์หลายตัวในเครือข่ายเดียวกันโดยไม่ต้องใช้สวิตช์อีเทอร์เน็ตภายนอก การกําหนดค่าประเภทนี้ช่วยลดความซับซ้อนและต้นทุนของสายเคเบิล ในขณะที่ยังคงรักษาการสื่อสารระหว่างอุปกรณ์ ที่มีประสิทธิภาพ

การกําหนดค่าทีละขั้นตอน

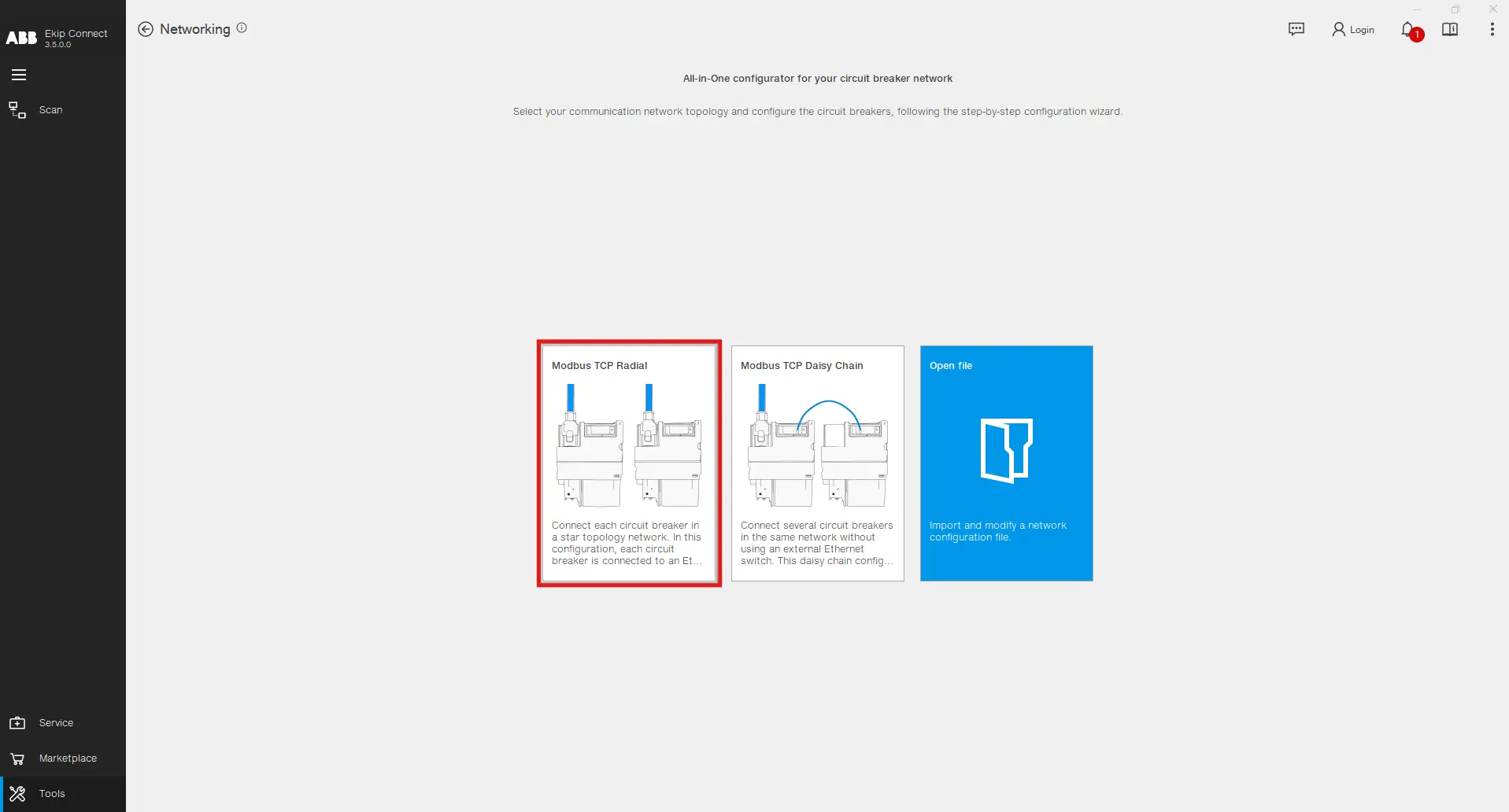

การกําหนดค่า Modbus TCP Radial และ TCP Daisy Chain มีความคล้ายคลึงกันในแง่ของขั้นตอนในการดําเนินการบนซอฟต์แวร์ Ekip Connect เพื่อจุดประสงค์ในการอธิบาย การกําหนดค่าโดยละเอียดจะแสดงของ Modbus TCP Radial คลิกที่ไทล์ที่ไฮไลต์เพื่อเริ่มกระบวนการ

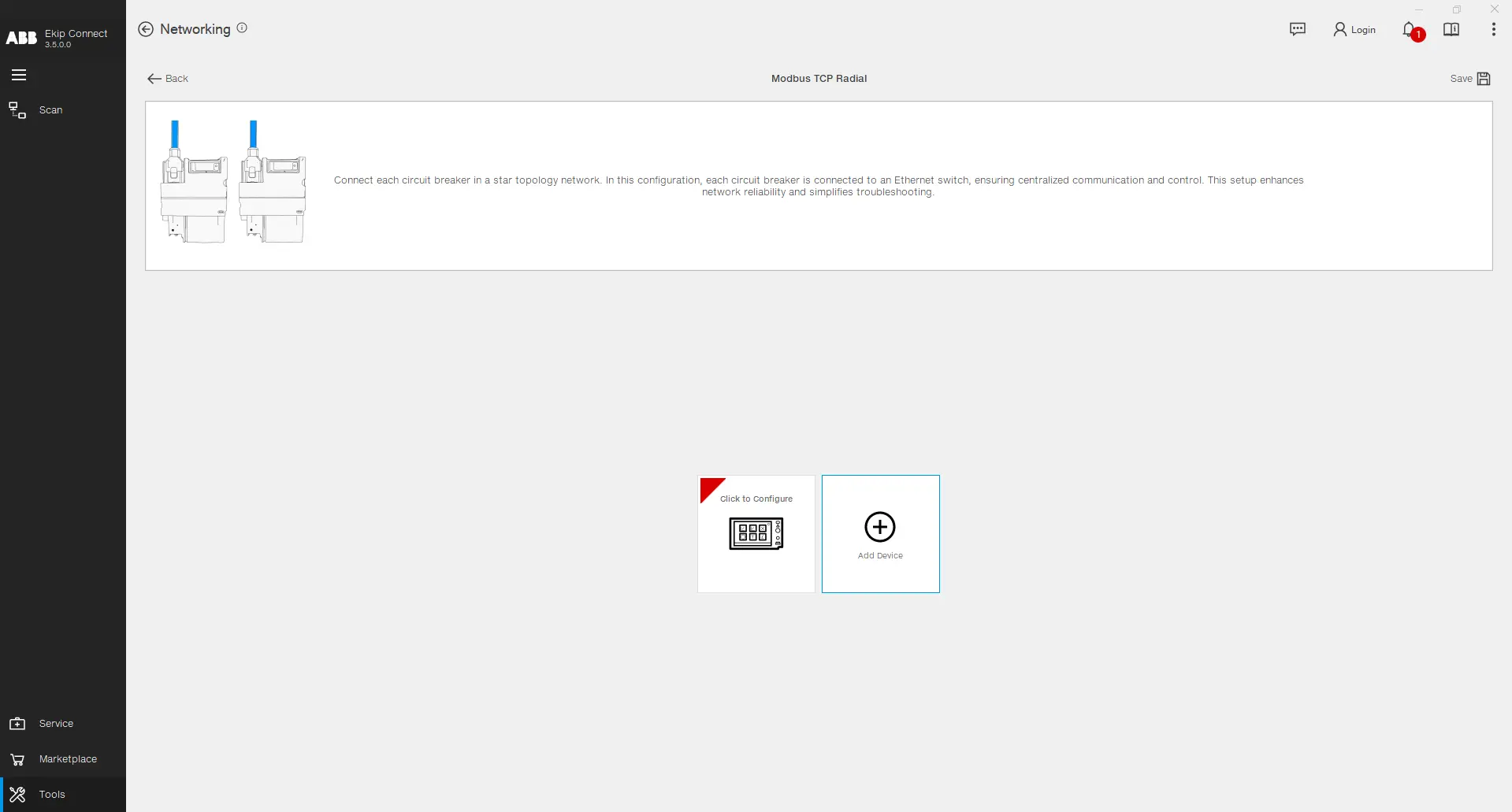

คลิกที่ เพิ่มอุปกรณ์ เพื่อแทรกอุปกรณ์ใหม่ในการกําหนดค่าเครือข่าย Modbus TCP ของคุณ จากนั้นคลิกที่อุปกรณ์ที่แทรกเพื่อดําเนินการกําหนดค่าต่อไป

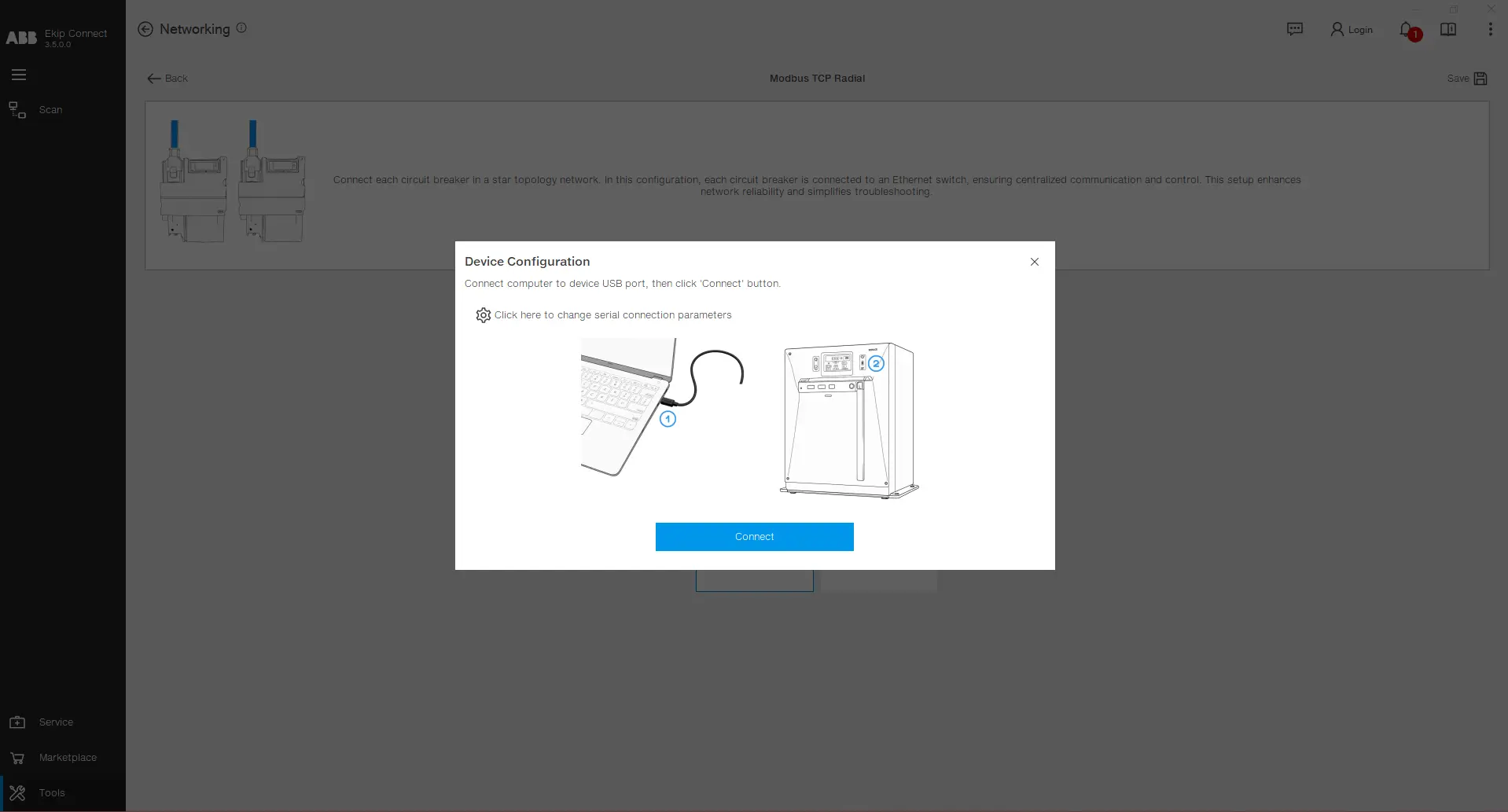

เชื่อมต่อพีซีกับอุปกรณ์ผ่าน USB type-C เลือกพอร์ตที่เหมาะสมโดยคลิกที่ไอคอนการตั้งค่า จากนั้นคลิกที่ เชื่อมต่อ

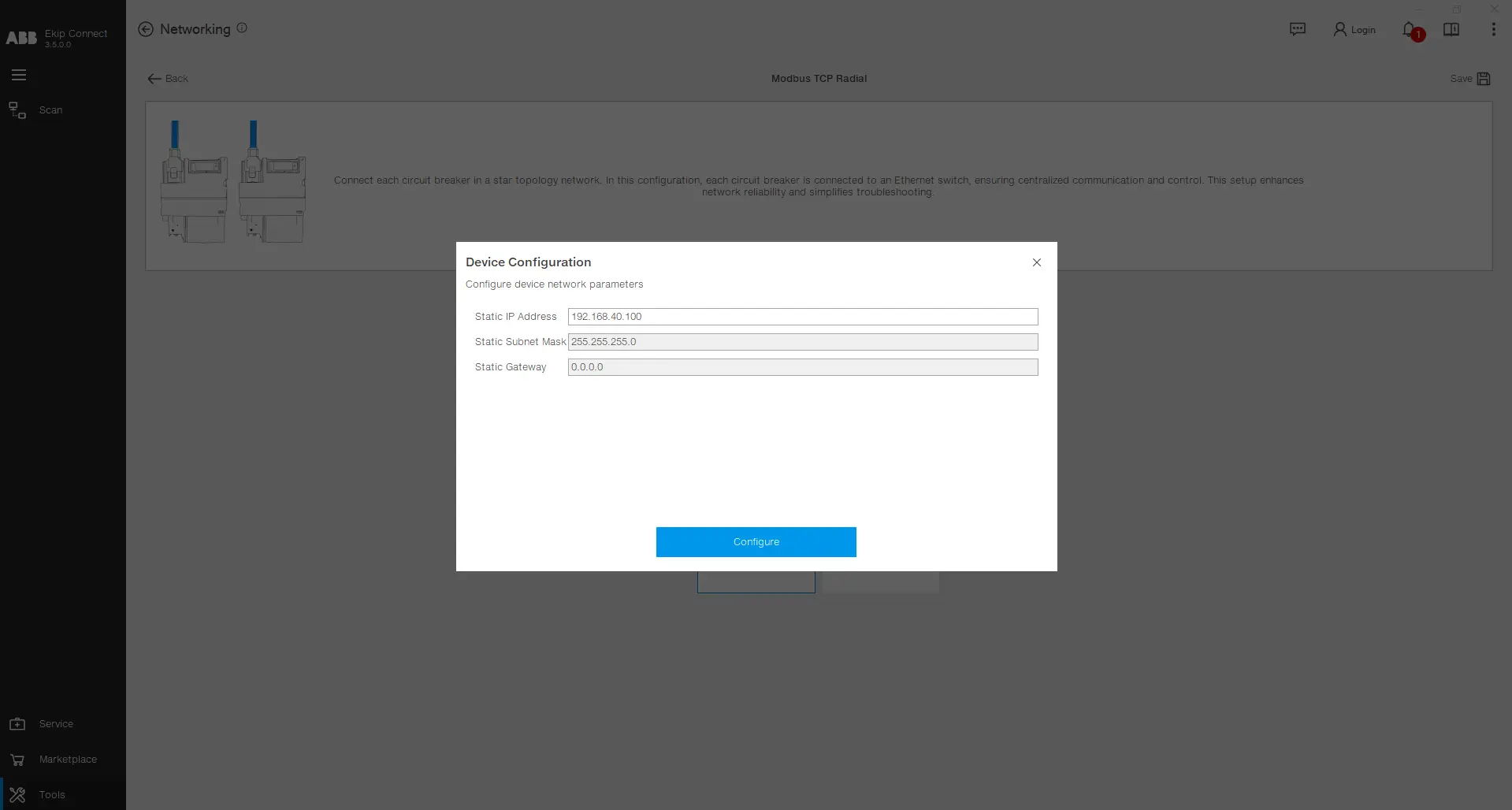

หลังจากเชื่อมต่อกับอุปกรณ์สําเร็จแล้ว ที่อยู่ IP แบบคงที่ ซับเน็ตมาสก์แบบคงที่ และเกตเวย์แบบคงที่จะถูกอ่านจากอุปกรณ์และแสดงบนอินเทอร์เฟซผู้ใช้ ค่าของที่อยู่ IP แบบคงที่สามารถแก้ไขได้ หลังจากกรอกค่าที่ต้องการแล้ว ให้คลิกที่ กําหนดค่า .

หลังจากอัปโหลดการกําหนดค่าแล้ว คุณจะสังเกตเห็นว่าสามเหลี่ยมสีเขียวปรากฏบนไทล์ของอุปกรณ์ที่กําหนดค่า ควบคู่ไปกับชื่อและที่อยู่ IP แบบคงที่ที่เลือก คุณสามารถดําเนินการเพิ่มอุปกรณ์เพิ่มเติมในการกําหนดค่าได้โดยทําซ้ําขั้นตอนเหล่านี้เพื่อกําหนดค่าเครือข่ายทั้งหมดให้เสร็จสมบูรณ์

ลิงค์เครือข่าย

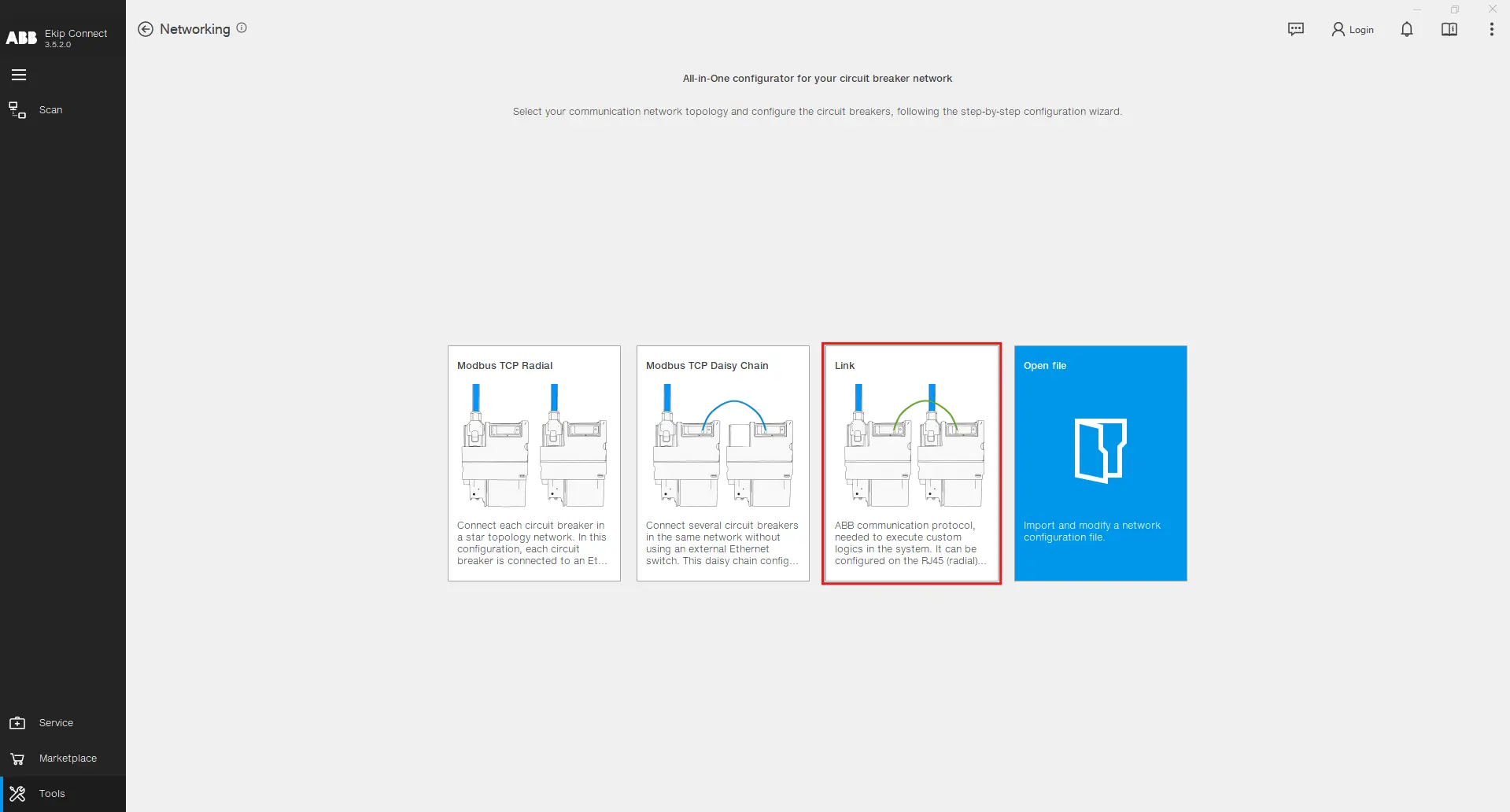

ใช้โปรโตคอลการสื่อสาร ABB ที่จําเป็นในการรันตรรกะแบบกําหนดเองในระบบ สามารถกําหนดค่าได้ om RJ45 (รัศมี) หรือ 100-Base T1 (เดซี่เชน) หากต้องการเข้าถึงตัวกําหนดค่าลิงก์ ให้คลิกที่ส่วนลิงก์ในเครื่องมือเครือข่าย


การกําหนดค่าทีละขั้นตอน

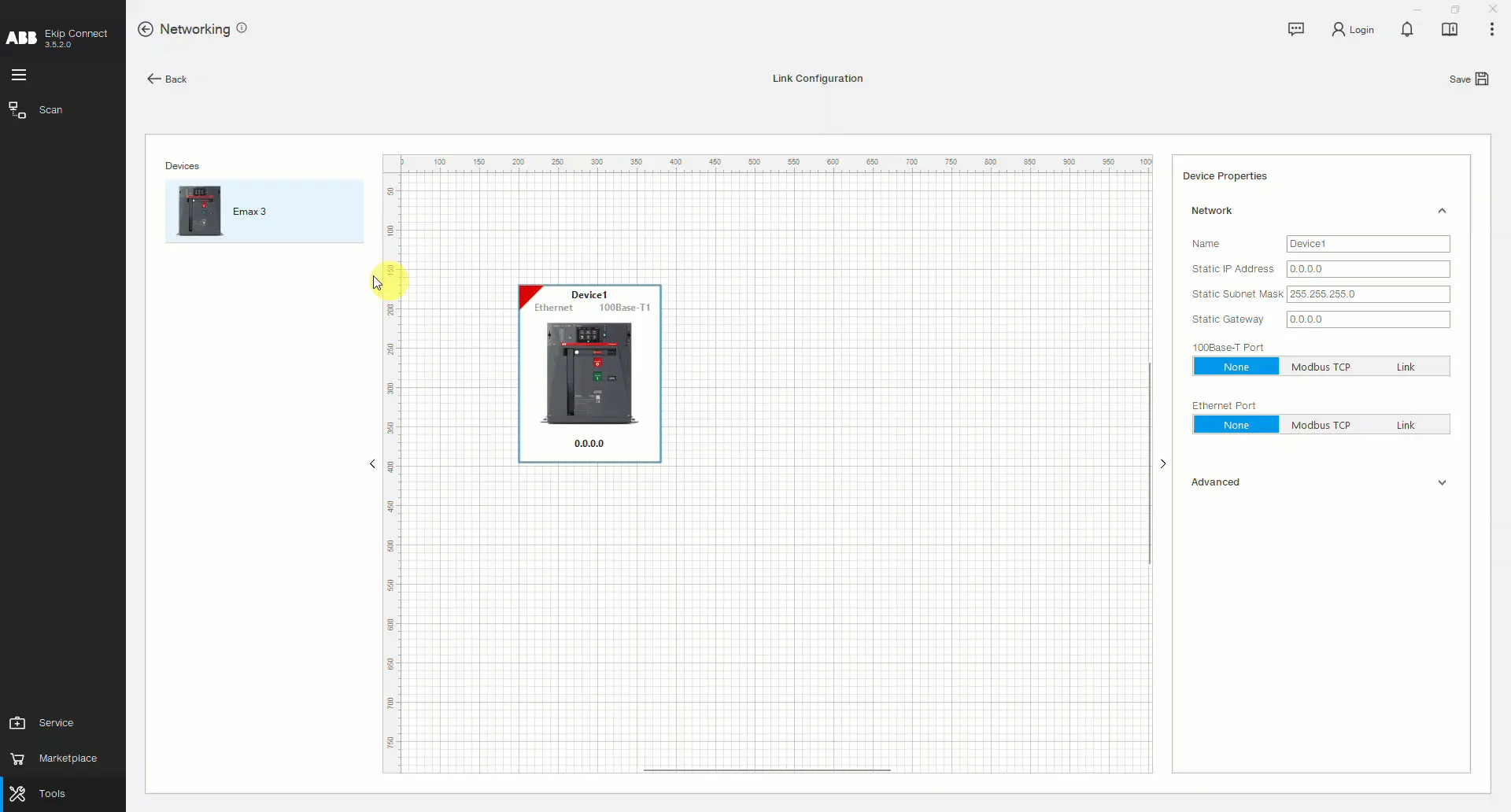

หลังจากคลิกที่ไทล์ที่ไฮไลต์ที่แสดงด้านบน คุณจะเห็นหน้าการออกแบบที่คุณสามารถสร้างเครือข่ายของคุณได้ อุปกรณ์ที่มีอยู่มีอยู่ทางด้านซ้ายตรงกลางคุณจะพบแผ่นงานออกแบบและทางด้านขวาจะมีพารามิเตอร์อุปกรณ์ที่เลือกอยู่ เริ่มต้นด้วยการลากและวางอุปกรณ์ Emax 3 ในแผ่นงานออกแบบ

ลากและวางอุปกรณ์เพิ่มเติมและตั้งค่า คุณสมบัติเครือข่าย เช่น ชื่อ ที่อยู่ IP แบบคงที่ ซั บเน็ตมาสก์แบบคงที่ เกตเวย์แบบคงที่ และ โปรโตคอล สําหรับแต่ละพอร์ต การกําหนดค่า Link Network จะทําได้ก็ต่อเมื่อเลือกโปรโตคอล Link บนพอร์ตอย่างน้อยหนึ่งพอร์ต (100 Base-T1 หรืออีเธอร์เน็ต)

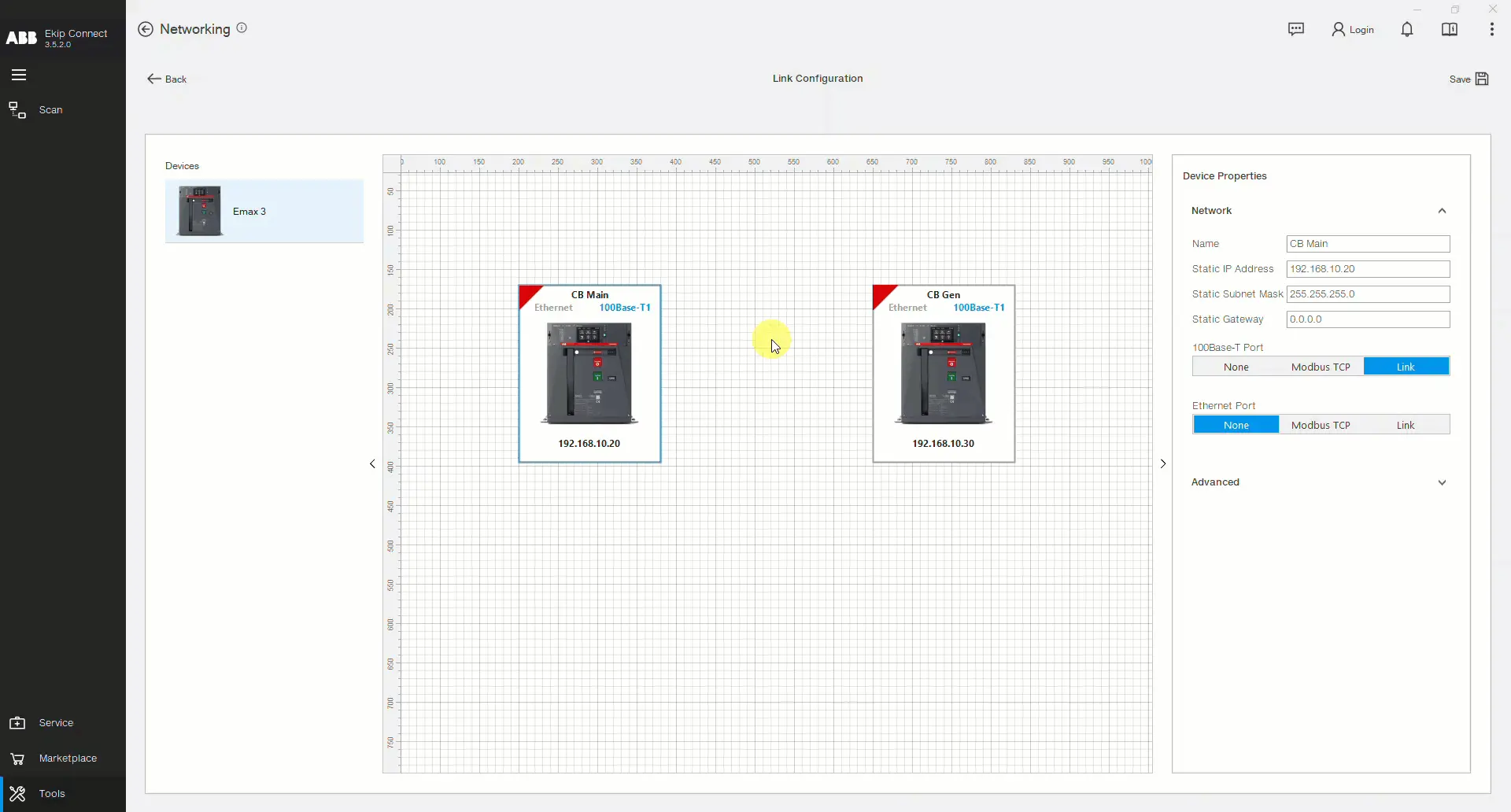

ยืดลูกศร จากอุปกรณ์เครื่องหนึ่งไปยังอีกเครื่องหนึ่งเพื่อกําหนดช่องทางการสื่อสาร ทันทีหลังจากลูกศรเข้าที่ คุณสมบัติการเชื่อมต่อ จะปรากฏขึ้น ในส่วนนี้ คุณสามารถเลือกได้ว่าผู้เผยแพร่ (อุปกรณ์ที่ลูกศรเริ่มต้น) ควรแบ่งปันข้อมูลใดกับสมาชิก (อุปกรณ์ที่ลูกศรมาถึง) ข้อมูลสามารถเป็น บิต เดียวหรือ ค่า (ทั้งคํา 2 ไบต์) ข้อมูลที่เลือกให้ไหลในบัสจะแสดงบนลูกศรเพื่อวัตถุประสงค์ในการมองเห็น คุณสามารถสร้างช่องทางการสื่อสารได้สูงสุด 15 ช่องทาง จากอุปกรณ์เครื่องหนึ่งไปยังอีกเครื่องหนึ่ง

เมื่อคลิกที่ภาพอุปกรณ์และเปิดส่วน ขั้นสูง คุณจะเห็นการไหลของข้อมูลที่สมบูรณ์บนอุปกรณ์ที่เลือก แสดงตัวแปรที่เก็บค่าและบิตที่อ่านจากอุปกรณ์อื่น จากนั้นคุณสามารถใช้ตัวแปรเหล่านี้ในแอปพลิเคชัน ตรรกะแบบกําหนดเอง ของคุณ

เมื่อเลือกพารามิเตอร์ทั้งหมดแล้ว สามารถอัปโหลดการกําหนดค่าไปยังอุปกรณ์ที่เกี่ยวข้องได้ สําหรับอุปกรณ์ Emax 3 ขั้นตอนการอัปโหลดสามารถทําได้ผ่านการเชื่อมต่อ USB Type-C เชื่อมต่อ คอมพิวเตอร์ของคุณกับอุปกรณ์และดับเบิลคลิกที่รูปภาพในแผ่นงานออกแบบของหน้าการกําหนดค่าลิงก์

หากคุณเคยกําหนดค่าโปรโตคอล Modbus TCP บนพอร์ตที่คุณกําลังกําหนดค่าโปรโตคอล Link ข้อความเตือนจะปรากฏขึ้นเพื่ออธิบายว่าโปรโตคอลที่เลือกล่าสุดจะเปิดใช้งานและโปรโตคอลก่อนหน้าจะถูกปิดใช้งาน เมื่อการอัปโหลดการกําหนดค่าครั้งแรกเสร็จสิ้นด้วยความสําเร็จสามเหลี่ยมสีแดงที่อยู่ทางด้านซ้ายของภาพอุปกรณ์จะเปลี่ยนเป็นสีเขียว ทําซ้ํา ขั้นตอนนี้จนกว่าการกําหนดค่าทั้งหมดจะถูกอัปโหลดไปยังอุปกรณ์ที่เกี่ยวข้อง สุดท้ายคลิกที่ปุ่ม บันทึก เพื่อบันทึกการกําหนดค่า Link Network เป็นโครงการในคอมพิวเตอร์ของคุณเพื่อนํากลับมาใช้ใหม่ในโอกาสอื่น ๆ
