การสแกนบัสแบบอนุกรม

หมายเหตุ การสื่อสารกับโมดูลอนุกรม (Ekip Com modbus RTU) จะทําได้ก็ต่อเมื่อเปิดใช้งานพารามิเตอร์ "บัสท้องถิ่น" โปรดดูคู่มืออุปกรณ์สําหรับข้อมูลเกี่ยวกับการเปิดใช้งาน

วิธีเริ่ม Scanning ผ่าน Serial Bus

ขั้นตอนสําหรับ Scanning เพื่อค้นหาอุปกรณ์ที่เชื่อมต่อผ่านเครือข่ายอนุกรม Modbus RS485 ได้อธิบายไว้ด้านล่าง

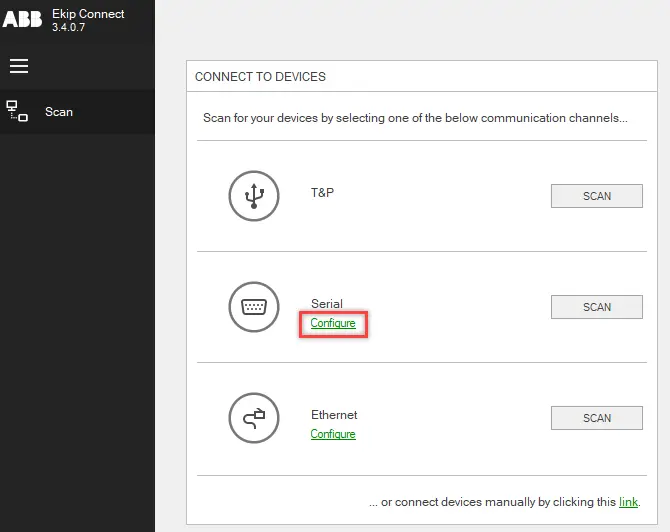

ในหน้า Scanning ใน Connection to devices หากต้องการกําหนดค่าพารามิเตอร์บัสอนุกรม ให้คลิกที่ Configure ถัดจาก Serial

ตั้งค่าพารามิเตอร์และคลิกที่ ตกลง

ที่สําคัญ: ค่าที่ตั้งไว้ต้องตรงกับค่าที่ตั้งไว้บนอุปกรณ์

>> สําหรับรายละเอียดเกี่ยวกับพารามิเตอร์สําหรับการสื่อสารแบบอนุกรมผ่านบัส โปรดดู พารามิเตอร์การสแกนแบบอนุกรม

คลิกที่ Scanning ถัดจาก Serial: Ekip Connect จะเริ่มการสแกน

หมายเหตุ: ในขณะที่กําลังดําเนินการ Scanning คุณสามารถใช้ Ekip Connect ได้ อย่างไรก็ตาม ไม่สามารถเปิดการสแกนอีกครั้งได้

เมื่อ Scanning เสร็จสิ้น ให้ดําเนินการดังนี้:

หากพบว่า...	แล้ว	แล้วก็
อุปกรณ์เพียงเครื่องเดียว	รายการเมนูสําหรับอุปกรณ์จะปรากฏขึ้น หน้า Scanning ได้รับการอัปเดตด้วยข้อมูลเกี่ยวกับอุปกรณ์ที่พบ	1. ตรวจสอบว่าสถานะอุปกรณ์เชื่อมต่อแล้ว 2. เลือกหน้าที่ต้องการและเริ่มกําหนดค่าและตรวจสอบอุปกรณ์
อุปกรณ์มากกว่าหนึ่งเครื่อง	รายการเมนูที่ Ekip Connect เปิดใช้งานการสื่อสารโดยอัตโนมัติจะปรากฏขึ้น หน้า Scanning ได้รับการอัปเดตด้วยข้อมูลเกี่ยวกับอุปกรณ์ที่พบ	1. คลิกที่ SELECT ที่สอดคล้องกับอุปกรณ์ที่เป็นปัญหา 2. ตรวจสอบว่าสถานะอุปกรณ์เป็น CONNECTED 3. เลือกหน้าที่ต้องการเพื่อเริ่มกําหนดค่าและตรวจสอบอุปกรณ์

หมายเหตุ หากการสแกนสิ้นสุดลงและไม่พบอุปกรณ์ โปรดดู "การแก้ไขปัญหา"

พารามิเตอร์การสแกนแบบอนุกรม

พารามิเตอร์สําหรับ serial Scanning ได้อธิบายไว้ด้านล่าง

หมายเหตุ: หากคุณไม่แน่ใจเกี่ยวกับค่าที่จะเลือกให้เลือก เลือกทั้งหมดในกล่องรายการ

คําอธิบาย

พารามิเตอร์		ค่าเริ่มต้นสําหรับอุปกรณ์ ABB
คอม	รายการพอร์ตสื่อสารที่พร้อมใช้งานเมื่อเริ่มต้น Ekip Connect ข้อสําคัญ: ถ้าหากมีอะแดปเตอร์ใหม่พร้อมใช้งานขณะ Performing Ekip Connect ให้คลิกที่ Update ports หมายเหตุ เลือก แสดงเฉพาะคีย์ ABB เพื่อแสดงเฉพาะพอร์ตที่มีหน่วยสื่อสาร Ekip T&P	-
อัตรารับส่งข้อมูล	ความเร็วในการสื่อสาร (อัตราบอด)	19200 บิต / วินาที
ความเท่าเทียม	โหมดการตรวจสอบข้อผิดพลาดของแพ็คเกจข้อมูล	เรียบ
หมดเวลา	เวลารอสูงสุดสําหรับการตอบกลับจากอุปกรณ์ที่กําลังค้นหา	100 มิลลิวินาที
ที่อยู่	ที่อยู่สําหรับค้นหาอุปกรณ์ที่เข้ากันได้ เลือก 1...31: จํากัด Scanning ไปยังที่อยู่ตั้งแต่ 1 ถึง 31 สแกนพารามิเตอร์ที่สงวนไว้: ขยาย Scanning ไปยังที่อยู่จาก 248 เป็น 254	3, 4 และ 247
