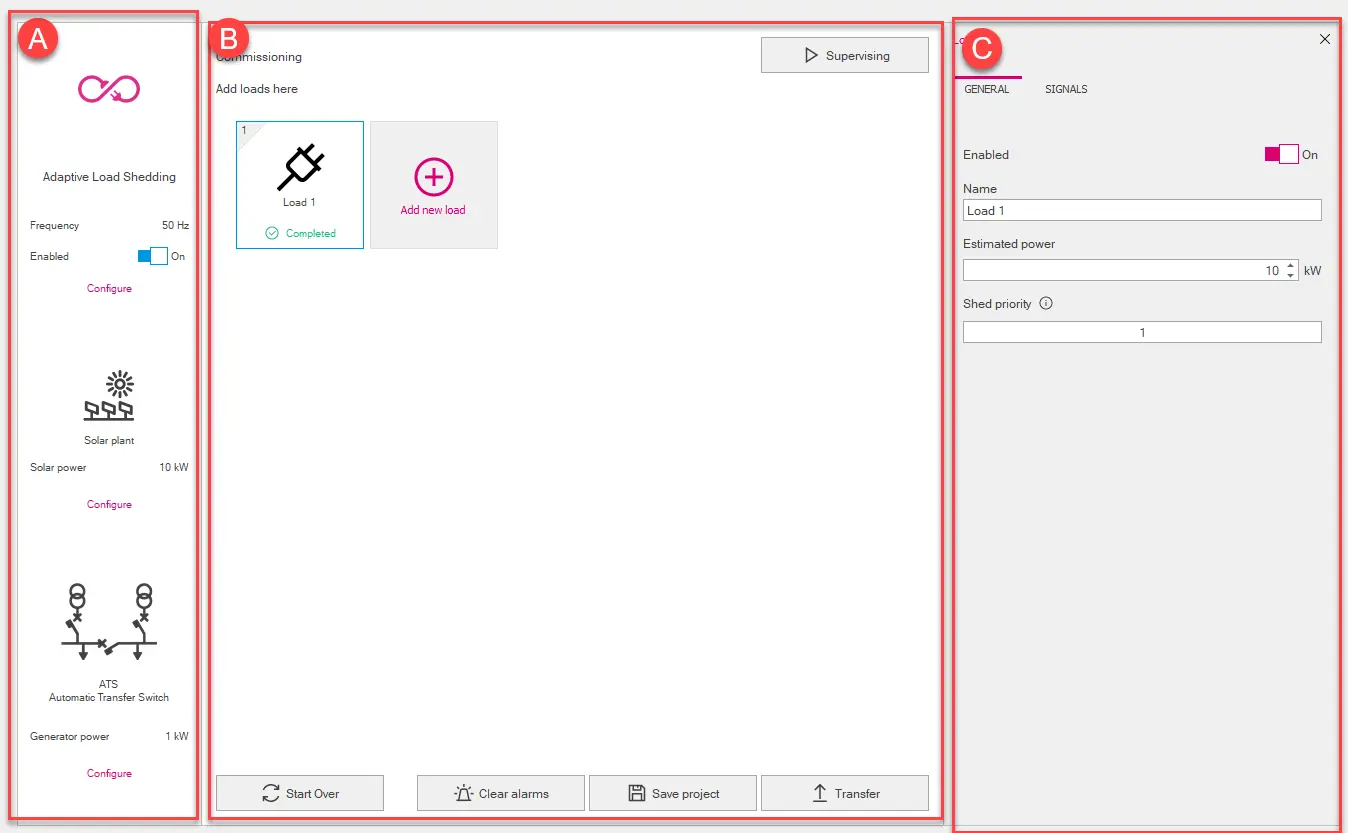

Riduzione del carico: come si presenta

Parte
|
Descrizione
|
Un |
Funzione Area di riduzione del carico. Contiene i seguenti elementi:
- comando per abilitare e disabilitare la funzione di Load Shedding
- pulsante Configura per visualizzare e modificare i parametri della funzione in Riduzione del carico in [C].
- (solo per la riduzione adattiva del carico) Configurare per visualizzare i parametri del sistema solare in [C].
- (solo per la riduzione adattiva del carico) Configurare per visualizzare i parametri dell'interruttore di trasferimento automatico in [C].
|
B |
Area di carico. Contiene i seguenti elementi:
- rappresentazione grafica di ogni carico (Rappresentazione grafica del carico)
- (solo per la riduzione adattiva del carico ) per accedere alla pagina Supervisione (Pagina Supervisione)
- pulsante Aggiungi nuovo carico per aggiungere un carico
- pulsante Suddivisione per aprire un altro progetto o creare un nuovo progetto
- pulsante Reset allarmi per resettare gli allarmi di tutti i carichi, visibile nella pagina Supervisione.
- pulsante Salva progetto per salvare il progetto sul PC in formato .lds.
Nota: il formato .lds è un formato proprietario che può essere letto solo con Ekip Connect.
- pulsante Trasferisci per trasferire la configurazione al dispositivo
|
C |
Area per i parametri dell'elemento selezionato in [A] o in [B] (Riduzione del carico: parametri) |

Parte
|
Descrizione
|
Un |
Priorità di disconnessione assegnata |
B |
Icona selezionata per il carico |
C |
Nome assegnato al carico |
D |
Stato della configurazione del carico:
- Completato: tutti i parametri necessari sono stati configurati
- Non completato: uno o più parametri necessari non configurati
|
 |
Pulsante per personalizzare l'icona di carico
Per visualizzare il pulsante, posizionare il puntatore del mouse sulla rappresentazione grafica del carico. |
 |
Pulsante per eliminare il carico
Per visualizzare il pulsante, posizionare il puntatore del mouse sulla rappresentazione grafica del carico.
|

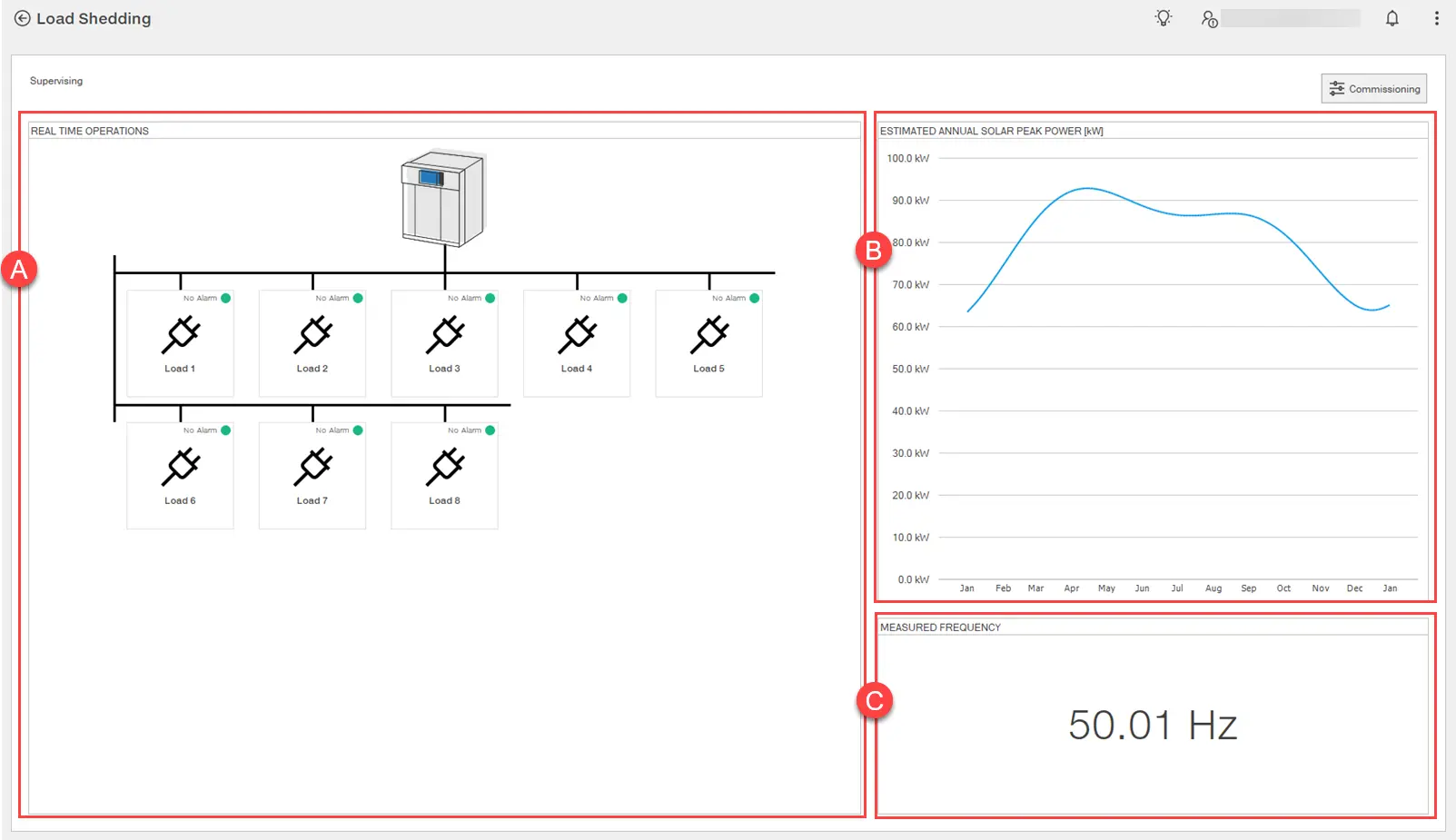

Parte
|
Descrizione |
Committenza |
Pulsante per accedere alla pagina Progettazione (Progettazione pagina) |
Un |
Area di stato del carico.
- Per ogni carico vengono fornite le seguenti informazioni:
- presenza di allarmi
- Stato del segnale
- Stato del carico
|
B |
Grafico: tempo (asse X) e potenza (asse Y). Visualizza la potenza stimata generata dall'impianto fotovoltaico durante l'anno. |
C |
Frequenza misurata in tempo reale |
