Coupure de courant : à quoi cela ressemble

Conception de la page

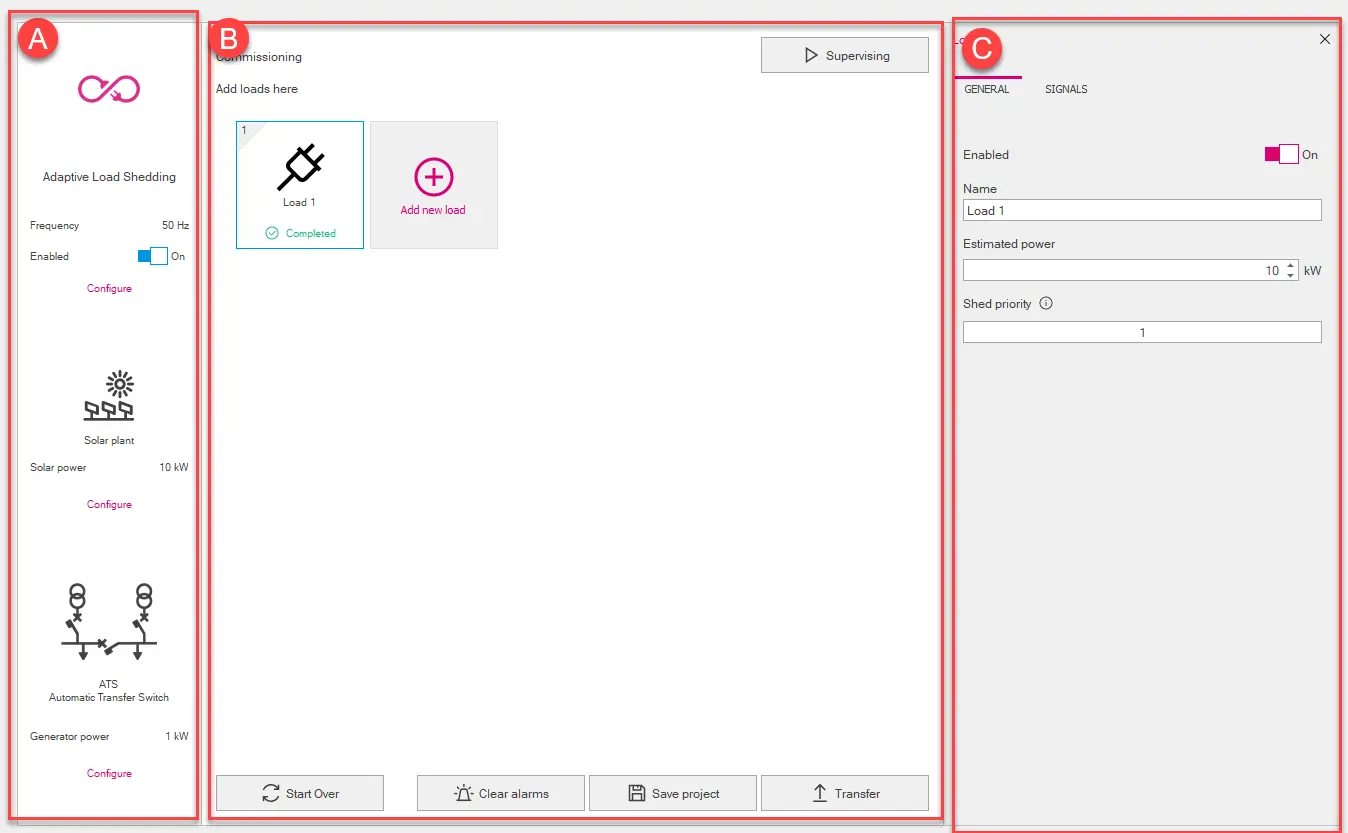

Partie	Description
Un	Zone de coupure de courant fonctionnelle. Elle contient les éléments suivants : pour activer et désactiver la fonction de coupure de courant bouton Configurer pour afficher et modifier les paramètres de fonction dans Load Shedding dans [C]. (uniquement pour le délestage adaptatif) bouton Configurer pour afficher les paramètres du système solaire dans [C]. (uniquement pour le coupure de courant adaptatif) bouton Configurer pour visualiser les paramètres de l’interrupteur automatique de transfert dans [C].
B	Beaucoup de zone. Elle contient les éléments suivants : représentation graphique de chaque charge (représentation graphique de la charge) (uniquement pour le coupure de courant adaptatif) bouton Supervision pour accéder à la page Supervision (Page Supervision) bouton Ajouter une nouvelle charge pour ajouter une charge bouton Répartition pour ouvrir un autre projet ou en créer un nouveau bouton Réinitialiser les alarmes pour réinitialiser celles de toutes les chargements, visibles sur la page Supervision. button Enregistrer le projet pour enregistrer le projet sur PC au format .lds. Note : le format .lds est un format propriétaire qui ne peut être lu qu’avec Ekip Connect. Transfert de bouton pour transférer la configuration à l’appareil
C	Zone pour les paramètres de l’élément sélectionné dans [A] ou dans [B] (Coupe-charge : paramètres)

Partie

Description

Zone de coupure de courant fonctionnelle. Elle contient les éléments suivants :

pour activer et désactiver la fonction de coupure de courant
bouton Configurer pour afficher et modifier les paramètres de fonction dans Load Shedding dans [C].
(uniquement pour le délestage adaptatif) bouton Configurer pour afficher les paramètres du système solaire dans [C].
(uniquement pour le coupure de courant adaptatif) bouton Configurer pour visualiser les paramètres de l’interrupteur automatique de transfert dans [C].

Beaucoup de zone. Elle contient les éléments suivants :

représentation graphique de chaque charge (représentation graphique de la charge)
(uniquement pour le coupure de courant adaptatif) bouton Supervision pour accéder à la page Supervision (Page Supervision)
bouton Ajouter une nouvelle charge pour ajouter une charge
bouton Répartition pour ouvrir un autre projet ou en créer un nouveau
bouton Réinitialiser les alarmes pour réinitialiser celles de toutes les chargements, visibles sur la page Supervision.
button Enregistrer le projet pour enregistrer le projet sur PC au format .lds.

Note : le format .lds est un format propriétaire qui ne peut être lu qu’avec Ekip Connect.

Zone pour les paramètres de l’élément sélectionné dans [A] ou dans [B] (Coupe-charge : paramètres)

Partie	Description
Un	Priorité de déconnexion attribuée
B	Icône sélectionnée pour le chargement
C	Nom attribué à la charge
D	État de configuration de la charge : Terminé : tous les paramètres nécessaires ont été configurés Non terminé : un ou plusieurs paramètres nécessaires non configurés
	Bouton pour personnaliser l’icône de chargement Pour afficher le bouton, positionnez le pointeur de la souris au-dessus de la représentation graphique de la charge.
	Bouton pour supprimer la charge Pour afficher le bouton, positionnez le pointeur de la souris au-dessus de la représentation graphique de la charge.

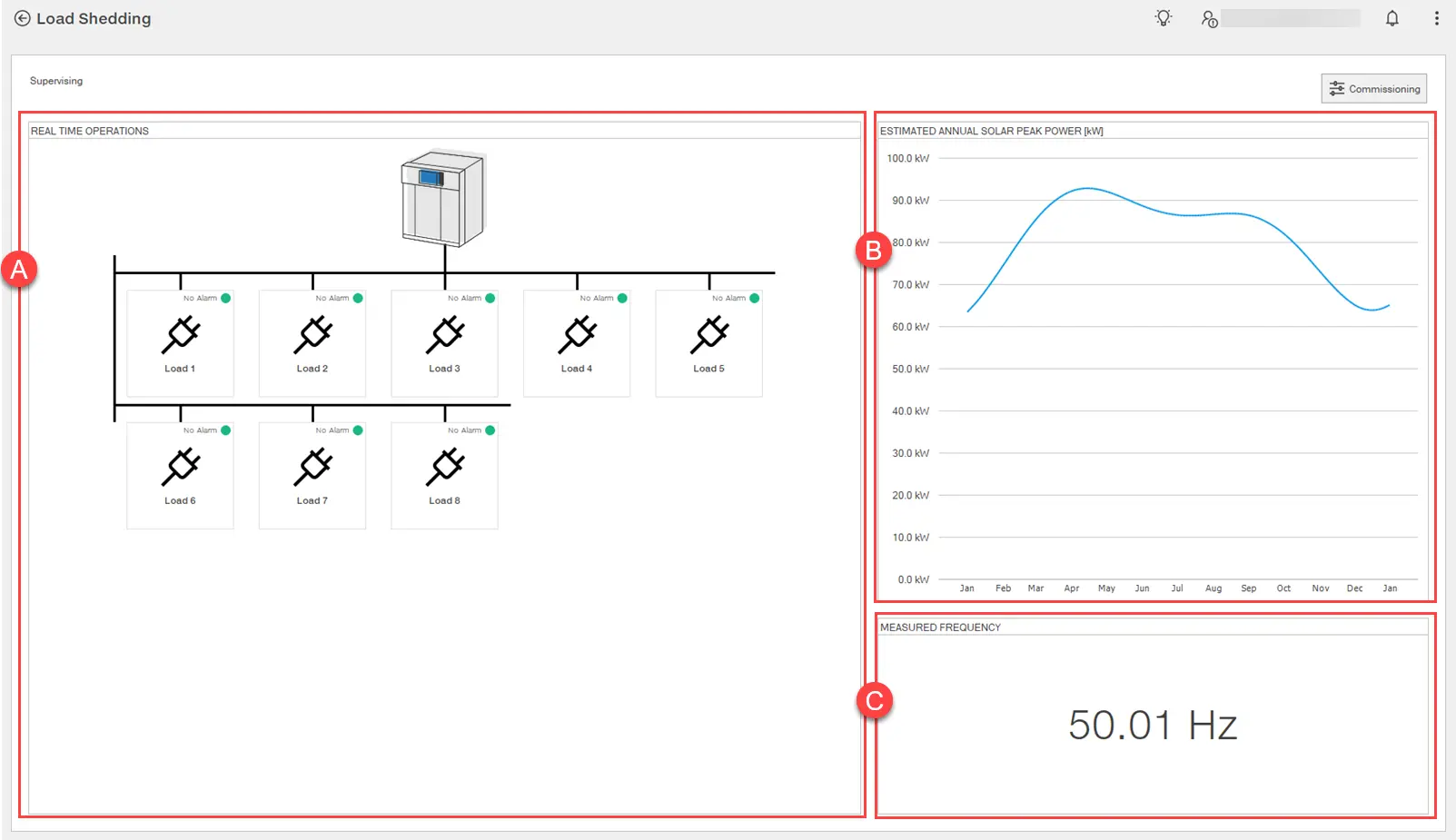

Partie	Description
Commande	Bouton pour accéder à la page Design (Page Design)
Un	Zone d’état de chargement. Les informations suivantes sont fournies pour chaque charge : Présence d’alarmes Statut du signal Statut de la charge
B	Graphe : temps (axe des X) et puissance (axe des Y). Affiche l’estimation de l’énergie produite par le système photovoltaïque au cours de l’année.
C	Fréquence mesurée en temps réel
