Load Shedding: 모습

페이지 디자인

Page Design

부분

묘사

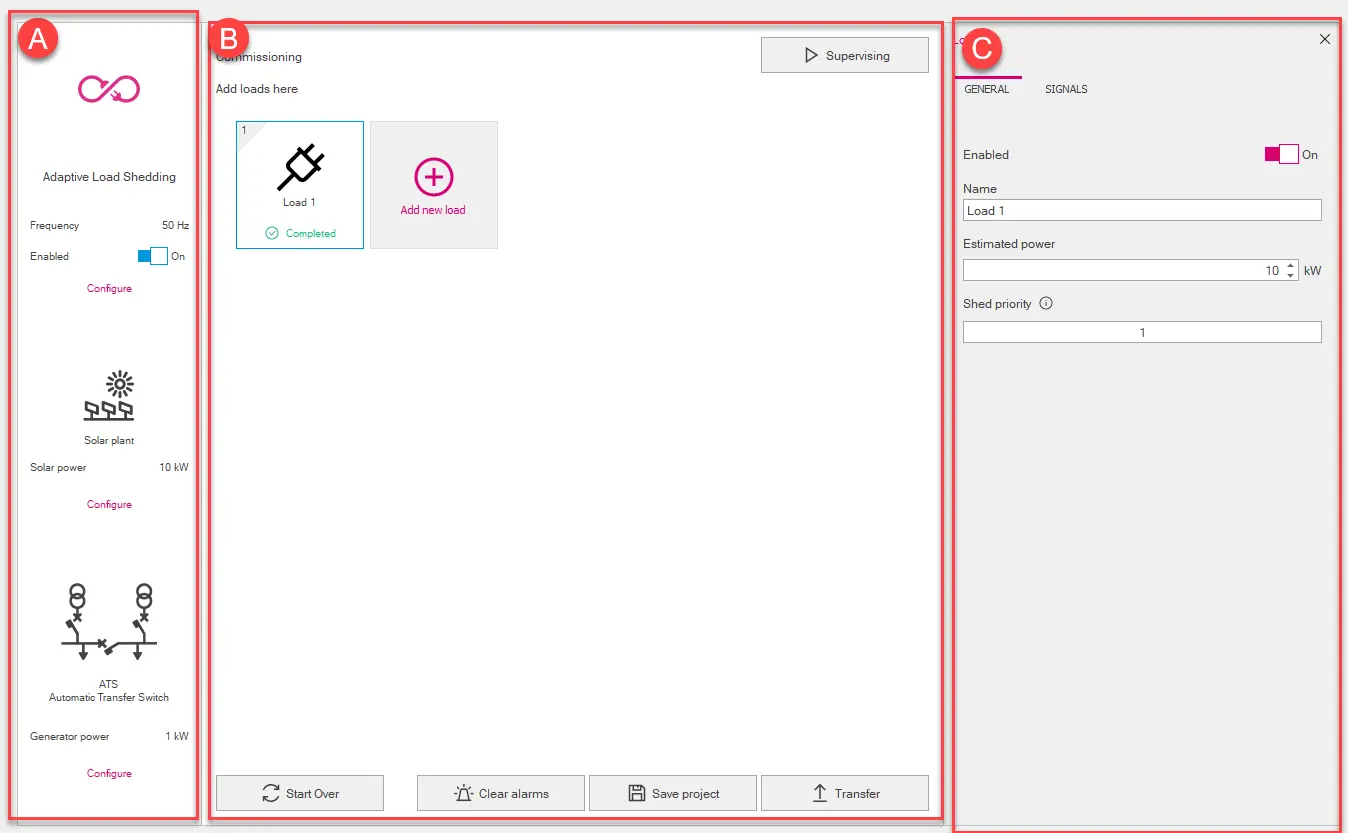

A

기능 부하 차단 영역. 여기에는 다음과 같은 요소가 포함됩니다.

Load Shedding 기능을 활성화 및 비활성화하는 명령
버튼 [C]의 Load Shedding에서 기능 매개변수를 표시하고 변경하도록 구성합니다.
(Adaptive load shedding에만 해당) 버튼 [C]에 태양계의 매개변수를 표시하도록 구성합니다.
(Adaptive load shedding에만 해당) 버튼을 구성하여 view [C]에서 자동 전송 스위치의 매개변수.

B

하중 영역. 여기에는 다음과 같은 요소가 포함됩니다.

각 하중의 그래픽 표현(Graphical representation of the load)
(Adaptive load shedding에만 해당 ) 감독 버튼을 눌러 감독 페이지(Page Supervision)에 액세스합니다.
버튼 Add new load 하중 을 추가하려면 하중을 추가합니다.
버튼 분석 다른 프로젝트를 열거나 새 프로젝트를 만듭니다.
버튼 Reset alarms - 감독 페이지에서 볼 수 있는 모든 부하의 알람을 재설정합니다.
프로젝트 저장 버튼을 클릭하여 프로젝트를 .lds 형식으로 PC에 저장합니다.

참고: .lds 형식은 Ekip Connect를 통해서만 읽을 수 있는 독점 형식입니다.

버튼 전송 구성을 장치로 전송합니다.

C

[A] 또는 [B]에서 선택한 요소의 파라미터 영역(Load Shedding: 파라미터)

하중의 그래픽 표현

Power controller

부분	묘사
A	할당된 연결 끊김 우선 순위
B	로드를 위해 선택된 아이콘
C	하중에 할당된 이름
D	로드 구성 상태: 완료됨: 필요한 모든 매개변수가 구성되었습니다. 완료되지 않음: 하나 이상의 필수 매개 변수가 구성되지 않았습니다.
	로드 아이콘을 사용자 지정하기 위한 버튼 버튼을 표시하려면 마우스 포인터를 하중의 그래픽 표현 위에 놓습니다.
	로드를 삭제하는 버튼 버튼을 표시하려면 마우스 포인터를 하중의 그래픽 표현 위에 놓습니다.

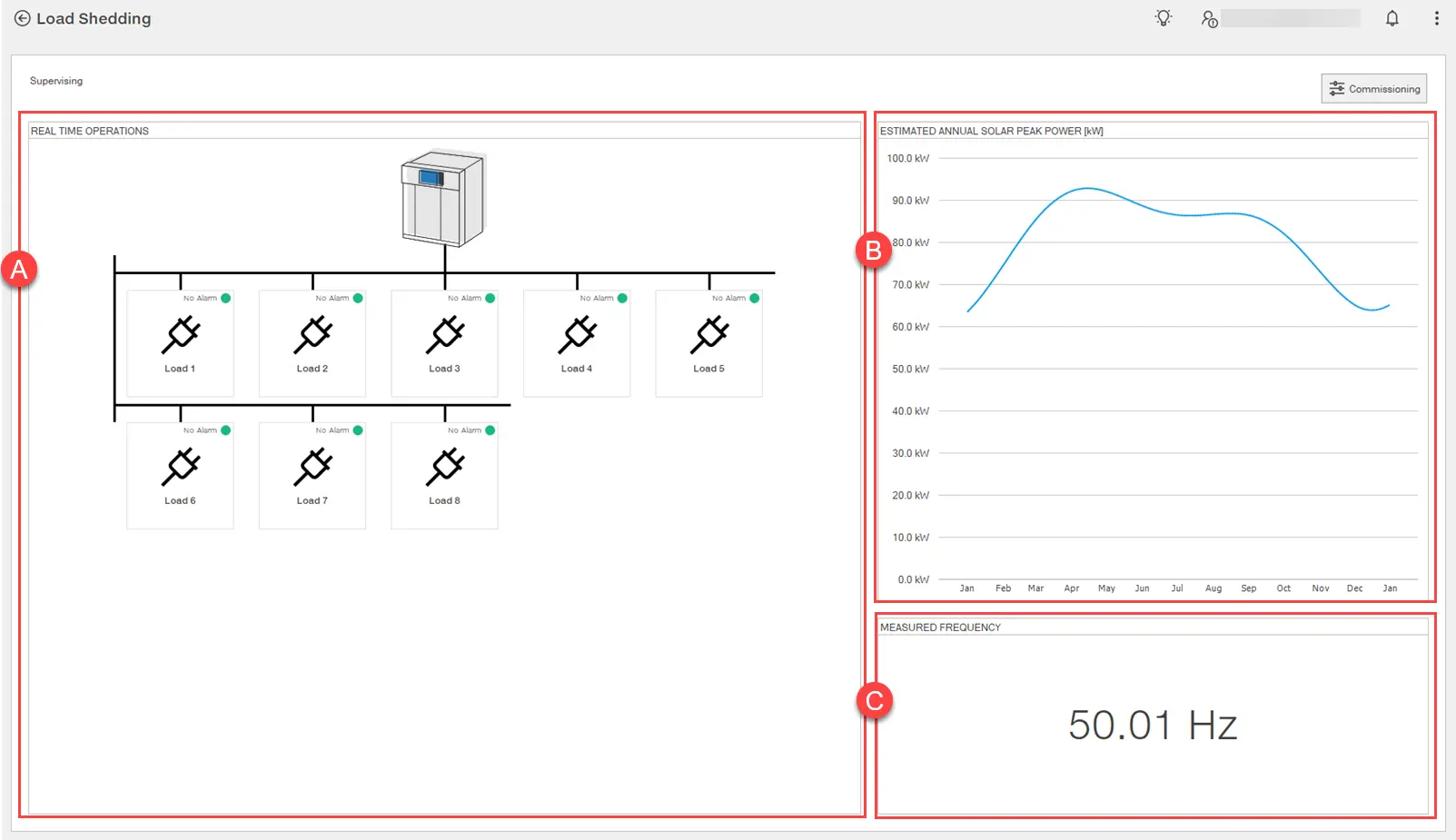

페이지 감시
참고: 이 페이지는 적응형 로드 셰딩에만 사용할 수 있습니다.

부분	묘사
시운전	디자인 페이지에 액세스하는 버튼(Page Design)
A	로드 상태 영역. 각 로드에 대해 다음 정보가 제공됩니다. 알람의 존재 신호 상태 로드 상태
B	그래프: 시간(X축) 및 전력(Y축). 한 해 동안 태양광 시스템에서 생성된 예상 전력을 표시합니다.
C	실시간으로 측정된 주파수
