Prekid struje: kako izgleda

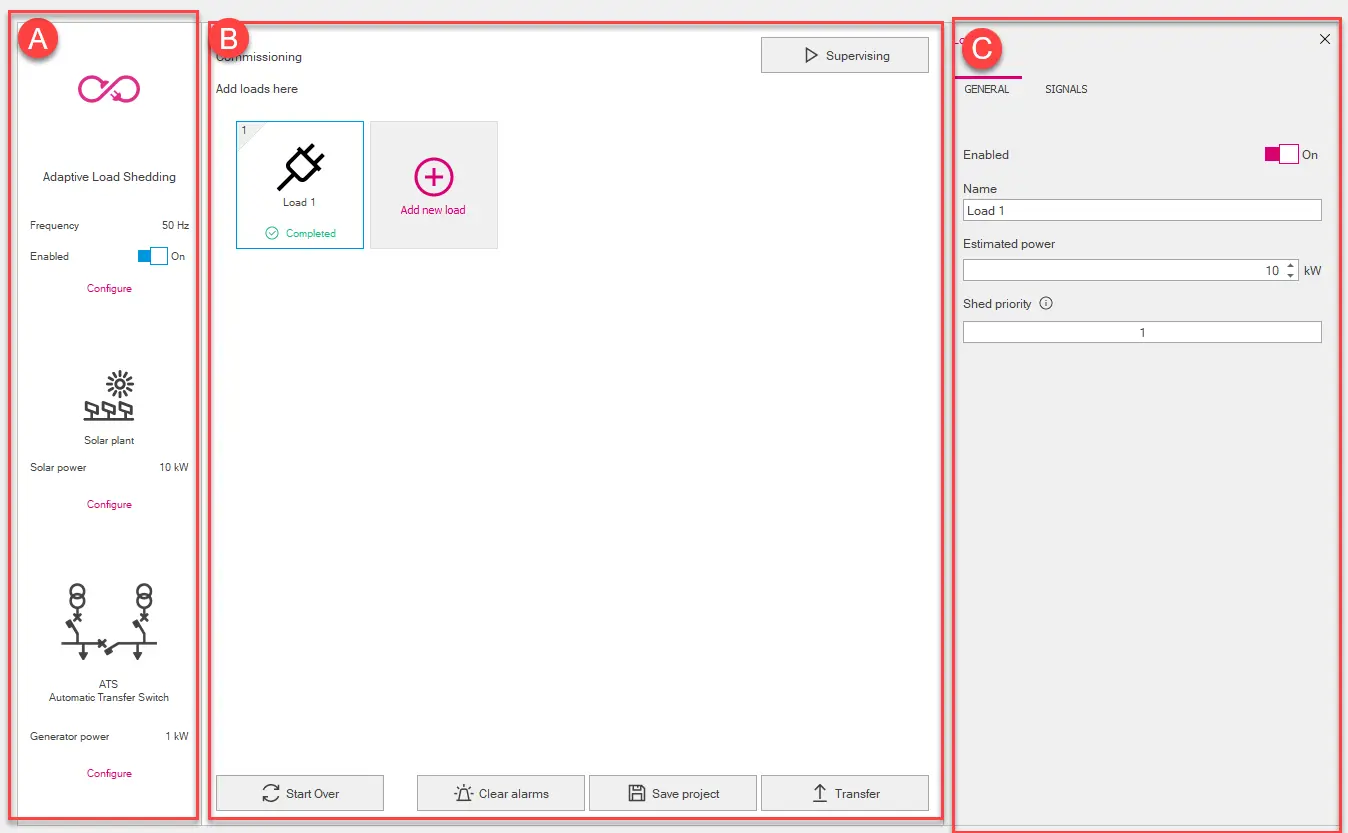

Dizajn stranica

Dio	Opis
A	Područje za prekid opterećenja funkcijom. Sadrži sljedeće elemente: naredba za omogućavanje i onemogućavanje funkcije prekida opterećenja gumb Konfiguriraj prikaz i promjenu funkcijskih parametara u Load Shedding u [C]. (samo za adaptivno isključenje struje) gumb Konfigurirajte prikaz parametara Sunčevog sustava u [C]. (samo za adaptivno isključenje opterećenja) gumb Konfiguriraj za prikaz parametara automatskog prijenosnog prekidača u [C].
B	Puno područja. Sadrži sljedeće elemente: Grafički prikaz svakog opterećenja (Grafički prikaz opterećenja) (samo za adaptivno isključenje opterećenja) gumb Nadzor za pristup stranici Nadzora (Nadzor stranice) gumb Dodaj novo opterećenje za dodavanje tereta gumb Breakdown za otvaranje drugog projekta ili stvaranje novog projekta gumb Resetirajte alarme za resetiranje alarma svih opterećenja, vidljivi na stranici Supervision. gumb Spremi projekt kako bi se projekt spremio na računalo u .lds formatu. Napomena: .lds format je vlasnički format koji se može čitati samo pomoću Ekip Connect-a. gumb Prijenos za prijenos konfiguracije na uređaj
C	Površina za parametre elementa odabranog u [A] ili u [B] (parametri isključenja struje)

Dio

Opis

Područje za prekid opterećenja funkcijom. Sadrži sljedeće elemente:

naredba za omogućavanje i onemogućavanje funkcije prekida opterećenja
gumb Konfiguriraj prikaz i promjenu funkcijskih parametara u Load Shedding u [C].
(samo za adaptivno isključenje struje) gumb Konfigurirajte prikaz parametara Sunčevog sustava u [C].
(samo za adaptivno isključenje opterećenja) gumb Konfiguriraj za prikaz parametara automatskog prijenosnog prekidača u [C].

Puno područja. Sadrži sljedeće elemente:

Grafički prikaz svakog opterećenja (Grafički prikaz opterećenja)
(samo za adaptivno isključenje opterećenja) gumb Nadzor za pristup stranici Nadzora (Nadzor stranice)
gumb Dodaj novo opterećenje za dodavanje tereta
gumb Breakdown za otvaranje drugog projekta ili stvaranje novog projekta
gumb Resetirajte alarme za resetiranje alarma svih opterećenja, vidljivi na stranici Supervision.
gumb Spremi projekt kako bi se projekt spremio na računalo u .lds formatu.

Napomena: .lds format je vlasnički format koji se može čitati samo pomoću Ekip Connect-a.

Površina za parametre elementa odabranog u [A] ili u [B] (parametri isključenja struje)

Dio	Opis
A	Dodijeljeni prioritet prekida veze
B	Ikona odabrana za opterećenje
C	Naziv dodijeljen teretu
D	Status konfiguracije učitavanja: Dovršeno: svi potrebni parametri su konfigurirani Nije dovršeno: jedan ili više potrebnih parametara nije konfigurirano
	Gumb za prilagodbu ikone učitavanja Za prikaz gumba, postavite pokazivač miša iznad grafičkog prikaza učitavanja.
	Gumb za brisanje tereta Za prikaz gumba, postavite pokazivač miša iznad grafičkog prikaza učitavanja.

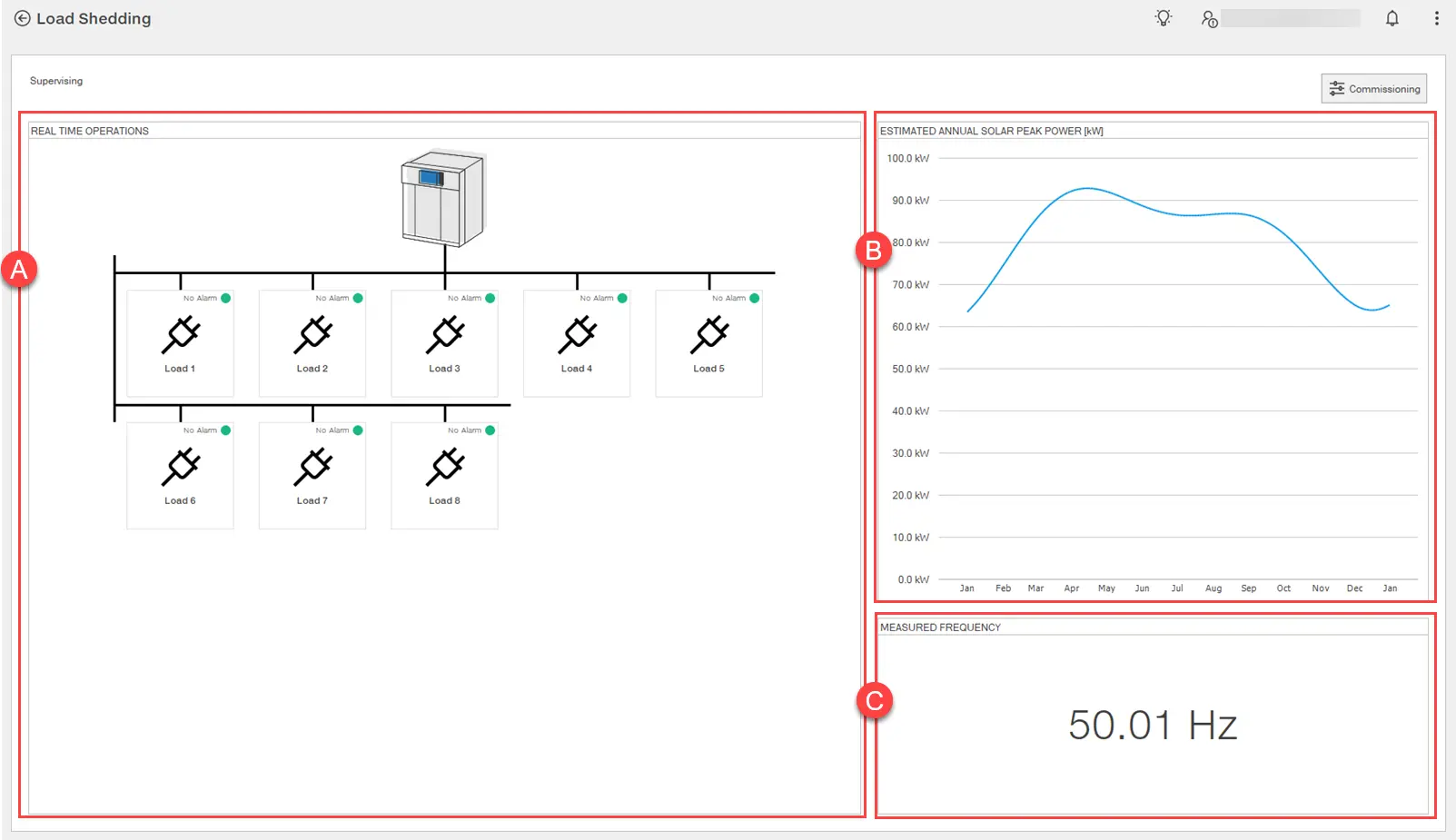

Dio	Opis
Puštanja u pogon	Gumb za pristup stranici Dizajn (Dizajn stranice)
A	Područje statusa učitavanja. Za svako opterećenje dane su sljedeće informacije: Prisutnost alarma Status signala Status učitavanja
B	Graf: vrijeme (X-os) i snaga (Y-os). Prikazuje procijenjenu snagu proizvedenu fotonaponskim sustavom tijekom godine.
C	Frekvencija mjerena u stvarnom vremenu
