Kuorman katkaisu: miltä se näyttää

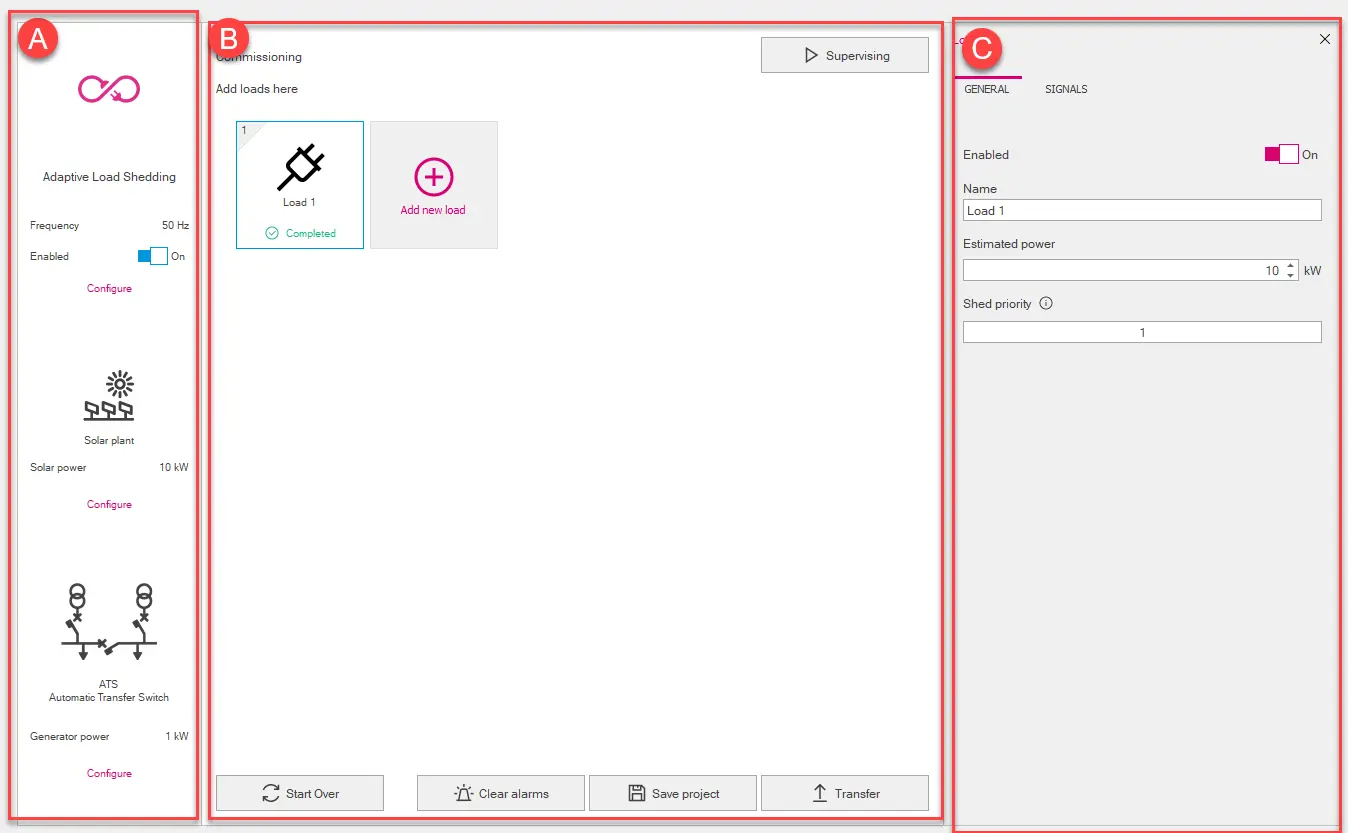

Sivusuunnittelu

Osa	Kuvaus
A	Toimintojen kuormituksen katkaisualue. Se sisältää seuraavat elementit: komennolla Load Shedding -toiminnon käyttöönottoon ja pois käytöstä painike Määritä näyttämään ja muuttamaan funktioparametreja kuormankatkossa [C]. (vain adaptiiviseen kuormanhallintaan) -painiketta Määritä näyttämään aurinkokunnan parametrit [C]. (vain adaptiiviselle kuormankatkaisulle) -painiketta Säädä näkemys näyttämään automaattisen siirtokytkimen parametrit [ C].
B	Paljon aluetta. Se sisältää seuraavat elementit: jokaisen kuorman graafinen esitys (kuorman graafinen esitys) (vain Adaptive Load Sheddingille) -painiketta Valvonta päästäksesi Valvontasivulle (Sivun valvonta) painike Lisää uusi kuorma lisätäksesi kuorman Breakdown-painike avataksesi uuden projektin tai luodaksesi uuden projektin painike Nollaa hälytykset kaikkien kuormien hälytyksen nollaamiseen, näkyvissä sivulla Valvonta. Tallenna projekti -painiketta tallentaaksesi projektin PC:lle .lds-muodossa. Huomautus: .lds-muoto on oma muoto, jota voi lukea vain Ekip Connect -toiminnolla. painikkeen siirto siirtääksesi konfiguraation laitteeseen
C	Pinta-ala valitun elementin parametreille [A] :ssa tai [B] :ssä (Kuormankatko: parametrit)

Osa

Kuvaus

Toimintojen kuormituksen katkaisualue. Se sisältää seuraavat elementit:

komennolla Load Shedding -toiminnon käyttöönottoon ja pois käytöstä
painike Määritä näyttämään ja muuttamaan funktioparametreja kuormankatkossa [C].
(vain adaptiiviseen kuormanhallintaan) -painiketta Määritä näyttämään aurinkokunnan parametrit [C].
(vain adaptiiviselle kuormankatkaisulle) -painiketta Säädä näkemys näyttämään automaattisen siirtokytkimen parametrit [ C].

Paljon aluetta. Se sisältää seuraavat elementit:

jokaisen kuorman graafinen esitys (kuorman graafinen esitys)
(vain Adaptive Load Sheddingille) -painiketta Valvonta päästäksesi Valvontasivulle (Sivun valvonta)
painike Lisää uusi kuorma lisätäksesi kuorman
Breakdown-painike avataksesi uuden projektin tai luodaksesi uuden projektin
painike Nollaa hälytykset kaikkien kuormien hälytyksen nollaamiseen, näkyvissä sivulla Valvonta.
Tallenna projekti -painiketta tallentaaksesi projektin PC:lle .lds-muodossa.

Huomautus: .lds-muoto on oma muoto, jota voi lukea vain Ekip Connect -toiminnolla.

Pinta-ala valitun elementin parametreille [A] :ssa tai [B] :ssä (Kuormankatko: parametrit)

Osa	Kuvaus
A	Määritetty katkaisuprioriteetti
B	Kuvake on valittu lataukseen
C	Kuormalle annettu nimi
D	Kuormituksen konfiguraatiotila: Valmis: kaikki tarvittavat parametrit on määritetty Ei valmis: yksi tai useampi tarvittava parametri ei ole konfiguroitu
	Painike latauskuvakkeen muokkaamiseen Painikkeen näyttämiseksi aseta hiiren osoitin kuorman graafisen esityksen päälle.
	Painikkeella kuorman poistaminen Painikkeen näyttämiseksi aseta hiiren osoitin kuorman graafisen esityksen päälle.

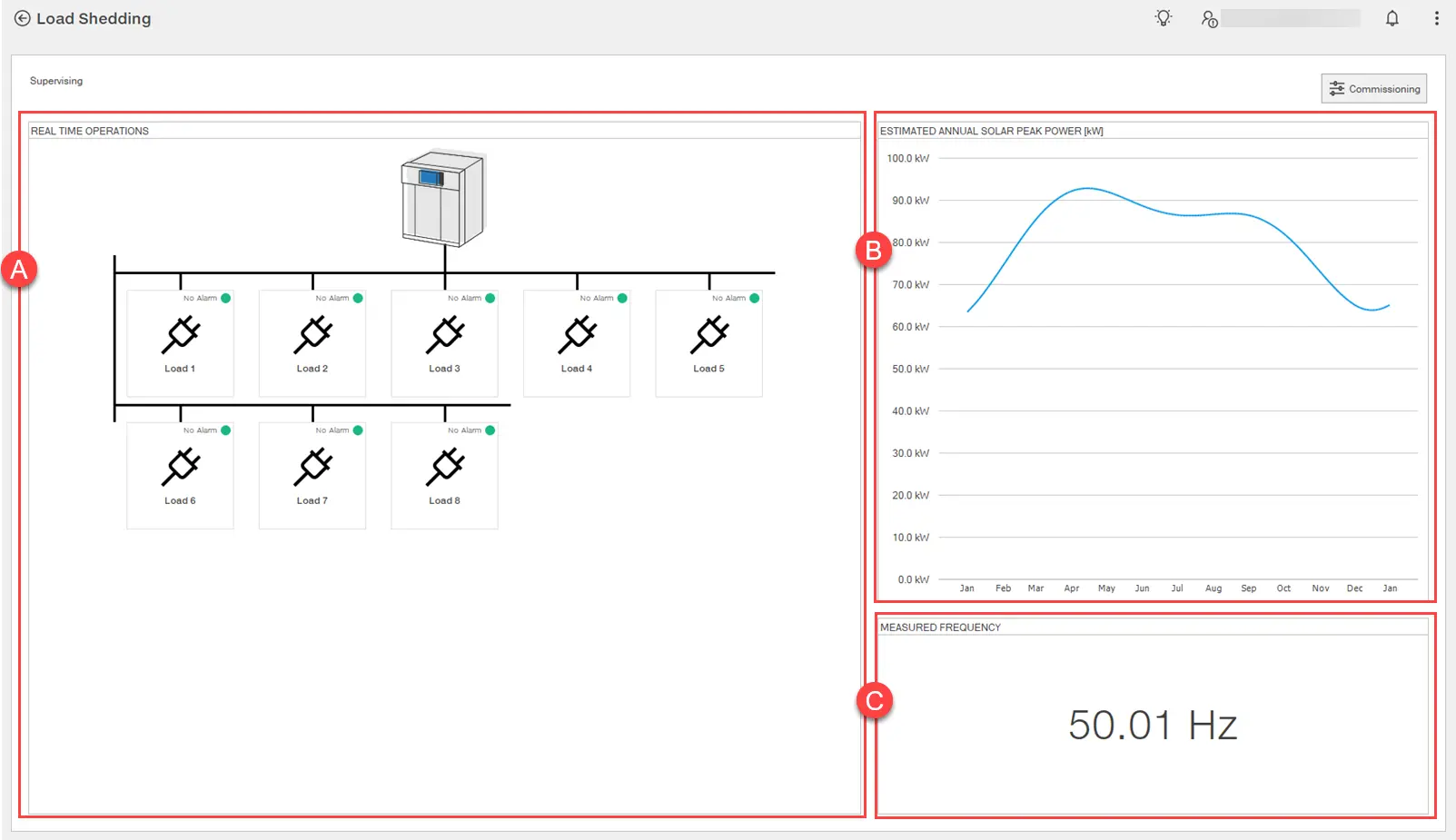

Osa	Kuvaus
Käyttöönotto	Painike Design-sivulle (Page Design)
A	Lataustila-alue. Jokaiselle kuormalle annetaan seuraavat tiedot: hälytyksen läsnäolo Signaalin tila Kuormitustila
B	Kaavio: aika (X-akseli) ja teho (Y-akseli). Näyttää aurinkosähköjärjestelmän vuoden aikana tuottaman arvioidun tehon.
C	Taajuus mitattuna reaaliajassa
