Výpadky elektřiny: jak to vypadá

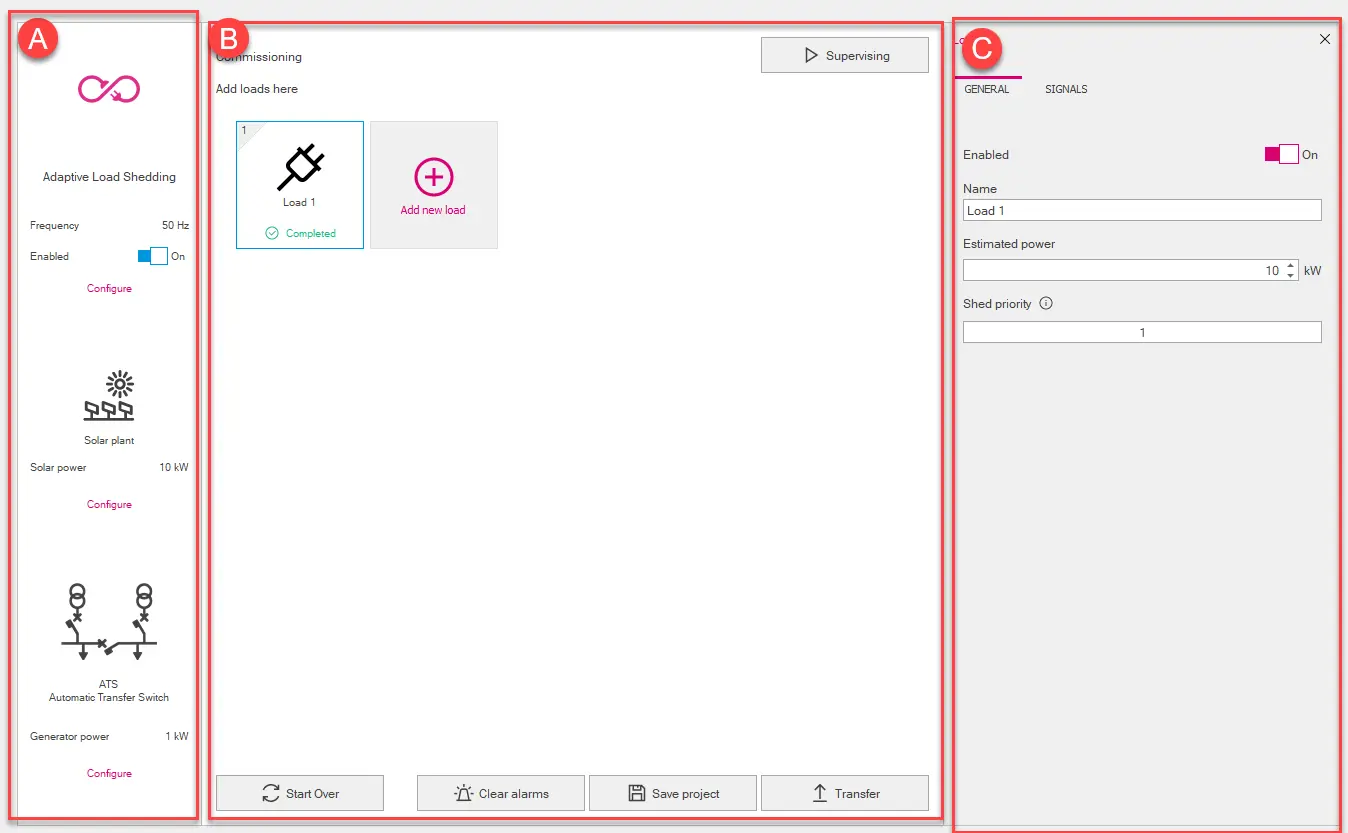

Design stránek

Část	Popis
A	Oblast výpadků funkčního zatížení. Obsahuje následující prvky: příkaz pro povolení a vypnutí funkce Load Shedding tlačítko Nastavit zobrazení a změnu funkčních parametrů v režimu Load Shedding v [C]. (pouze pro adaptivní odpadávání zátěže) tlačítko Nastavit zobrazení parametrů sluneční soustavy v [C]. (pouze pro adaptivní odpadávání zátěže) tlačítko Nastavit zobrazení parametrů automatického přepínače v [C].
B	Velká plocha. Obsahuje následující prvky: Grafické znázornění každého zatížení (Grafické znázornění zátěže) (pouze pro adaptivní odpadávání zátěže) tlačítko Dozor pro přístup ke stránce Dozor (Dozor stránek) tlačítko Přidat novou zátěž pro přidání zátěže tlačítko Breakdown pro otevření dalšího projektu nebo vytvoření nového projektu tlačítko Resetovat alarmy pro resetování alarmů všech zátěží, viditelné na stránce Supervision. tlačítko Uložit projekt pro uložení projektu na PC ve formátu .lds. Poznámka: .lds formát je proprietární formát, který lze číst pouze pomocí Ekip Connect. tlačítko Přenos pro přenos konfigurace do zařízení
C	Plocha pro parametry prvku vybraného v [A] nebo v [B] (parametry pro výpadky zátěže)

Část

Popis

Oblast výpadků funkčního zatížení. Obsahuje následující prvky:

příkaz pro povolení a vypnutí funkce Load Shedding
tlačítko Nastavit zobrazení a změnu funkčních parametrů v režimu Load Shedding v [C].
(pouze pro adaptivní odpadávání zátěže) tlačítko Nastavit zobrazení parametrů sluneční soustavy v [C].
(pouze pro adaptivní odpadávání zátěže) tlačítko Nastavit zobrazení parametrů automatického přepínače v [C].

Velká plocha. Obsahuje následující prvky:

Grafické znázornění každého zatížení (Grafické znázornění zátěže)
(pouze pro adaptivní odpadávání zátěže) tlačítko Dozor pro přístup ke stránce Dozor (Dozor stránek)
tlačítko Přidat novou zátěž pro přidání zátěže
tlačítko Breakdown pro otevření dalšího projektu nebo vytvoření nového projektu
tlačítko Resetovat alarmy pro resetování alarmů všech zátěží, viditelné na stránce Supervision.
tlačítko Uložit projekt pro uložení projektu na PC ve formátu .lds.

Poznámka: .lds formát je proprietární formát, který lze číst pouze pomocí Ekip Connect.

Plocha pro parametry prvku vybraného v [A] nebo v [B] (parametry pro výpadky zátěže)

Část	Popis
A	Přiřazená priorita odpojení
B	Ikona vybraná pro nálož
C	Název přiřazený nákladu
D	Stav konfigurace zatížení: Dokončeno: všechny potřebné parametry byly nakonfigurovány Nedokončeno: jeden nebo více nezbytných parametrů není nakonfigurováno
	Tlačítko pro přizpůsobení ikony načítání Pro zobrazení tlačítka umístěte kurzor myši na grafické zobrazení zatížení.
	Tlačítko pro smazání nákladu Pro zobrazení tlačítka umístěte kurzor myši na grafické zobrazení zatížení.

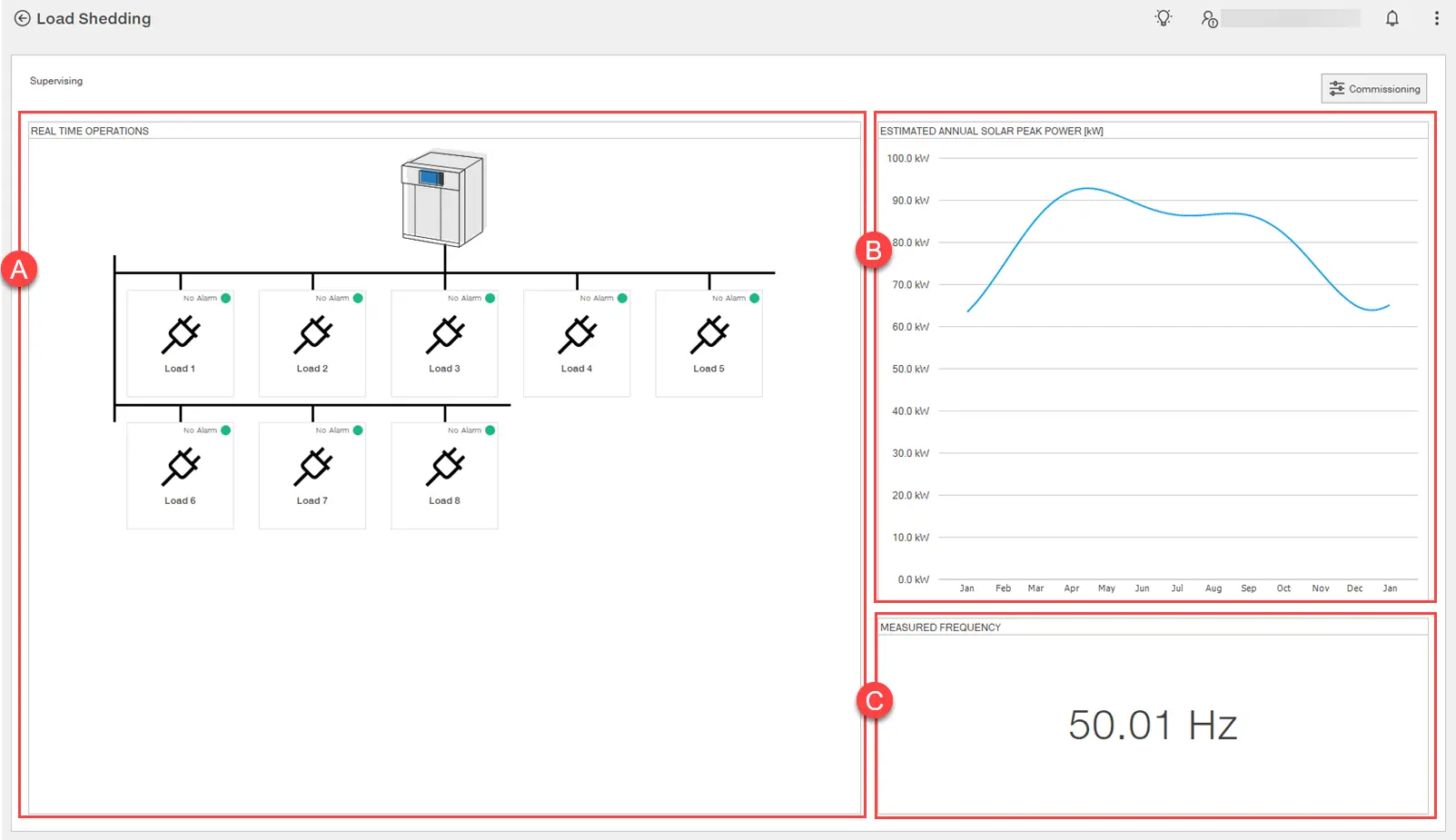

Část	Popis
Pověření	Tlačítko pro přístup k stránce Návrh (Návrh stránky)
A	Oblast načítaní stavu. Pro každou zátěž jsou uvedeny následující informace: Přítomnost alarmů Stav signálu Stav načítání
B	Graf: čas (osa X) a moc (osa Y). Zobrazuje odhadovaný výkon vyrobený fotovoltaickým systémem během roku.
C	Frekvence měřená v reálném čase
