Khu vực kiểm tra: Trình tự kiểm tra

Bài viết này đã được dịch tự động. Xem phiên bản gốc.
Sự miêu tả
Các thử nghiệm có thể được chạy theo chuỗi dưới dạng trình tự thử nghiệm. ABB cung cấp một chuỗi các thử nghiệm được xác định trước bao gồm phạm vi rộng nhất có thể của các giá trị dòng điện và điện áp bất thường. Trình tự kiểm tra tùy chỉnh có thể được tạo.

Nó trông như thế nào

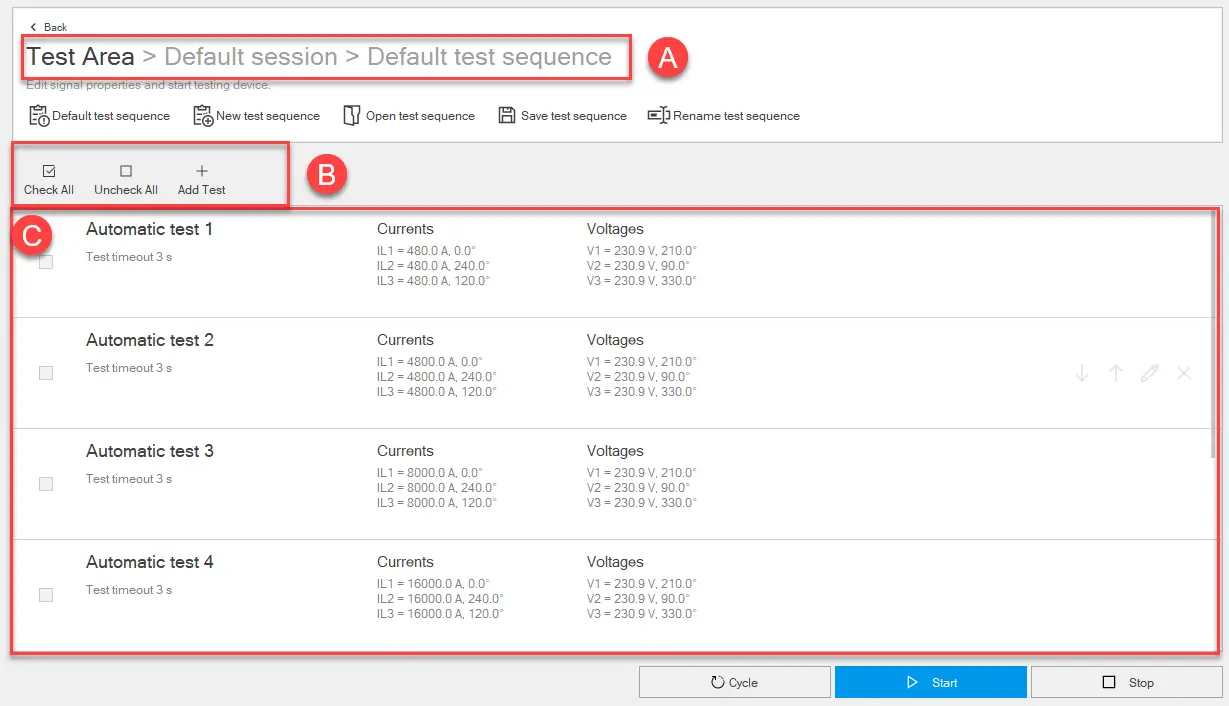

Test sequences area

Phần
Chức năng
Lưng Quay trở lại trang chính của hàm Test area .
Trình tự kiểm tra mặc định Mở trình tự kiểm tra mặc định trong trang.
Trình tự thử nghiệm mới Mở và hiển thị một bài kiểm tra trình tự mới. Trình tự kiểm tra trống theo mặc định
Trình tự thử nghiệm mở Mở trình tự kiểm tra ở định dạng .tsq đã tải xuống và lưu trước đó trên PC.
Lưu trình tự kiểm tra Lưu trình tự kiểm tra trên PC ở định dạng .tsq.
Lưu ý: định dạng .tsq là định dạng độc quyền chỉ có thể đọc được bằng Ekip Connect
Đổi tên trình tự kiểm tra Đổi tên trình tự kiểm tra mở.
Một Cho biết phiên và tiêu đề của chuỗi thử nghiệm mở
B Các nút để quản lý các bài kiểm tra theo trình tự.
  • Chọn tất cả/Bỏ chọn tất cả: chọn các bài kiểm tra sẽ được thực hiện.
  • Thêm thử nghiệm: thêm thử nghiệm vào trình tự.
C Danh sách các xét nghiệm theo trình tự. Các thông tin sau đây được cung cấp cho mỗi bài kiểm tra:
  • Hộp kiểm để bao gồm/loại trừ kiểm thử trong quá trình thực thi trình tự
  • Tên thử nghiệm
  • Đặt thời gian chờ
  • Giá trị dòng điện và điện áp được đặt
  • Các nút hành động:
    • Down arrow icon: di chuyển thử nghiệm xuống theo thứ tự thực hiện
    • Up arrow icon: di chuyển thử nghiệm lên theo thứ tự thực hiện
    • Edit icon: hiển thị các tab để chỉnh sửa bài kiểm tra (Kiểm tra tab chỉnh sửa)
    • Close icon: xóa thử nghiệm
Xe đạp Lặp lại trình tự kiểm tra cho đến khi nó bị gián đoạn theo cách thủ công.
Bắt đầu Bắt đầu trình tự kiểm tra.
Dừng Làm gián đoạn trình tự kiểm tra.

Nội dung tab
Tài sản
  • Tên thử nghiệm
  • Thời gian chờ : thời gian tối đa mà Ekip Connect sẽ đợi tín hiệu chuyến đi từ thiết bị.
  • Cho phép kiểm tra thời gian chuyến đi so với giới hạn đã đặt
  • Giới hạn tối thiểu và tối đa cho thời gian chuyến đi
Tín hiệu Xem Tín hiệu tab
Sóng hài Xem Tab Harmonics

Bắt đầu trình tự kiểm tra
Danger icon THẬN TRỌNG! Thực hiện kiểm tra mà không có dòng điện chạy
  1. Với thiết bị được kết nối và giao tiếp với Ekip Connect, hãy nhấp vào Công cụ > khu vực thử nghiệm.
  2. Nếu được yêu cầu, hãy tạo hoặc chọn phiên để thực hiện kiểm tra (Tạo phiên thử nghiệm).
  3. Tiến hành như sau:
Để thực hiện... Sau đó...
Trình tự kiểm tra mặc định nhấp vào Trình tự kiểm tra mặc định
Trình tự đã lưu trước đó nhấp vào Mở trình tự thử nghiệm và chọn tệp .tsq của chuỗi sẽ được mở
Một chuỗi mới xem Tạo trình tự kiểm tra.

  1. Để tùy chỉnh cài đặt và giá trị dòng điện và điện áp của thử nghiệm, hãy đặt con trỏ lên hàng kiểm tra có liên quan: các nút hành động kiểm tra xuất hiện.
  2. Nhấp vào Edit icon, tùy chỉnh cài đặt theo cấu hình thiết bị và các điều kiện bạn muốn kiểm tra.
  3. Nhấp vào OK.
  4. Chọn các bài kiểm tra bạn muốn chạy theo trình tự.
  5. Để bắt đầu chuỗi, nhấp vào Bắt đầu: các tín hiệu được gửi đến bản phát hành bảo vệ. Dòng tương ứng với thử nghiệm đang chạy hiển thị trạng thái kiểm tra tiến bộ và khi thử nghiệm kết thúc, kết quả kiểm tra. Vào cuối thử nghiệm, thử nghiệm được chọn tiếp theo trong chuỗi sẽ tự động được thực hiện. Vào cuối thử nghiệm cuối cùng, trình tự kiểm tra sẽ tự động chấm dứt.
Lưu ý: không có thông số nào có thể được chỉnh sửa trong quá trình thử nghiệm.
Bản phát hành có thể tạo ra một chuyến đi, tùy thuộc vào cách nó đã được cấu hình.
  1. Để làm gián đoạn bài kiểm tra theo cách thủ công, hãy nhấp vào Dừng.
  2. Từ cửa sổ hoàn thành trình tự, nhấp vào Có để tạo báo cáo trình tự thử nghiệm. Nếu không, hãy chọn Không. Cũng có thể xem báo cáo sau từ trang thử nghiệm chính (Nó trông như thế nào).

  1. Trong khu vực Công cụ > Kiểm tra , nhấp vào Trình tự kiểm tra mới.
  2. Nhấp vào Đổi tên trình tự kiểm tra và gán tên cho chuỗi.
  3. Nhấp vào Thêm thử nghiệm: hàng thử nghiệm 1 xuất hiện.
  4. Để tùy chỉnh cài đặt kiểm tra và các giá trị dòng điện và điện áp của thử nghiệm, hãy đặt con trỏ lên hàng kiểm tra có liên quan: các nút hành động kiểm tra xuất hiện.
  5. Nhấp vào Edit icon, tùy chỉnh cài đặt trong tab chỉnh sửa thử nghiệm theo cấu hình thiết bị và các điều kiện bạn muốn kiểm tra và nhấp vào OK.
  6. Lặp lại các bước 3, 4, 5 cho tất cả các bài kiểm tra được thêm vào trình tự.
  7. Để lưu trình tự, hãy nhấp vào Lưu trình tự kiểm tra.
