Testialue: Testijakso

Kuvaus
Testit voidaan suorittaa sarjana testisarjan muodossa. ABB tarjoaa ennalta määritettyjen testien sarjan, joka kattaa mahdollisimman laajan alueen epänormaaleja virta- ja jännitearvoja. Mukautettuja testisekvenssejä voidaan luoda.

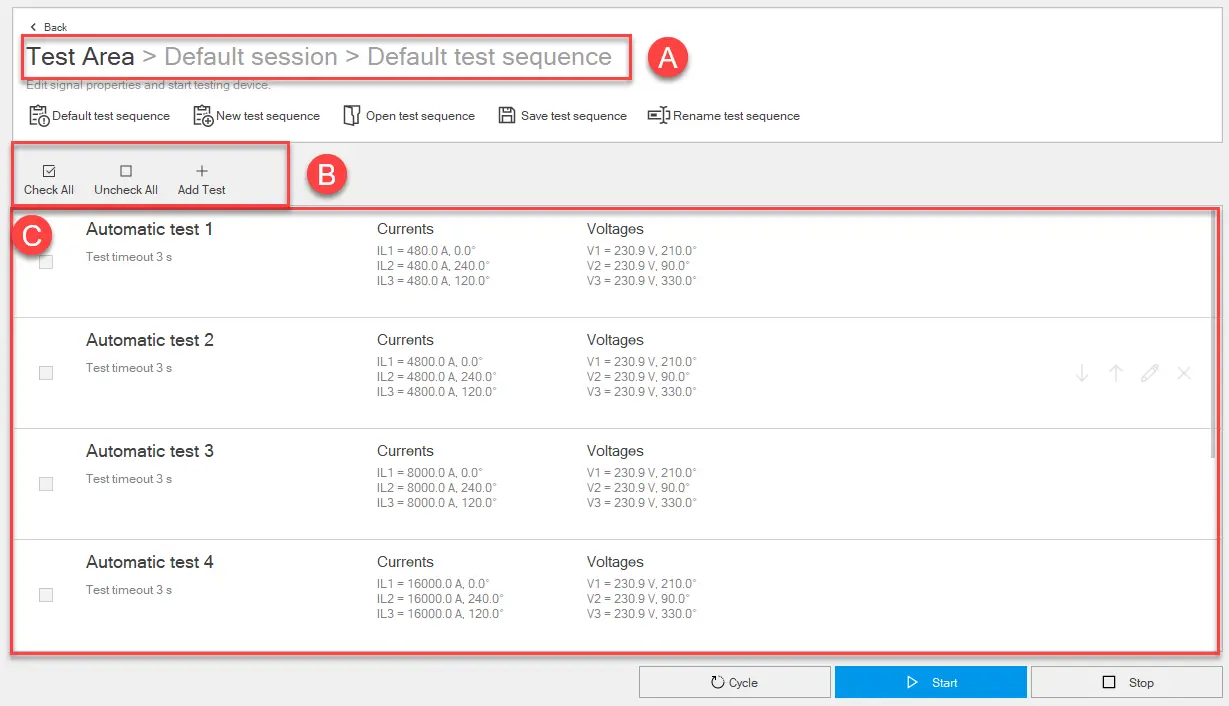

Mitä se näyttää

Osa	Funktio
Selkä	Palaa testialuefunktion pääsivulle.
Oletustestijärjestys	Avaa sivun oletustestisarjan.
Uusi testisarja	Avaa ja näyttää uuden sekvenssitestin. Testisarjat ovat oletusarvoisesti tyhjiä
Avoin testisarja	Avaa testisarjan .tsq-muodossa, joka on aiemmin ladattu ja tallennettu tietokoneeseen.
Tallenna testisarja	Tallentaa testisarjan tietokoneelle .tsq-muodossa. Huomautus: .tsq-muoto on oma muoto, jota voidaan lukea vain Ekip Connect
Nimeä testisarja uudelleen	Nimeää avoimen testisarjan uudelleen.
A	Ilmaisee avoimen testisarjan istunnon ja otsikon
B	Painikkeet testien hallintaan järjestyksessä. Valitse kaikki / Poista valinta kaikista: valitsee suoritettavat testit. Lisää testi: lisää sarjaan testin.
C	Luettelo sarjan testeistä. Kustakin testistä annetaan seuraavat tiedot: Valintaruutu, jos haluat sisällyttää testin sarjan suorittamiseen tai jättää sen pois Testin nimi Aikakatkaisu-joukko Asetetut virta- ja jännitearvot Toimintopainikkeet: : siirtää testin suoritusjärjestyksessä alaspäin : siirtää testin suoritusjärjestyksessä ylöspäin : näyttää välilehdet, joilla testiä muokataan (Testaa muokkaus -välilehdet) : poistaa testin
Sykli	Toistaa testisarjan, kunnes se keskeytetään manuaalisesti.
Aloittaa	Aloita testisarja.
Seis	Keskeytetään testijakso.

Testin muokkausvälilehdet

Välilehden	sisältö
Ominaisuus	Testin nimi Aikakatkaisu : enimmäisaika, jonka Ekip Connect odottaa laukaisusignaalia laitteesta. Mahdollisuus tarkistaa matka-aika asetettuihin rajoituksiin nähden Matka-aikojen ala- ja yläraja
Signaaleja	Katso välilehtisignaalit
Harmoniset	Katso välilehti Harmoniset aallot

Aloita testisarja

VAROITUS! Testi suoritetaan ilman virran virtausta

Kun laite on kytketty ja kommunikoi Ekip Connect kanssa, napsauta Työkalut > testialue.
Luo tai valitse tarvittaessa istunto, jossa testi suoritetaan (Luo testi-istunto).
Toimi seuraavasti:

Suorittaa...	Sitten...
oletustestisarja	napsauta Oletustestisarja
aiemmin tallennettu sarja	napsauta Avaa testisarja ja valitse avattavan sekvenssin .tsq-tiedosto
Uusi järjestys	Katso Testisarjan luominen.

Voit mukauttaa testin virta- ja jänniteasetuksia ja arvoja viemällä kohdistimen asiaankuuluvalle testiriville: testin toimintopainikkeet tulevat näkyviin.
Napsauta , mukauta asetukset laitteen kokoonpanon ja testattavien olosuhteiden mukaan.
Napsauta OK.
Valitse sarjassa suoritettavat testit.
Aloita sekvenssi napsauttamalla Käynnistä: signaalit lähetetään suojausvapautukseen. Käynnissä olevaa testiä vastaava viiva osoittaa progressiivisen testin tilan ja, kun testi on valmis, testituloksen. Testin lopussa sarjan seuraava valittu testi suoritetaan automaattisesti. Viimeisen testin lopussa testisarja lopetetaan automaattisesti.

Huomautus: mitään parametreja ei voi muokata testin aikana.

Julkaisu voi luoda matkan sen mukaan, miten se on määritetty.

Jos haluat keskeyttää testin manuaalisesti, napsauta Stop.
Napsauta sarjan valmistumisikkunassa Kyllä luodaksesi testisekvenssiraportin. Muussa tapauksessa valitse Ei. Raporttia on myös mahdollista tarkastella myöhemmin testin pääsivulta (Miltä se näyttää).

Luo testisarja.

Napsauta Työkalut > testialueella Uusi testisarja.
Napsauta Nimeä testisekvenssi uudelleen ja määritä sekvenssille nimi.
Napsauta Lisää testi: testi 1 rivi tulee näkyviin.
Voit mukauttaa testiasetuksia sekä testin virta- ja jännitearvoja viemällä kohdistimen asiaankuuluvalle testiriville: testin toimintopainikkeet tulevat näkyviin.
Napsauta , mukauta testimuokkausvälilehtien asetukset laitteen kokoonpanon ja testattavien olosuhteiden mukaan ja napsauta OK.
Toista vaiheet 3, 4 ja 5 kaikille sarjaan lisättäville testeille.
Tallenna sekvenssi napsauttamalla Tallenna testisekvenssi.
