Testområde: Testsekvens

Beskrivelse

Tests kan køres i serie i form af en testsekvens. ABB tilbyder en sekvens af foruddefinerede tests, der dækker det bredest mulige spektrum af unormale strøm- og spændingsværdier. Tilpassede testsekvenser kan oprettes.

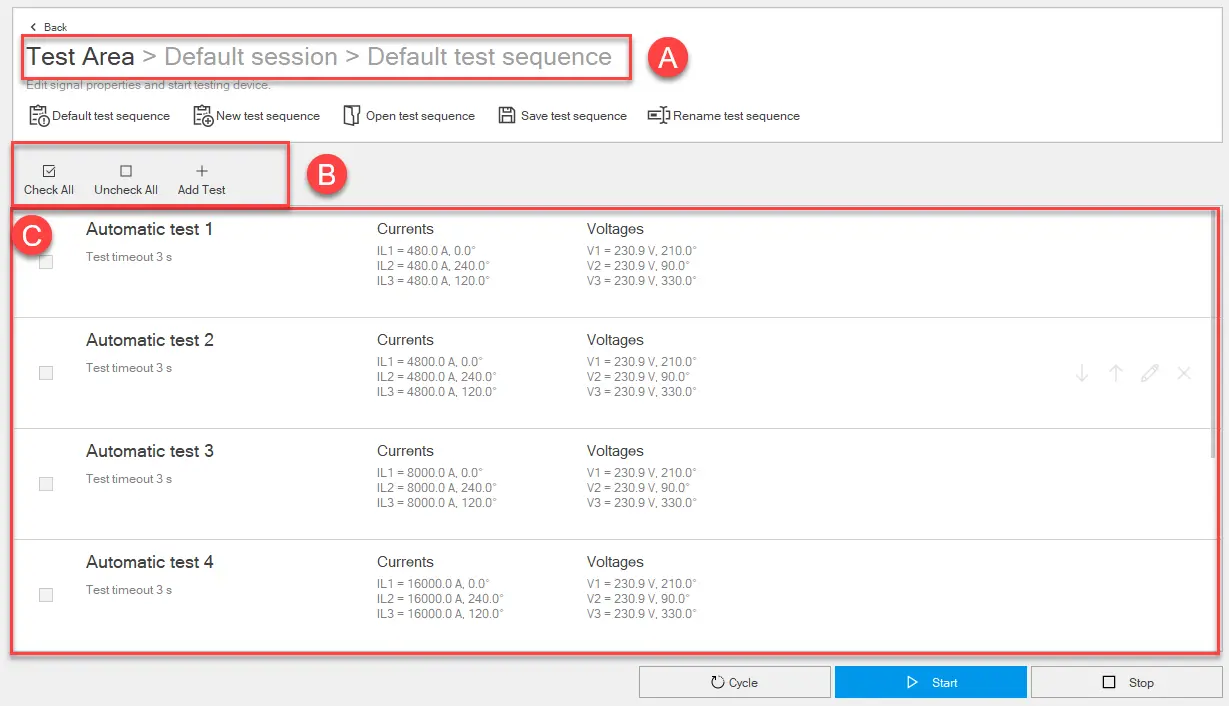

Hvordan det ser ud

Del	Funktion
Ryg	Vender tilbage til hovedsiden for Testområde-funktionen .
Standard testsekvens	Åbner standardtestsekvensen på siden.
Ny testsekvens	Åbner og viser en ny sekvenstest. Testsekvenser er som standard tomme
Åben testsekvens	Åbner en testsekvens i .tsq-format, som tidligere var downloadet og gemt på PC'en.
Gem testsekvens	Gemmer testsekvensen på PC'en i .tsq-format. Bemærk: .tsq-formatet er et proprietært format, der kun kan læses med Ekip Connect
Omdøb testsekvens	Omdøber den åbne testsekvens.
En	Angiver sessionen og titlen på den åbne testsekvens
B	Knapper til at styre testene i sekvensen. Vælg alle/Fjern fravælg alle: vælger de tests, der skal udføres. Tilføj test: tilføjer en test til sekvensen.
C	Liste over tests i sekvensen. Følgende information gives for hver test: Kryds i boksen for at inkludere/udelukke testen i sekvensudførelsen Testnavn Timeout sat Strøm- og spændingsværdier sat Handlingsknapper: : flytter prøven ned i rækkefølgen for udførelsen : flytter testen op i rækkefølgen for udførelsen : viser fanerne til at redigere testen (Testredigeringsfaner) : sletter en test
Cykle	Gentager testsekvensen, indtil den manuelt afbrydes.
Begynde	Start testsekvensen.
Stop	Afbryd testsekvensen.

Testredigeringsfaner

Faneindhold
Egenskab	Testnavn Timeout: maksimal tid hvor Ekip Connect venter på et tripsignal fra enheden. Aktivering af kontrol af rejsetiden mod de fastsatte grænser Minimums- og maksimumsgrænse for turtider
Signaler	Se tabusignaler
Harmoniske	Se tab-harmoniske harmonikker

Start en testsekvens

FORSIGTIGHED! Udfør testen uden strøm

Med enheden forbundet og kommunikerende med Ekip Connect, klik på Værktøj > Testområde.
Hvis nødvendigt, opret eller vælg den session, hvor testen skal udføres (Opret en testsession).
Fortsæt som følger:

At optræde...	Derpå...
Standardtestsekvensen	klik på Default testsekvens
en tidligere gemt sekvens	klik på Open testsekvens og vælg .tsq-filen for den sekvens, der skal åbnes.
En ny sekvens	se Opret en testsekvens.

For at tilpasse strøm- og spændingsindstillingerne samt værdierne for en test, placeres markøren på den relevante testrække: testaktionsknapperne vises.
Klik på , tilpas indstillingerne efter enhedskonfigurationen og de betingelser, du vil teste.
Klik på OK.
Vælg de tests, du vil køre i sekvensen.
For at starte sekvensen, klik på Start: signalerne sendes til beskyttelsesudløseren. Linjen svarende til den løbende test viser den progressive teststatus og, når testen er færdig, testresultatet. Ved afslutningen af en test udføres den næste valgte test i sekvensen automatisk. Ved afslutningen af den sidste test afsluttes testsekvensen automatisk.

Bemærk: ingen af parametrene kan redigeres under testen.

Udgivelsen kan generere en trip, afhængigt af hvordan den er konfigureret.

For at afbryde testen manuelt, klik på Stop.
Fra sekvensfuldførelsesvinduet klikker du på Ja for at generere testsekvensrapporten. Ellers vælg Nej. Det vil også være muligt at se rapporten senere fra hovedtestsiden (Sådan ser den ud).

Opret en testsekvens.

I værktøjsområdet > Test, klik på Ny testsekvens.
Klik på Rename testsekvens og tildel et navn til sekvensen.
Klik på Add test: testen 1 række vises.
For at tilpasse testindstillinger samt strøm- og spændingsværdierne for en test, placeres markøren på den relevante testrække: testaktionsknapperne vises.
Klik på , tilpas indstillingerne i testredigeringsfanerne i henhold til enhedskonfigurationen og de betingelser, du vil teste, og klik på OK.
Gentag trin 3, 4, 5 for alle tests, der skal tilføjes til sekvensen.
For at gemme sekvensen, klik på Save test sequence.
