Quét bus nối tiếp

Lưu ý: chỉ có thể giao tiếp với mô-đun nối tiếp (Ekip Com modbus RTU) nếu tham số "Bus cục bộ" được bật. Vui lòng tham khảo hướng dẫn sử dụng thiết bị để biết thông tin về cách kích hoạt nó.

Cách bắt đầu Scanning qua Serial Bus

Quy trình Scanning để tìm kiếm các thiết bị được kết nối qua mạng nối tiếp Modbus RS485 được mô tả bên dưới.

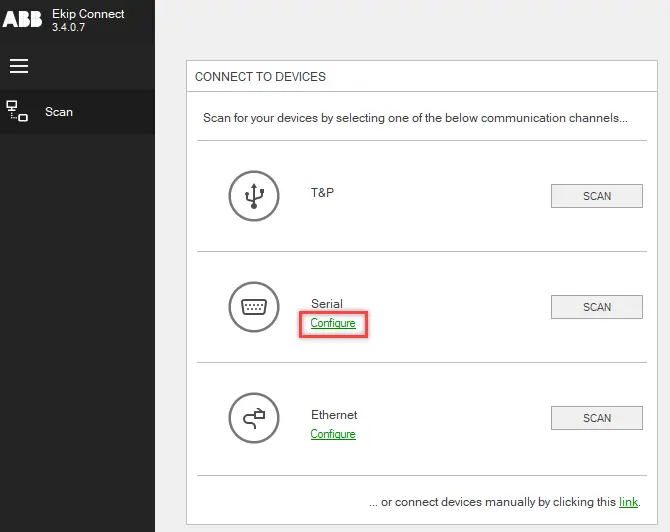

Trên trang Scanning in Kết nối với thiết bị, để định cấu hình các thông số bus nối tiếp, hãy nhấp vào Configure bên cạnh Serial.

Đặt các thông số và nhấp vào OK.

QUAN TRỌNG: các giá trị được đặt phải khớp với các giá trị được đặt trên thiết bị.

>> Để biết chi tiết về các thông số giao tiếp nối tiếp qua Bus, hãy xem Thông số quét nối tiếp.

Nhấp vào Scanning bên cạnh Serial: Ekip Connect bắt đầu quét

Lưu ý: trong khi Scanning đang diễn ra, có thể sử dụng Ekip Connect. Tuy nhiên, không thể khởi chạy một lần quét khác.

Khi Scanning kết thúc, tiến hành như sau:

Nếu nó tìm thấy...	Sau đó...	Và sau đó...
Chỉ một thiết bị	Các mục menu cho thiết bị được hiển thị. Trang Scanning được cập nhật thông tin về thiết bị được tìm thấy.	1. Kiểm tra xem trạng thái thiết bị đã được KẾT NỐI chưa. 2. Chọn trang cần thiết và bắt đầu cấu hình và giám sát thiết bị.
nhiều thiết bị	Các mục menu mà giao tiếp tự động kích hoạt Ekip Connect xuất hiện. Trang Scanning được cập nhật thông tin về thiết bị được tìm thấy.	1. Nhấp vào CHỌN tương ứng với thiết bị được đề cập. 2. Kiểm tra xem trạng thái thiết bị đã được KẾT NỐI chưa. 3. Chọn trang cần thiết để bắt đầu cấu hình và giám sát thiết bị.

Lưu ý: nếu quá trình quét kết thúc và không tìm thấy thiết bị nào, hãy tham khảo "Khắc phục sự cố".

Thông số quét nối tiếp

Các thông số cho Scanning nối tiếp được mô tả dưới đây.

Lưu ý: nếu bạn không chắc chắn về các giá trị sẽ được chọn, hãy chọn Chọn tất cả trong hộp danh sách.

Mô

tả	tham số	Giá trị mặc định cho thiết bị ABB
COM	Danh sách các cổng giao tiếp khả dụng khi khởi động Ekip Connect. QUAN TRỌNG: nếu bộ điều hợp mới có sẵn trong khi Performing Ekip Connect, hãy nhấp vào Cập nhật cổng. Lưu ý: chọn Chỉ hiển thị phím ABB để chỉ hiển thị các cổng có thiết bị giao tiếp Ekip T&P.	-
Tốc độ truyền	Tốc độ giao tiếp (tốc độ truyền).	19200 bit / giây
Tính chẵn lẻ	Chế độ giám sát lỗi gói thông tin.	Ngay cả
Timeout	Thời gian chờ tối đa cho phản hồi từ các thiết bị đang được tìm kiếm.	100 mili giây
Địa chỉ	Địa chỉ để tìm kiếm các thiết bị tương thích. Chọn 1...31: giới hạn Scanning đến các địa chỉ từ 1 đến 31 Quét các thông số dành riêng: mở rộng Scanning đến các địa chỉ từ 248 lên 254.	3, 4 và 247
